Сиденье для детей, монтажные петельки

Относится к автомобилям с контактным гнездом в пассажирском салоне

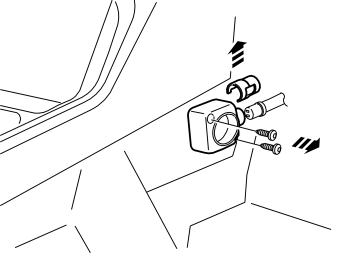

• Снимите стопорную втулку на переднем крае контактного разъема в пассажирском салоне.
• Выверните винты в контактном разъеме в пассажирском салоне, отсоедините кабель и отведите его в сторону.

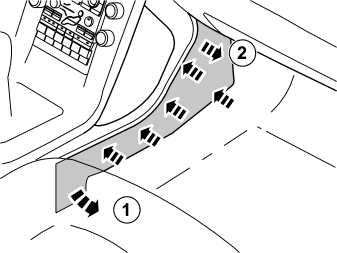

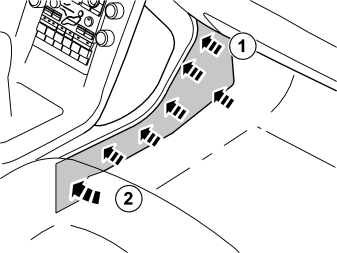

• Снимите правую боковую панель тоннельной консоли, осторожно оттянув ее, начиная с заднего края. Панель крепится пятью зажимами с внутренней стороны.

• Отогните коврик в сторону.

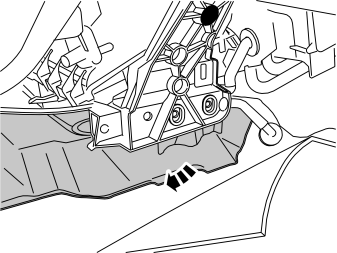

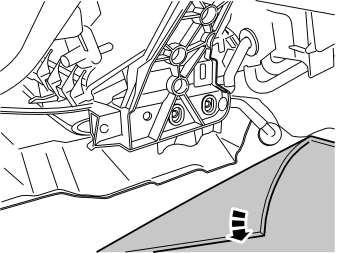

• Отогните панель изоляции назад от правого крепления центральной консоли.

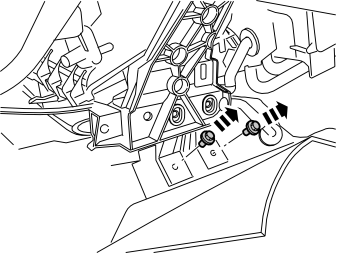

• Выверните два винта в креплении центральной консоли и отложите их в сторону. В креплении сиденья для детей имеются новые винты.

• Возьмите из комплекта большее крепление и затяните его в отверстиях для крепления тоннельной консоли.
• Затяните винты динамометрическим ключом до 25 Н-м (18,5 фунт-сила·фут).

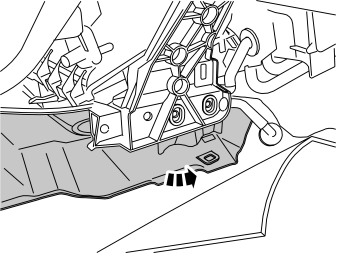

• Отогните панель изоляции назад на крепление.

• Отогните напольный коврик назад и пропустите крепление через отверстие в коврике.

Относится к автомобилям с контактным гнездом в пассажирском салоне

• Присоедините кабель к контактному гнезду в пассажирском салоне и установите стопорную втулку поверх стыка.
• Затяните контактное гнездо в пассажирском салоне на консоли.

• Установите на место панель тоннельной консоли.

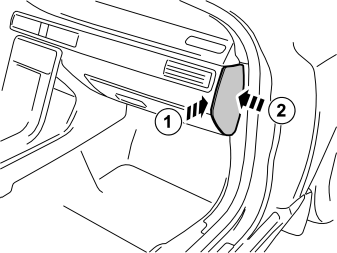

• Снимите правый торец с приборной панели.

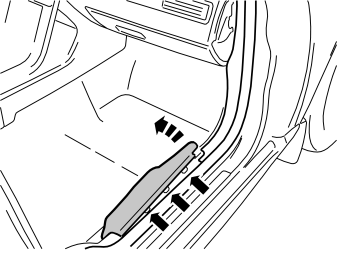

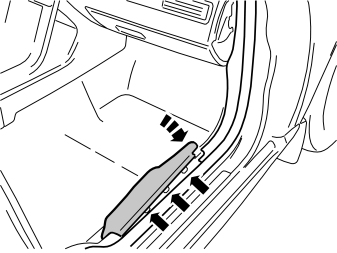

• Снимите панель отделки порога со стороны правой передней двери, сначала приподняв ее за передний край с помощью инструмента для уплотнителя. Вслед за этим оттяните ее вверх до тех пор, пока снизу не освободятся три зажима, и затем потяните ее вперед/вверх.

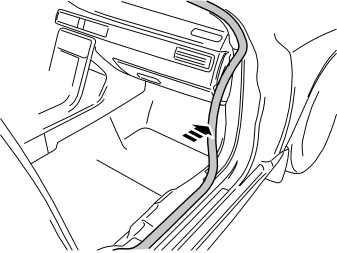

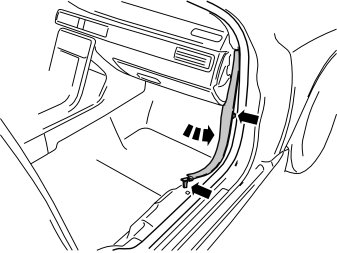

• Отсоедините резиновую прокладку на переднем крае дверного проема рядом с нижней панелью передней стойки.

• Снимите нижнюю панель передней стойки со стороны правой передней двери, сначала оттянув ее вверх за задний край до тех пор, пока там не освободятся зажимы. Оттяните ее дальше назад до тех пор, пока не освободится зажим в центре, и затем оттяните ее по диагонали вниз от панели передней стойки.

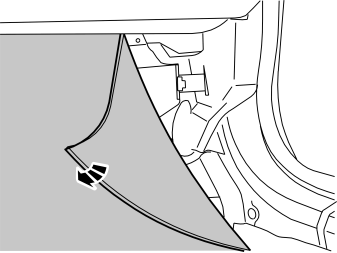

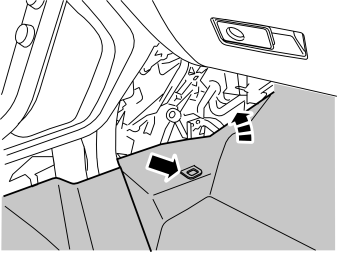

• Отогните коврик в сторону.

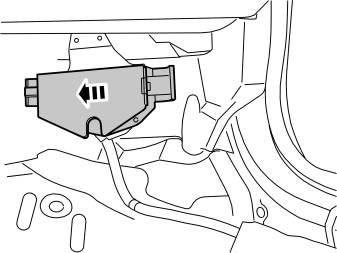

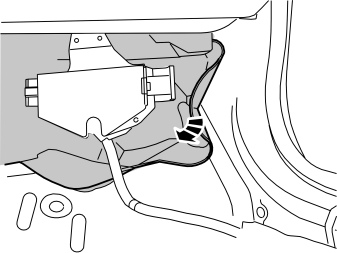

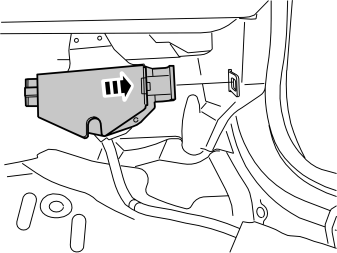

• Отсоедините держатель для контактных разъёмов, он монтируется на двух зажимах.

• Отогните панель изоляции в сторону.

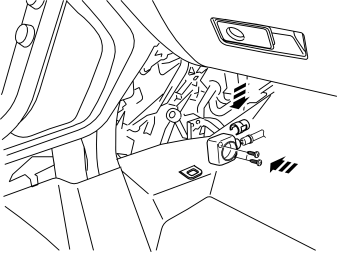

• Возьмите оставшийся кронштейн из комплекта.

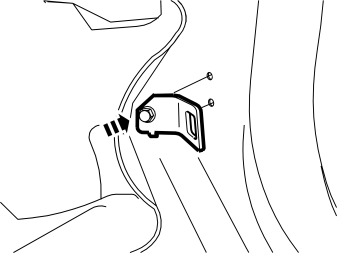

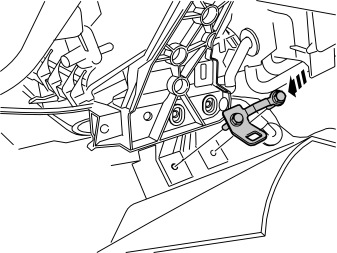

• Установите крепление при помощи винта в верхнем отверстии и направляющего штифта в нижнем отверстии в переднем крае правого дверного проема.
• Затяните винт динамометрическим ключом до 10 Н-м (7,5 фунт-сила·фут).

• Отогните назад панель изоляции напротив крепления, которое необходимо пропустить через отверстие в панели изоляции.

• Установите на место держатель для контактных разъёмов.

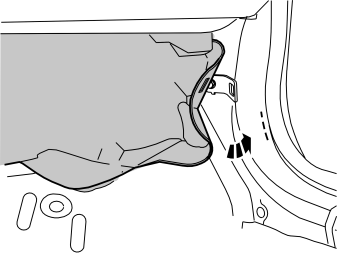

• Отогните напольный коврик назад и пропустите крепление через отверстие в коврике.

• Установите на место нижнюю панель передней стойки.

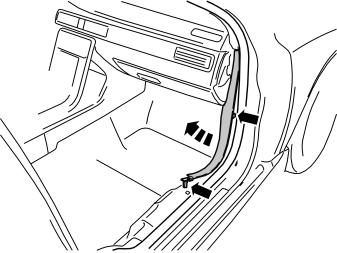

• Установите на место резиновую прокладку в дверной проем.

• Вновь установите панель отделки порога.

• Установите на место торец приборной панели.
