Шунтовой разъем, подсоединение

Подготовительные работы

Отсоедините отрицательный провод аккумулятора, см. VIDA:Ремонт и установкаФункциональная группа 31Аккумулятор, замена.

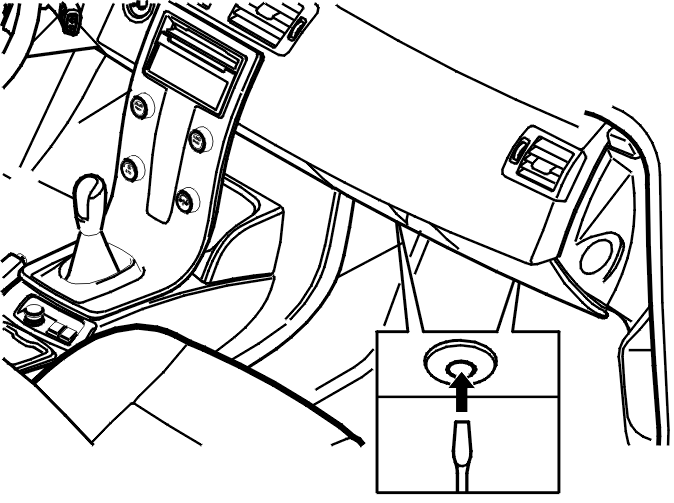

Снятие звукоизоляционной панели со стороны пассажира

Снимите:

• 2 зажима
• звукоизоляционную панель, потянув ее прямо вниз, а затем назад
• 2 винта.

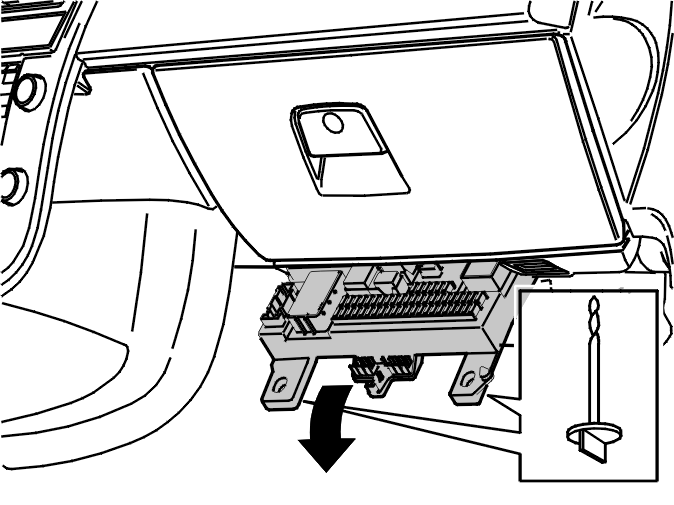

Снятие центрального электронного модуля

Снимите:

• 2 винта
• модуль управления. Отведите вниз и потяните на себя.

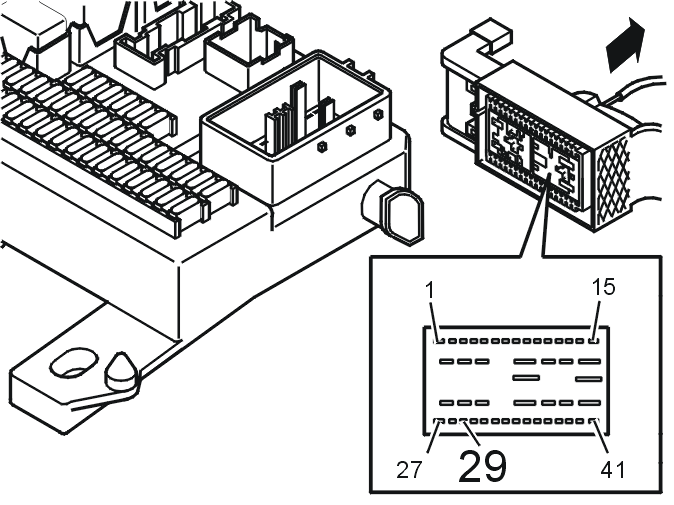

Отсоединение разъема

Снимите:

• разъем C7 с модуля управления
• зеленый-оранжевый кабель с вывода 29.

Чтобы разобрать разъем, см. VIDA:Снятие, замена и установкаФункциональная группа 37Разъемы, ремонт.

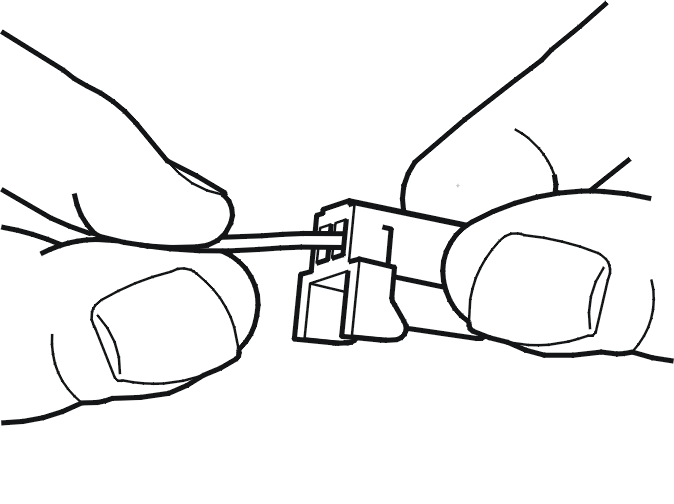

Установка кабеля на новом разъеме

Установите зеленый-оранжевый кабель в положении 1 на разъеме переходной проводки.

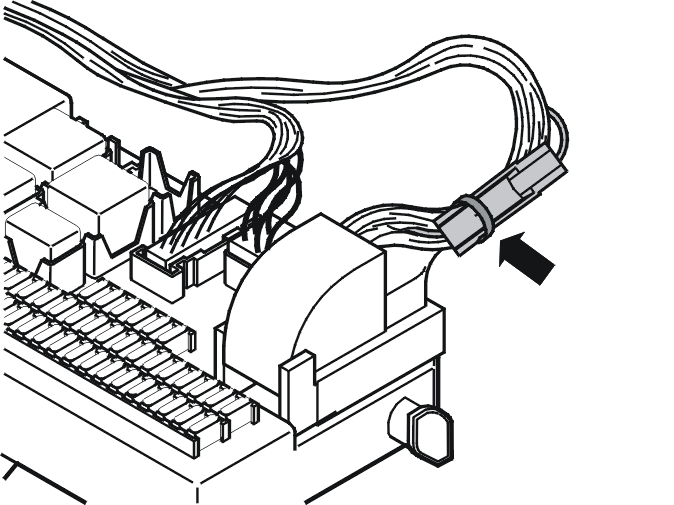

Установка кабеля на разъем

Соберите разъемы переходной проводки. Установите разъемы переходной проводки на жгуте проводов. Используйте 1 ленточный хомут, как показано на иллюстрации.

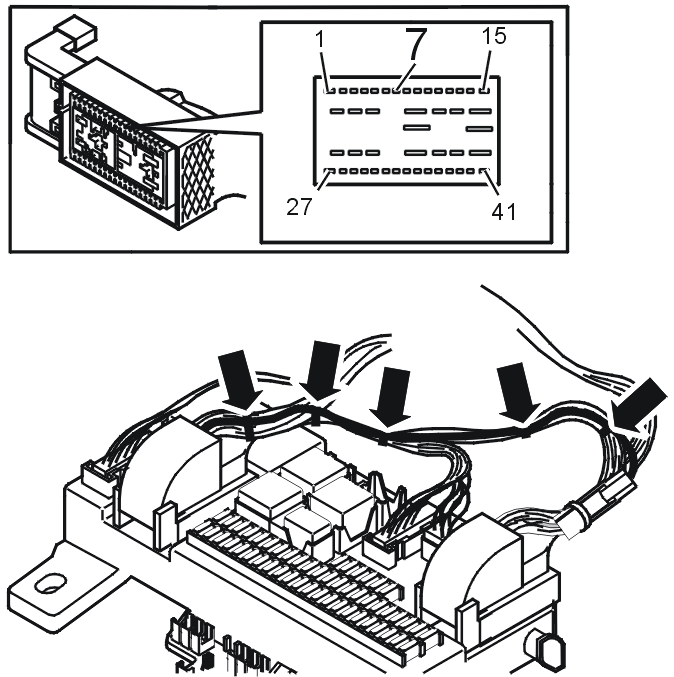

Установка кабеля

Отрежьте ближайший к разъему C1 ленточный хомут.Протяните переходную проводку вдоль имеющегося жгута проводов на разъем C1, как показано на иллюстрации.Отсоедините разъем C1 на другой стороне модуля управления.Установите штырек кабеля переходной проводки в выводе 7 на разъеме C1. Чтобы разобрать разъем, см. VIDA:Ремонт и установкаФункциональная группа 37Разъемы, ремонт.Установите 5 ленточных хомутов.

Примечание: Не зажмите кабель при установке модуля управления.

Установка модуля управления

Подсоедините разъемы. Осторожно вдавите.

Осторожно: Штырьки хрупкие. Убедитесь, что разъем входит в крепления модуля управления прямо.

Установите:

• модуль управления
• 2 винта
• звукоизоляционную панель
• 2 зажима.

Установка отрицательного провода аккумулятора

Подсоедините отрицательный провод аккумулятора. См. VIDA:Ремонт и установкаФункциональная группа 31Аккумулятор, замена.

Проверьте функционирование.
