Штуцер PTC, замена

Демонтаж впускного воздушного шланга

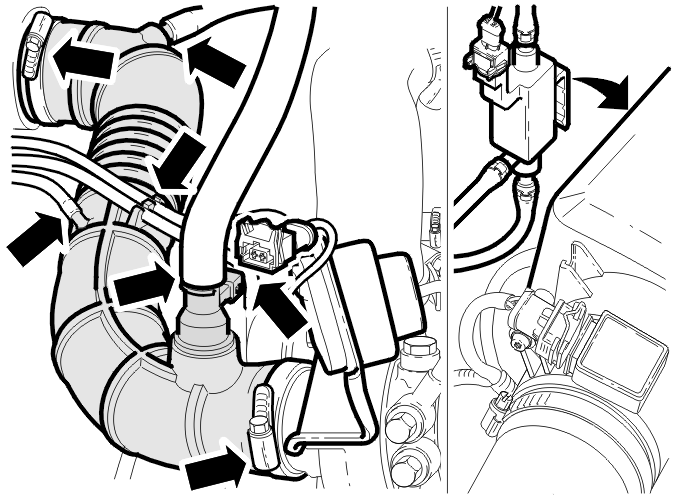

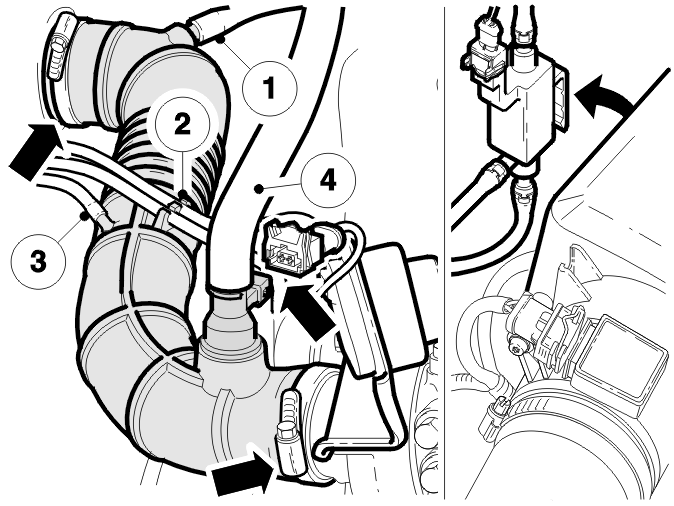

Снимите:

• соединитель системы EVAP (1) со впускного воздушного шланга
• управляющий клапан турбонаддува с корпуса воздухоочистителя
• шланги управляющего клапана турбонаддува из зажимов шлангов (2)
• штуцер со шлангом для управляющего клапана турбонаддува (3)
• разъем со штуцера PTC
• впускной воздушный шланг (ленточный хомут) с корпуса воздухочистителя
• теплозащитный экран с панели капота
• впускной воздушный шланг (зажим шланга) с турбонагнетателя
• шланг (4) со штуцера принудительной вентиляции картера (PTC)
• впускной воздушный шланг.

Демонтаж штуцера PTC

Снимите:

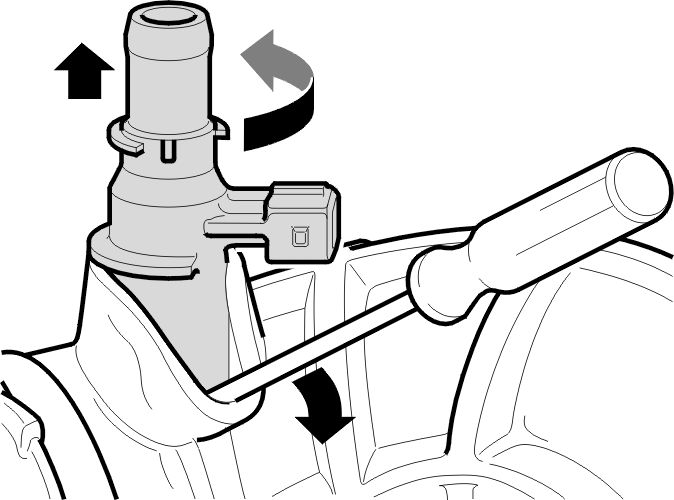

• штуцер PTC. Отделите штуцер PTC от шланга, поворачивая его. Используйте отвертку (затупленную).

Установка штуцера PTC

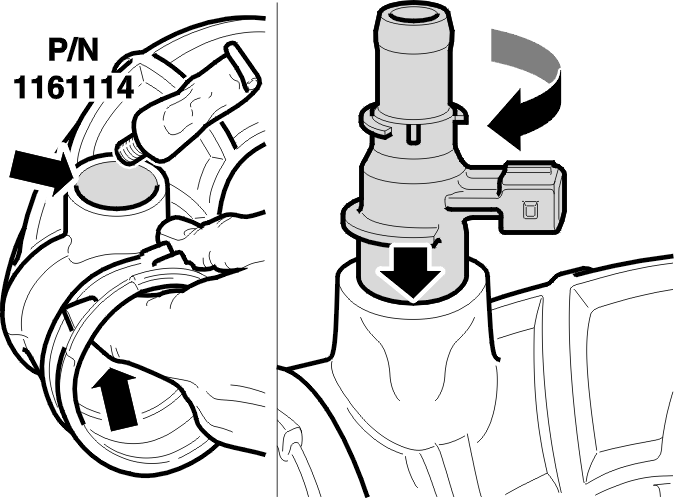

Нанесите смазку номер 1161114 на отверстие в шланге.Поддерживайте шланг изнутри в месте расположения отверстия во время вставки клапана.

Установите:

• штуцер PTC в отверстие, поворачивая его. Плотно прижмите штуцер PTC в шланг. При необходимости воспользуйтесь затупленной отверткой. Установите штуцер PTC в правильное положение.

Установка впускного воздушного шланга

Тщательно очистите соединители шланга.

Установите:

• новый зажим шланга на шланг принудительной вентиляции картера (PCV).

Вставьте впускной воздушный шланг. Установите впускной воздушный шланг в правильное положение на турбонагнетателе и корпусе воздухочистителя.Закрепите впускной воздушный шланг с обеих сторон.Закрепите шланг принудительной вентиляции картера.

Установите:

• разъем на штуцер PTC
• регулятор давления турбонаддува на штуцер. Прижмите остальные шланги в зажимы для шлангов.
• шланг системы EVAP.

Установите:

• теплозащитный экран.
