Шланг под впускным коллектором, замена

Информация

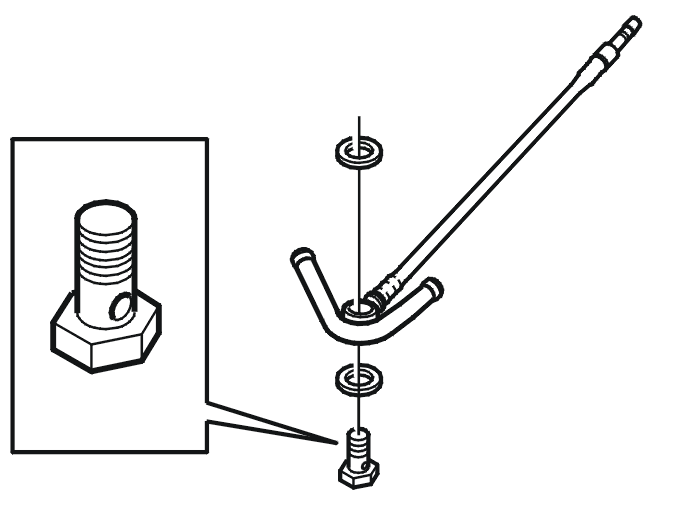

На иллюстрации показана новая запасная деталь с трубчатым винтом и медными шайбами.

Снятие впускного коллектора

Впускной коллектор, снятие, см. VIDA:Ремонт и установкаФункциональная группа 25Впускной коллектор/прокладка, замена

Снятие вакуумного штуцера

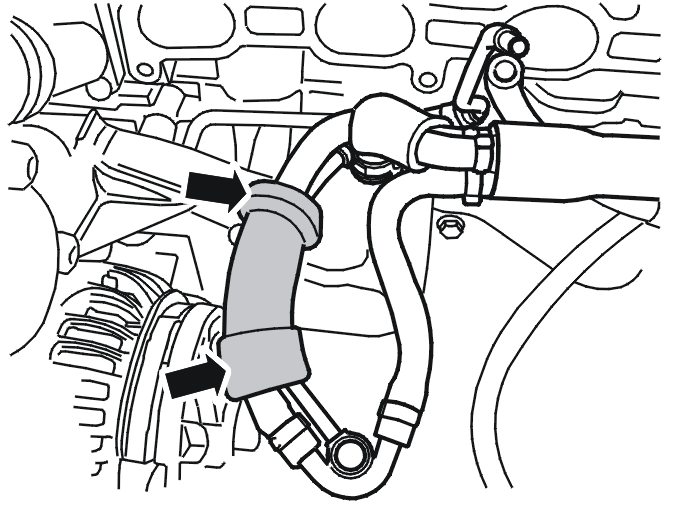

Нанесите мыльный раствор на внешнюю поверхность изоляции.Заверните внутрь оба конца изоляции.

Снятие вакуумного штуцера, продолжение

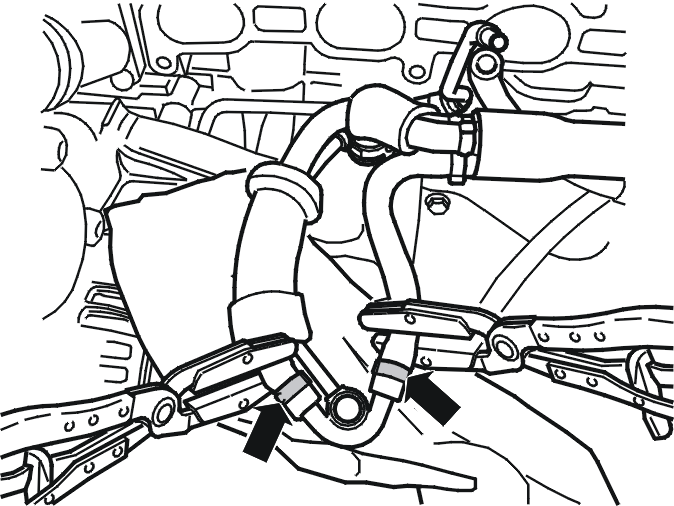

Подложите бумагу под вакуумный штуцер для сбора пролитой охлаждающей жидкости.Установите зажимы для шлангов на шлангах охлаждающей жидкости двигателя.Снимите зажимы для шлангов на шлангах охлаждающей жидкости двигателя.Отсоедините шланги охлаждающей жидкости двигателя от штуцера.

Снятие вакуумного штуцера, продолжение

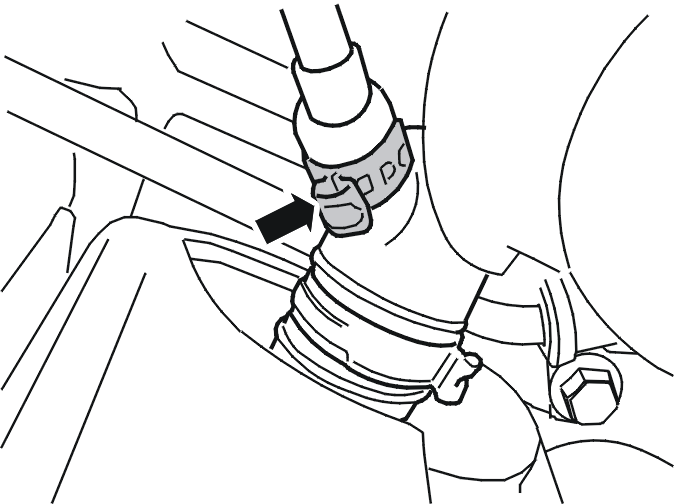

Снимите зажим для шланга с пластмассового штуцера шланга на маслоуловителе.Вытяните пластмассовый шланг из изоляции.

Примечание: Если белый пластмассовый штуцер снимается и остается в резиновом шланге, его необходимо вынуть. См. следующий этап.

Снятие вакуумного штуцера, продолжение

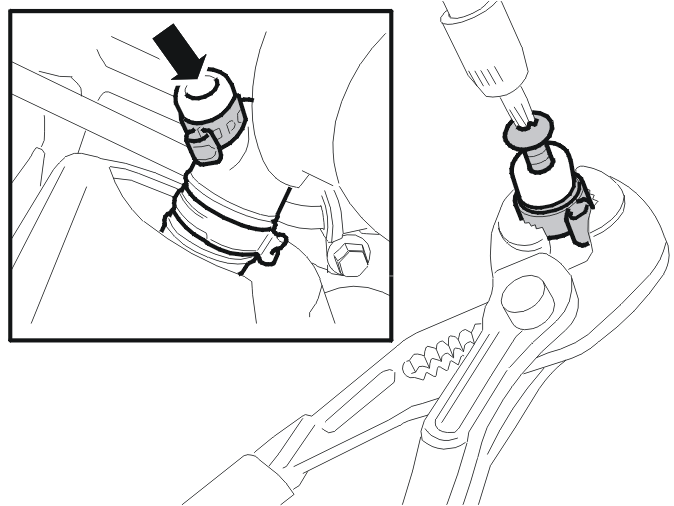

Если штуцер ломается, его необходимо вынуть. Его нельзя вдавливать в шланг.

Подсказка: Зафиксируйте шланг над зажимом. Используйте плоскогубцы.

Осторожно ввинтите самонарезающий винт в штуцер. Внутренний диаметр штуцера составляет 2,7 мм.Снимите зажим.Вытяните сломанный штуцер.

Установка вакуумного штуцера

Смочите пластмассовый шланг на новом штуцере. Используйте мыльный раствор.Просуньте шланг через изоляцию, придерживаясь трассы прокладки, сделанной ранее.Установите шланг и штуцер на маслоуловителе. Используйте новый зажим.

Установка вакуумного штуцера, продолжение

Установите шланги охлаждающей жидкости двигателя на вакуумном штуцере. Используйте новые зажимы.Снимите зажимы для шланга.

Установка вакуумного штуцера, продолжение

Отведите изоляцию назад на место.Если изоляция треснула, нанесите ленту на трещину.

Установка впускного коллектора

Впускной коллектор, установка, см. VIDA:Ремонт и установкаФункциональная группа 25Впускной коллектор/прокладка, замена

Выполните дорожное испытание автомобиля.

Проверьте систему охлаждения на наличие утечек.

Проверьте уровень охлаждающей жидкости.
