Шкив и электромагнитная муфта, замена (B6254FS, B6254GS, B6304FS)

Инструмент

• Динамометрический ключ
• Щипцы для стопорных колец 🔧 LÅSRINGSTÅNG (UTVÄNDIG RAK -36 MM)
• Переходник 🔧 ADAPTER (REMSPÄNNARE MOTOR) P800,960
• Съемник (шкив/муфта компрессора) 🔧 AVDRAGARE (KOMPRESSOR REMSKIVA/KOPPLING)
• Головка с кольцом (шкив/муфта компрессора) 🔧 HYLSA MED RING ( KOMPRESSOR REMSKIVA/KOPPLING)UT
• Головка с кольцом (шкив/муфта компрессора) 🔧 HYLSA MED RING (KOMPRESSOR REMSKIVA/KOPPLING)IN
• Головка (соединительный диск компрессора) 🔧 HYLSA (KOMPRESSOR KOPPLINGSSKIVA)IN
• Комплект инструментов для замены сальника вала 🔧 VERKTYGSSATS FÖR BYTE AV AXELTÄTNING SANDEN KOMP.
• головка с кольцом (соединительный диск компрессора) 🔧 HYLSA MED RING (KOMPRESSOR REMSKIVA/KOPPLING)UT
• Головка с кольцом (шкив/муфта компрессора) 🔧 HYLSA MED RING(KOMPRESSOR REMSKIVA/KOPPLING)IN

Наименование компонентов

1. Гайка
2. Соединительный диск
3. Прокладки
4. Стопорное кольцо
5. Шкив
6. Стопорное кольцо
7. Электромагнитная катушка
8. Диод

Подготовка

• Запишите код защиты от кражи магнитолы.
• Отсоедините провод от аккумуляторной батареи.

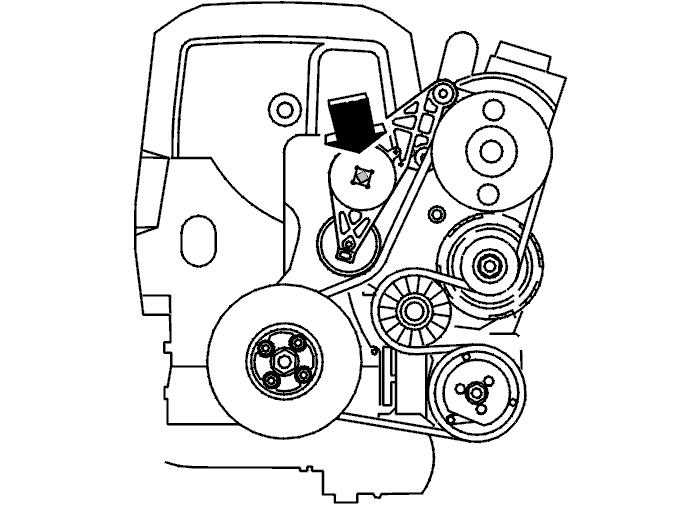

• Снимите ремень привода вспомогательных агрегатов

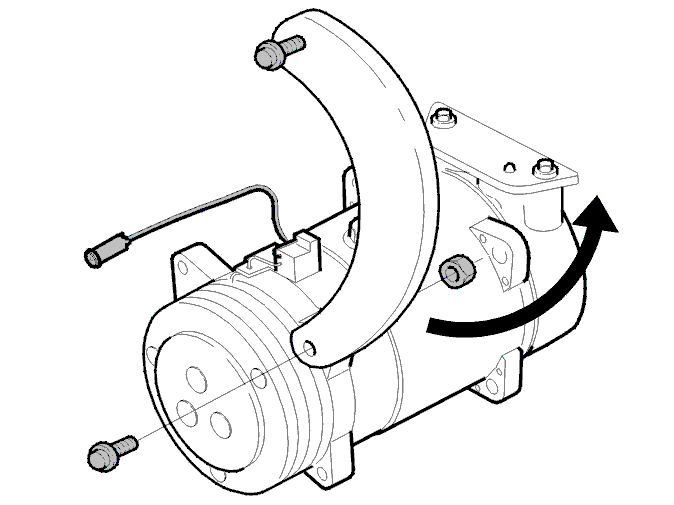

• Выверните винт верхнего монтажного рычага (генератор/компрессор).
• Ослабьте нижний винт и сдвиньте монтажный рычаг в сторону.

Снимите:

• Кронштейн шланга низкого давления (справа)
• шланги охладителя масла от радиатора.

Примечание: Заглушите отверстия.

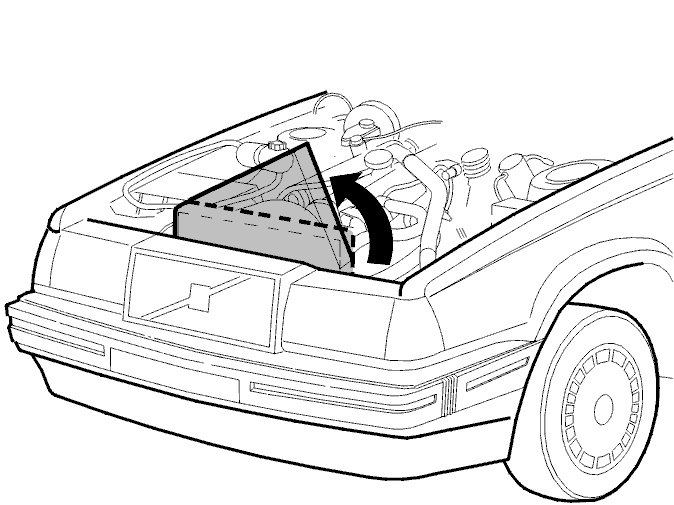

- Снимите вентилятор охлаждения двигателя и положите сверху на двигатель.

• Снимите радиатор и крепление.

Поднимите автомобильСнимите:

• воздушный дефлектор между радиатором и спойлером
• брызговик под двигателем.

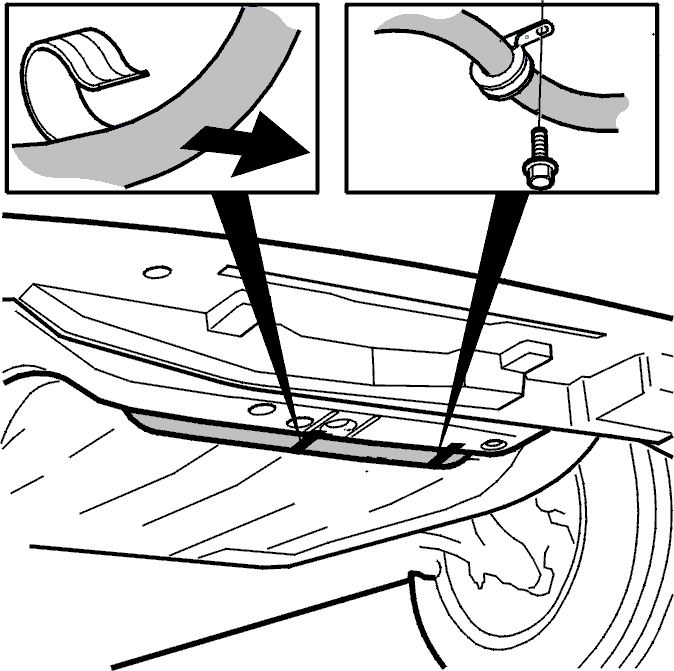

• Снимите шланги системы кондиционирования с балки радиатора.

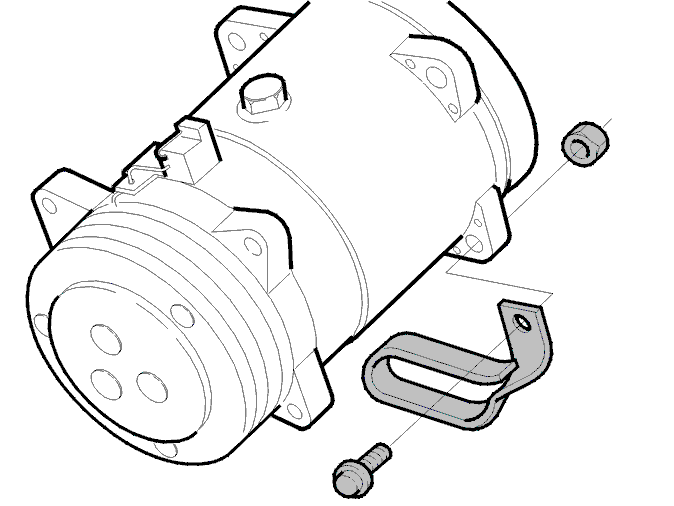

• Снимите хомут шланга системы кондиционирования с компрессора.

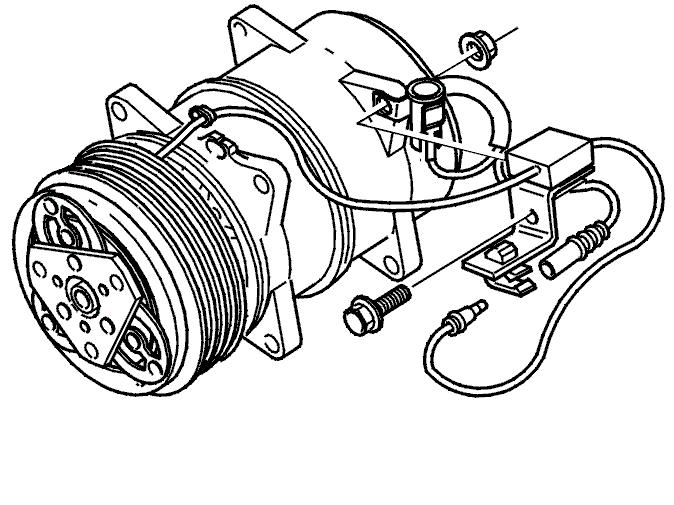

• Отверните диод и разъедините разъем.

Снимите ведущий диск муфты

Снимите:

• винт.
• шайбу.

Снимите:

• диск муфты.

Примечание: Установка инструмента.

• Сохраните прокладки.

Снятие шкива

Снимите:

• стопорное кольцо.

Снимите:

• шкив.

Примечание: Установка инструмента.

Снятие электромагнитной катушки

Снимите:

• стопорное кольцо.
• электромагнитную катушку.

Установка электромагнитной катушки

Установите:

• электромагнитную катушку.
• стопорное кольцо.

Установка шкива

Установите:

• шкив, не затягивая.
• шкив с помощь инструментов.

Примечание: Установка инструмента.

• Поставьте стопорное кольцо.

Установка ведущего диска муфты:

Установите:

• прокладки. Прокладки должны устанавливаться на вал в том же порядке, в котором они стояли перед снятием.
• диск муфты на вал компрессора.
• винт.
• шайбу.

• Затяните моментом 15 Н·м.

Проверьте зазор

• Измерьте зазор по всей окружности, вставляя щуп.
• Величина зазора должна находиться в пределах 0,3-0,5 мм.
• Щуп 0,3 мм должен входить в зазор везде.
• Если зазор выходит за указанные пределы, используйте прокладки, которые позволяют получить верный зазор.

Имеются прокладки следующих толщин:

• 0,2 мм.
• 0,3 мм.
• 1,0 мм.

Заключительные операции

Установите:

• хомут шланга системы кондиционирования на компрессор.
• хомут и шланги на балку радиатора.
• брызговик.
• воздушный дефлектор.
• диод и разъем.

Опустите автомобиль.Установите:

• радиатор
• шланги охладителя масла
• вентилятор охлаждения двигателя.
• кронштейн и шланг на балку (справа)
• монтажный рычаг.
• ремень привода вспомогательных агрегатов.
• провод аккумуляторной батареи.

Установите время на часах и введите код защиты от кражи магнитолы.В конце выполните проверку функционирования.
