Схема работы (ECC)

Применимость

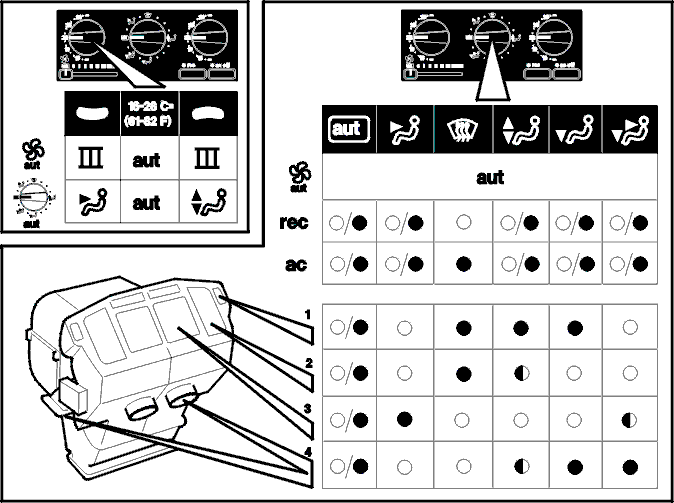

Левая таблица

В левой таблице показано, обладает ли установка
регулятора температуры со стороны водителя большим
приоритетом по сравнению с регулировкой оборотов
вентилятора и распределения воздуха в автоматическом
режиме.

Правая таблица

В правой таблице показано, как система реагирует
на различную установку распределения воздуха в ручном
режиме. Для данной установке в системе показаны обороты
двигателя, состояние рециркуляции (вкл./выкл.) и
состояние кондиционера (вкл./выкл.), а также показано,
какие заслонки блоку регулировки микроклимата открыты,
закрыты или
открыты наполовину.

Объяснение символов

III, макс. обороты вентилятораaut, определяется блоком управления ECC на основании
значений некоторых входных сигналовl, включено/открытоm, выключено/закрытоm/l, выключено/закрыто или включено/открытоw, открыто наполовину1, отверстия бокового антиобледенителя2, отверстия антиобледенителя ветрового стекла3, вентиляционные отверстия4, отверстия пола
