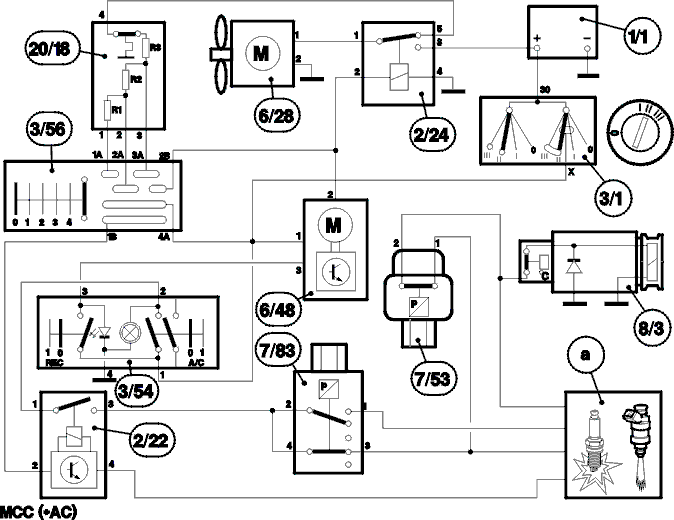

Схема проводки системы MCC с кондиционером

Применимость

1/1, Аккумулятор2/22, Реле кондиционера2/24, Реле максимальных оборотов вентилятора3/1, Зажигание3/54, Выключатель рециркуляции и кондиционера3/56, Регулятор оборотов вентилятора6/28, Вентилятор обогревателя6/48, Электродвигатель рециркуляции7/53, Датчик низкого давления ("прессостат")7/83, Датчик высокого давления и защиты8/3, Электромагнитная муфта компрессора20/18, Резистор вентилятораa, Система управления двигателя (Fenix 5.2/EZ-129K/LH-3.2)
