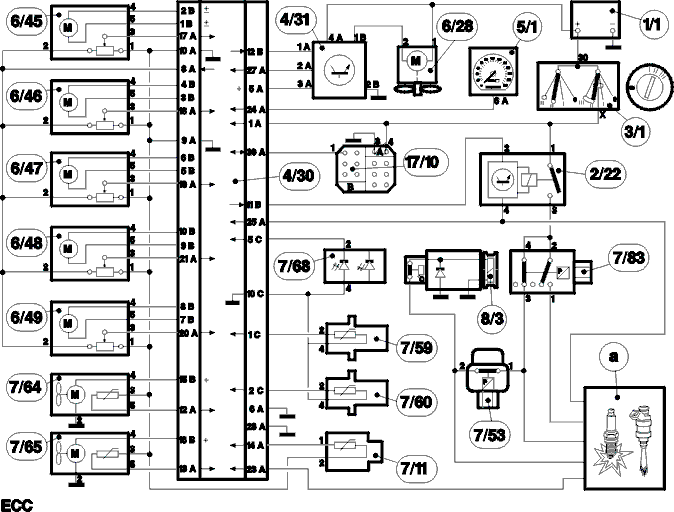

Схема проводки ECC

Применимость

1/1, Аккумулятор2/22, Реле кондиционера3/1, Зажигание4/30, Блок управления ECC4/31, Выходной каскад ECC5/1, Комбинированная приборная панель6/45, Электродвигатель заслонки регулировки
температуры с левой стороны6/46, Электродвигатель заслонки регулировки
температуры с правой стороны6/47, Электродвигатель заслонки
пола/антиобледенителя6/48, Электродвигатель заслонки рециркуляции6/49, Электродвигатель заслонки вентиляции7/11, Датчик наружной температуры7/16, Датчик температуры двигателя7/53, Датчик низкого давления ("Прессостат")7/59, Датчик температуры в левом воздуховоде7/60, Датчик температуры в правом воздуховоде7/64, Левый датчик температуры в салоне7/65, Правый датчик температуры в салоне7/68, Датчик солнечного излучения7/83, Предохранительный датчик кондиционера и
датчик высокого давления17/10, Диагностический блок Ba, Система управления двигателя (LH-3.2/EZ-129K/Fenix 5.2)В блоке управления имеется три разъема (с
обозначениями на схеме A, B и C) с 30, 16 и 10 контактами,
соответственно.
