Шаровой шарнир, 700, 940 и 960 до -94 года включительно, замена

Поднять передок передок и снять колесо

Модели выпуска 82-84 года

• Разметить положение колеса, накернив болт, ближайший к клапану. Маркировка необходима во избежание дальнейшей балансировки.

Снимите колесо.

Открыть рычаг управления

Снимите:

• Винт крепления серьги штанги стабилизатора к рычагу управления.
• Шплинт шестерни шарового шарнира.
• Гайку и шайбу (применимо к моделям 1986-года) шестерни шарового шарнира

Снять шаровой шарнир с рычага управления.

Стальной рычаг управления (показано):

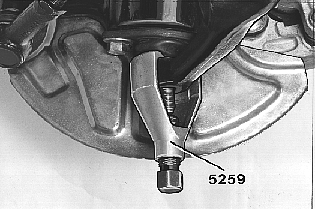

• Освободить рычаг управления из шарового шарнира. Использовать съемник 🔧 AVDRAGARE (KULLEDER) 740,760.

Примечание: Аккуратно установить съемник на шаровой шарнир прямо.

Алюминиевый рычаг управления:

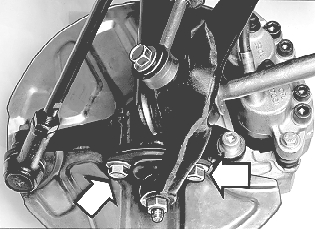

• Простучать рычаг управления и высвободить его из шарового шарнира. Использовать монтировку 🔧 BRYTGAFFEL (KULLED-LÄNKARM) P700/900.

Снять шаровой шарнир.

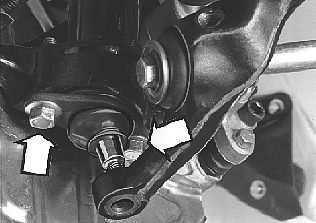

Снять винты крепления шарового шарнира к пружинной стойке.Отжать рычаг управления вниз и снять шаровой шарнир.(На рисунке показана версия рычага управления из стали)

Установить новый шаровой шарнир

Установите:

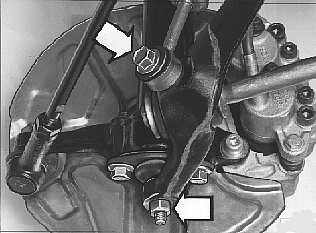

• Новый шаровой шарнир (ранняя версия вместе с шайбой была заменена на новую модель как сменная деталь).Использовать новые винты и контровочную жидкость на резьбе. Проверить контакт головок винтов с шаровым шарниром. Сначала затянуть винты с усилием 30 Нм.
• Шайбу и новую контргайку крепления рычага управления к шестерне шарового шарнира. Затянуть с усилием 60 Нм.
• Шплинт шестерни шарового шарнира.
• Серьгу стабилизатора поперечной устойчивости на рычаг управления.Стальной рычаг управления: Затянуть до90 Нм.Алюминиевый рычаг управления: Затянуть гайку таким образом, чтобы обеспечить расстояние между шайбами 42 мм. (Измерение проводится по втулке и литью рычага управления).

Осторожно: Затем затянуть винты шарового шарнира под углом 90°.

После установки: Защитить зону вокруг шарового шарнира, серьгу и гайку от ржавчины. Использовать антикоррозионное вещество 1161432-8.

Примечание: Антикоррозионная защита особенно важна для алюминиевого рычага управления.

Установите колесо

Обеспечить, чтобы прилегающие поверхности диска тормоза и обода колеса были чистыми. Смазать центральную направляющую втулки под обод. Использовать антикоррозионную присадку с номером 1161030-0.Для моделей 82-84 года выпуска : Установить колесо по маркировке.Установить шпильки колеса, не затягивая. Затянуть с усилием 85 Нм. При затяжке использовать гайковерт с тарированной насадкой 🔧 MOMENTHYLSA 19 MM (90 Nm FÄRGMÄRKT GUL) 7/900.Опустите автомобиль.
