Сетчатый карман, комплект

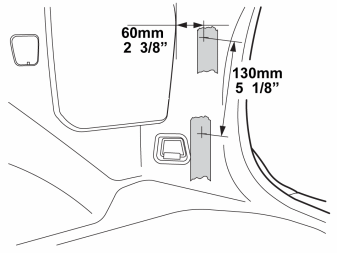

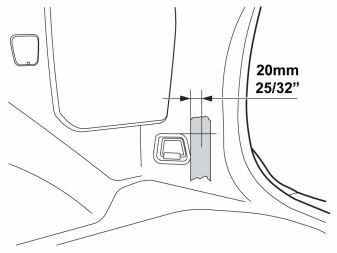

• Закрепите полоску клейкой ленты точно у кромки рамки задней петли для крепления груза согласно рисунку. Отмерьте и отметьте место для сверления отверстия под нижний задний зажим.

• Закрепите полоску клейкой ленты над предыдущей согласно рисунку. Отмерьте место для сверления верхнего отверстия в зажиме.

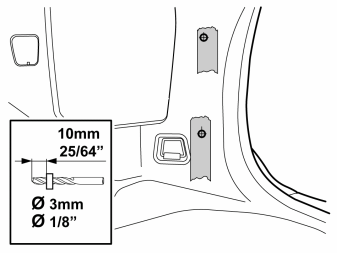

• В панели просверлите два отверстия Ø3 мм. Используйте ограничитель прохождения сверла 10 мм.
• Удалите полоски клейкой ленты и стружку.

• Выньте из набора винты и сетку. Закрепите, ввернув винты в заднюю кромку сетчатого кармана, расположив последний около нижнего края боковой панели.

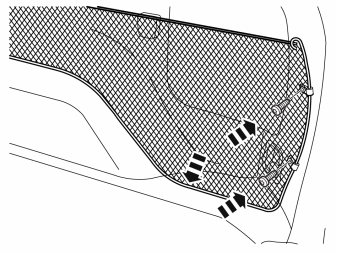

• Пригните сетчатый карман к боковой панели и следите за тем, чтобы он прилегал к ней в местах, отмеченных стрелками.

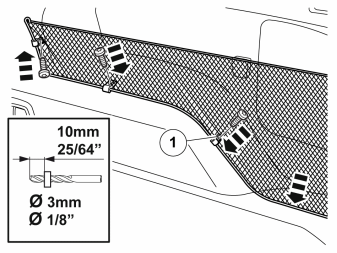

• Через зажим (1) и панель просверлите отверстие Ø3 мм. Используйте ограничитель прохождения сверла 10 мм.
• Удалите опилки.
• Возьмите винт и, затянув его, закрепите зажим.

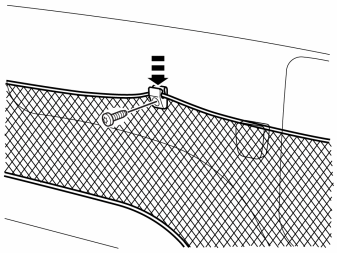

• Следите за тем, чтобы сетчатый карман прилегал в двух местах, отмеченных стрелками. Повторите сверление и затяжку согласно указаниям выше.

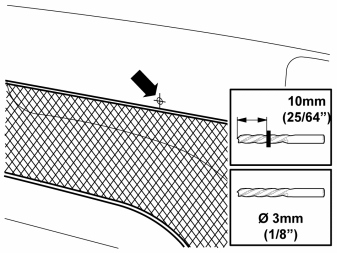

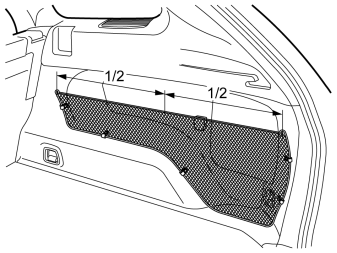

• Измерьте половину расстояния длины между ушками сетчатого кармана и нанести метку на боковой панели примерно на такой же высоте, что и два ушка.

• Просверлите отверстие в панели. Используйте остановку сверла.
• Удалите опилки.

• Возьмите зажим и винт из комплекта и затяните.
• Прижмите продольную резиновую ленту сетки в зажим.
• Повторите эти же действия на монтажа на противоположной стороне.

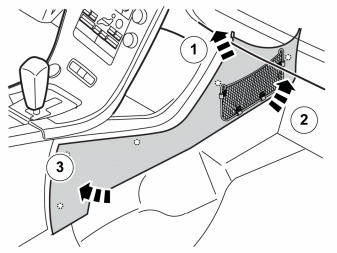

• Снимите правую панель туннельной консоли, осторожно отделяя ее. Начните с переднего края. Боковая панель закрепляется с помощью пяти фиксаторов изнутри.

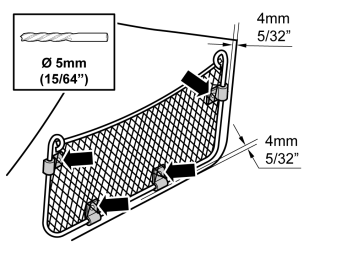

• Поместите сетчатый мешок на панель с передней кромкой фиксаторов 4 мм (5/32 дюйма) из передней и задней кромки панели. Закрепите сетчатый мешок с помощью липкой ленты.

Примечание: Не повредите ушки мешка.
- Просверлите отверстия сквозь фиксаторы и панель. Используйте сверло Ø5 мм (13/64 дюйма).
- Обработайте напильником края отверстий.

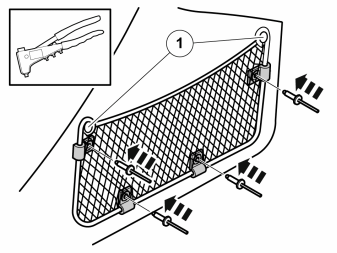

• Поместите сетчатый мешок фиксаторами к отверстиям в боковой панели и кнопками (1) вверх.
• Прикрепите фиксаторы с сетчатым мешком к панели с помощью заклепок.

Примечание: Убедитесь в том, что мешок не задевает за головки заклепок.
