Сеть, функции

Применимость

Ранее у каждой функции существовал собственный
модуль управления, например система поддержания
заданной скорости, сигнализация, указатели поворота,
обогреватель заднего стекла и т.д. На P2X
функция может быть распределена между несколькими
модулями, у каждого из которых существует
определенная задача в пределах общей функции. Также
возможно внести больше функций без употребления
дополнительного количества кабелей, соединений и
выключателей.

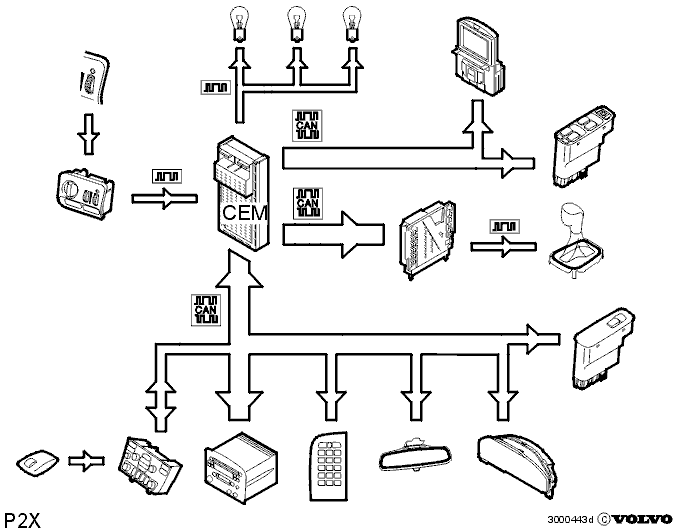

Например подсветка приборов/органов управления

Ранее интенсивность подсветки приборов/органов
управления непосредственно управлялась положением
реостата при помощи отдельных кабелей, ведущих к
каждому из источников света.На P2X реостат подсоединен к сети при помощи модуля
выключателя подсветки (LSM) и обмен информацией
происходит следующим образом:

• Модуль выключателя подсветки (LSM) определяет положение реостата и информирует Центральный электрический модуль при помощи последовательной связи.
• Центральный электрический модуль управляет мигающей световой сигнализацией аварийного предупреждения, а также передним и задним прикуривателями.
• Центральный электронный модуль посылает информацию дальше в качестве сообщения CAN как по секторам сети высокой, так и низкой скорости.
• Модуль управления коробки передач (TCM) считывает сообщение САN с сектора высокой скорости и посылает сообщение модулю управления механизма выбора передачи при помощи последовательной св зи. Модуль управления механизма выбора передачи контролирует подсветку рычага переключателя передач.
• Сообщение CAN принимается Верхним электрическим модулем (UEM), Модулем двери водителя (DDM), Модулем двери пассажира (PDM), Модулем управления системы дорожной информации (RTI), Телефонным модулем (PHM), Модулем снабжения водителя информацией (DIM), Модулем звуковоспроизведения (AUM) и Модулем системы управления микроклиматом (CCM). Все вышеупомянутые модули регулируют интенсивность подсветки согласно положению реостата.

Освещение панели управления

Освещение панели управления затронуто условиями
освещения солнечный датчик системы управления
микроклиматом улавливает световую чувствительность,
которая влияет на настройку системы управления
микроклиматом.Информация о силе света преобразуется в сообщение CAN
системы управления микроклиматом, которое посылается
на сеть и принимается другими модулями. Освещение
панели управления регулируется в
зависимости от силы света, так чтобы она была сильнее при
дневном свете и слабее в темноте.
