Сервопривод выпускного клапана, замена

Подготовка

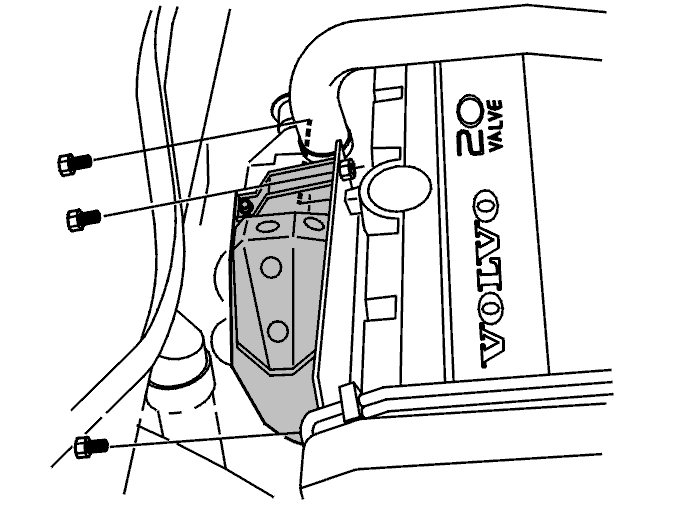

Отсоедините:

• теплозащитный экран турбонагнетателя

Отсоединение

Отсоедините/демонтируйте:

• установочный шплинт в ручке клапана
• шланг от клапана
• шланг подачи воздуха от турбонагнетателя и датчик MAF. Отодвиньте шланг в сторону.

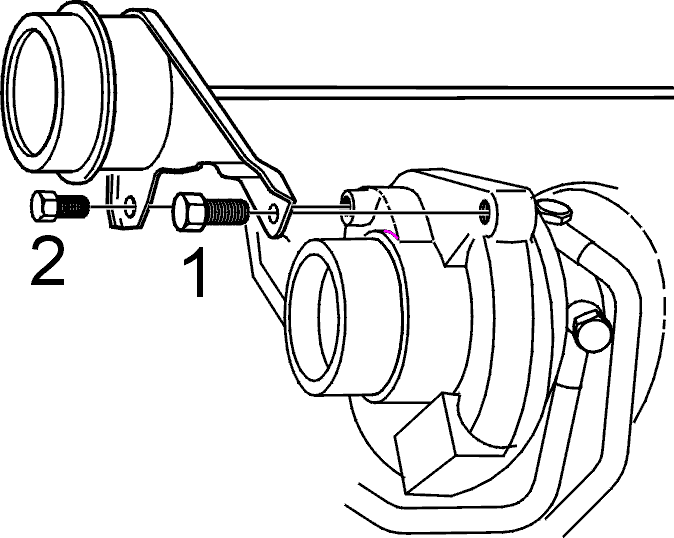

Примечание: Отсоедините следующие компоненты в указанном порядке.

• задний болт сервопривода (1)
• передний болт сервопривода (2)

Установка сервопривода давления

Установите:

• новый сервопривод
• болты. Затяните до 20 Нм

Начальная регулировка толкателя

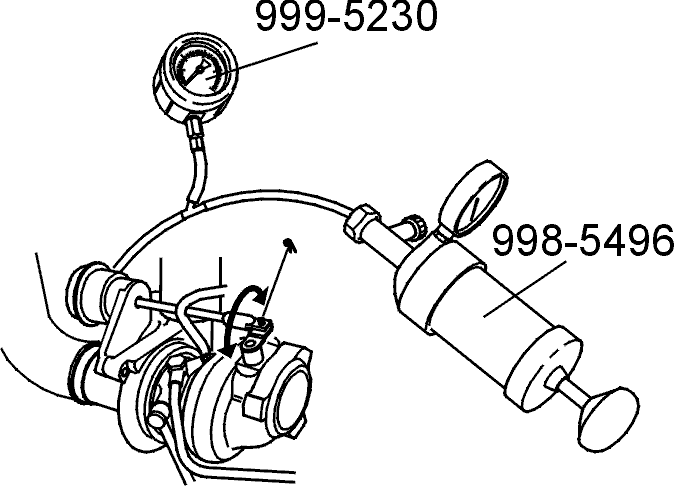

• Подсоедините датчик давления 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK) и прибор для проверки герметичности 🔧 TRYCKPROVARE-KYLSYSTEM к сервоцилиндру.
• Накачивайте давление до 12,5±1 кПа).
• Прижмите рычаг клапана к кожуху турбины (клапан закрыт).
• Отрегулируйте толкатель так, чтобы он вошел в зацепление с болтом на рычаге клапана.
• Вставьте установочный шплинт в рычаг клапана.
• Затяните крепежную гайку толкателя.
• Отсоедините датчик давления и тестер.

Примечание: Толкатель не должен скручиваться во время регулировки, иначе повредится мембрана сервопривода.

Установка

Установите/подключите:

• шланг клапана
• шланг подачи воздуха между турбонагнетателем и датчиком MAF
• теплозащитный экран турбонагнетателя
