Серводвигатель заслонки распределения воздуха

Применимость

Модификации

На более ранней модели ECC существовало два отдельных
серводвигателя заслонок, один из которых управлял
заслонкой воздуха к полу/антиобледенителю, а другой
управлял заслонкой вентиляции.Оба этих серводвигателя заслонок заменены теперь
одним электродвигателем и системой рычагов,
управляющей как полом/противообледенителем, так и
заслонкой вентиляции.Ручное управление микроклиматом (MCC) и стандартные
системы (STD) ранее имели кабели между управлением
распределения воздуха и заслонками
пола/противообледенителя и вентиляционными
заслонками.
Ручная система теперь заменена таким же типом
управления, как и на электронном управлении
микроклиматом (ECC).

Функция

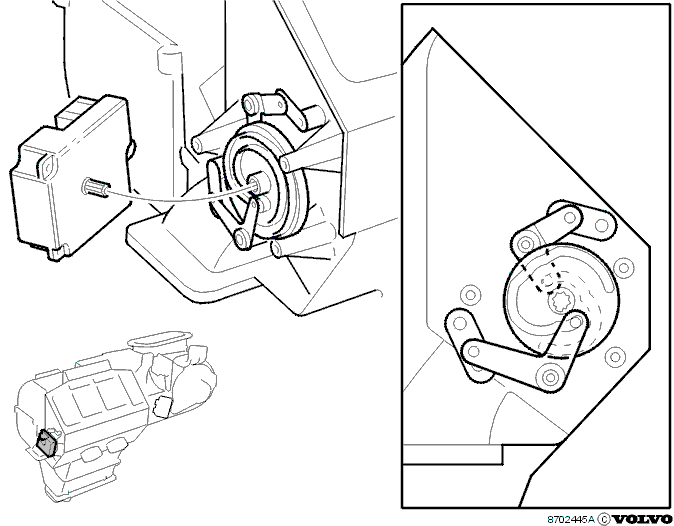

Серводвигатель заслонки вращает кулачковое колесо,
имеющее профиль кулачка на каждой стороне. На каждом
профиле кулачка существует выступ, подсоединенный к
валам заслонки
пол/противообледенитель, и соответственно заслонки
вентиляции через системы соединительных рычагов.Когда серводвигатель заслонки вращает кулачковое
колесо, положения выступов изменятся при помощи
профиля кулачка и, при использывании системы рычагов,
положение заслонки изменяется согласно
рельефу профиля кулачка.
