Сервисный набор, помехи ДВ, установка

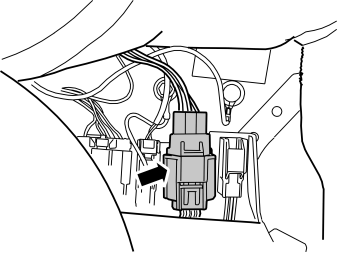

Снятие контактного разъема

Поднимите заднюю подушку сиденья, см.:Снятие, замена и установкаКузов и интерьерИнтерьерЗаднее сиденье, сиденье пассажира, сиденьеОбивка, подушка сиденья, заменаПоднимите изоляцию с правой стороны и освободите контактные разъемы.

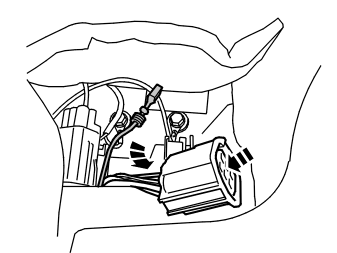

Разъединение контактного разъема

Снимите шестиполюсный контактный разъем с крепежной пластины.Разъедините контактный разъем.

Снятие вторичного фиксатора

Освободите блокиратор и вытяните вторичный фиксатор. Пользуйтесь демонтажным инструментом 951 2853 или радиоотверткой, см. иллюстрацию.

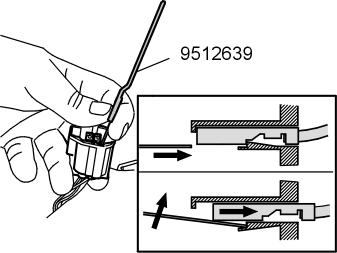

Снятие кабеля

Снятие желтого кабеля в позиции 6. Пользуйтесь демонтажным инструментом 951 2639, см. иллюстрацию.

Установка сервисного набора

Установите снятый кабель в позиции 1 в свободном контактном разъеме из сервисного набора. Проверьте, чтобы терминал хорошо замыкал.Прижмите внутрь вторичный фиксатор.Вставьте терминал сервисного набора в контактный разъем автомобиля в свободном проеме, где находился желтый кабель.

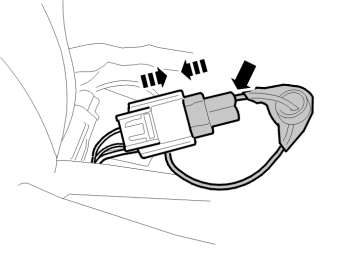

Установка сервисного набора, продолжение

Установите оба контактных разъема.

Установка пенопластовой ленты

Намотайте пенопластовую ленту вокруг двухполюсного контактного разъема.

Установка контактного разъема

Прижмите внутрь новый контактный разъем под пластмассовым щитком и закрепите шестиполюсный контактный разъем на держателе.Восстановите изоляцию и положите на место подушку сиденья.

Снятие контактного разъема

Поднимите подушку сиденья и снимите спинку, см.:Снятие, замена и установкаКузов и интерьерИнтерьерЗаднее сиденье, сиденье пассажира, сиденьеОбивка, подушка сиденья, заменаОбивка, спинка сиденья, замена

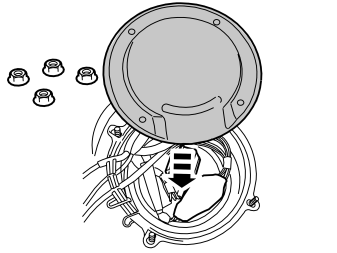

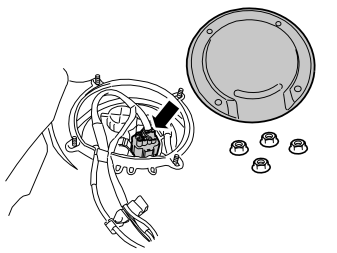

Снятие крышки топливного насоса

Снимите:

• гайки, 4 шт.
• крышка
• шестигранный контактный разъем.

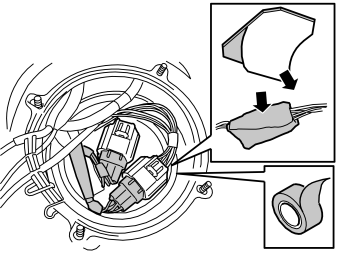

Установка сервисного набора

Установите:

• жгут проводки адаптера между топливным насосом и жгутом проводки
• пенопластовая лента вокруг освободившегося контактного разъема.

Зафиксируйте контактный разъем на баке прилагаемой лентой.

Установка крышки топливного насоса

Установите:

• крышка
• гайки, 4 шт. Затяните с усилием в 10 Нм.

Установка спинок и подушек сиденья

Установка спинок и подушек сиденья, см.:Снятие, замена и установкаКузов и интерьерИнтерьерЗаднее сиденье, сиденье пассажира, сиденьеОбивка, подушка сиденья, заменаОбивка, спинка сиденья, замена

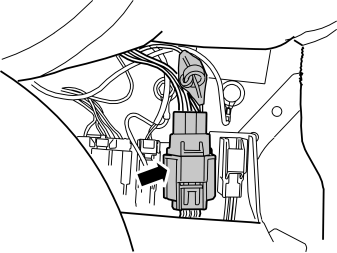

Снятие контактного разъема

Поднимите заднюю подушку сиденья, см.:Снятие, замена и установкаКузов и интерьерИнтерьерЗаднее сиденье, сиденье пассажира, сиденьеОбивка, подушка сиденья, заменаПоднимите изоляцию с правой стороны и освободите контактные разъемы.

Разъединение контактного разъема

Снимите шестиполюсный контактный разъем с крепежной пластины. Разделите контактный разъем.

Снятие вторичного фиксатора

Освободите блокиратор и вытяните вторичный фиксатор. Пользуйтесь демонтажным инструментом 951 2853 или радиоотверткой, см. иллюстрацию.

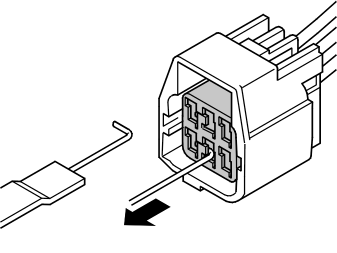

Снятие кабеля

Снятие желтого кабеля в позиции 6. Пользуйтесь демонтажным инструментом 951 2639, см. иллюстрацию.

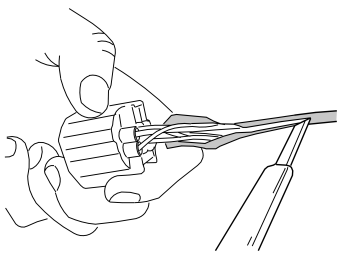

Открывание жгута проводов

Осторожно перережьте кожух, 150 мм.

Осторожно: Осторожно разрежьте, чтобы не повредить никакой провод.

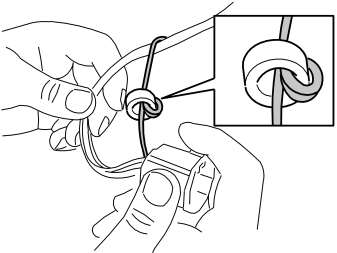

Установка на место ферритового кольца

Намотайте желтый провод в три оборота вокруг ферритового кольца, см. иллюстрацию.

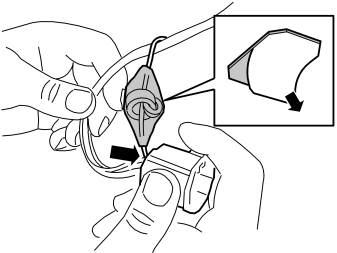

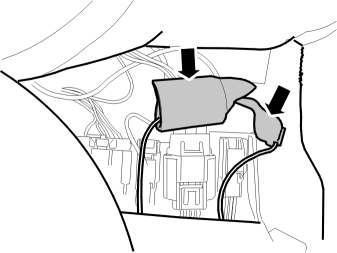

Установка пенопластовой ленты

Установите пенопластовую ленту вокруг ферритового кольца и кабеля.Вставьте на место провод в контактный разъем, позиция 6.

Установка контактного разъема

Соедините контактный разъем и вставьте его в держатель.Установите обратно изоляцию и подушку сиденья.
