Селектор передач и переключатель режимов

Применимость

Переключатель передач

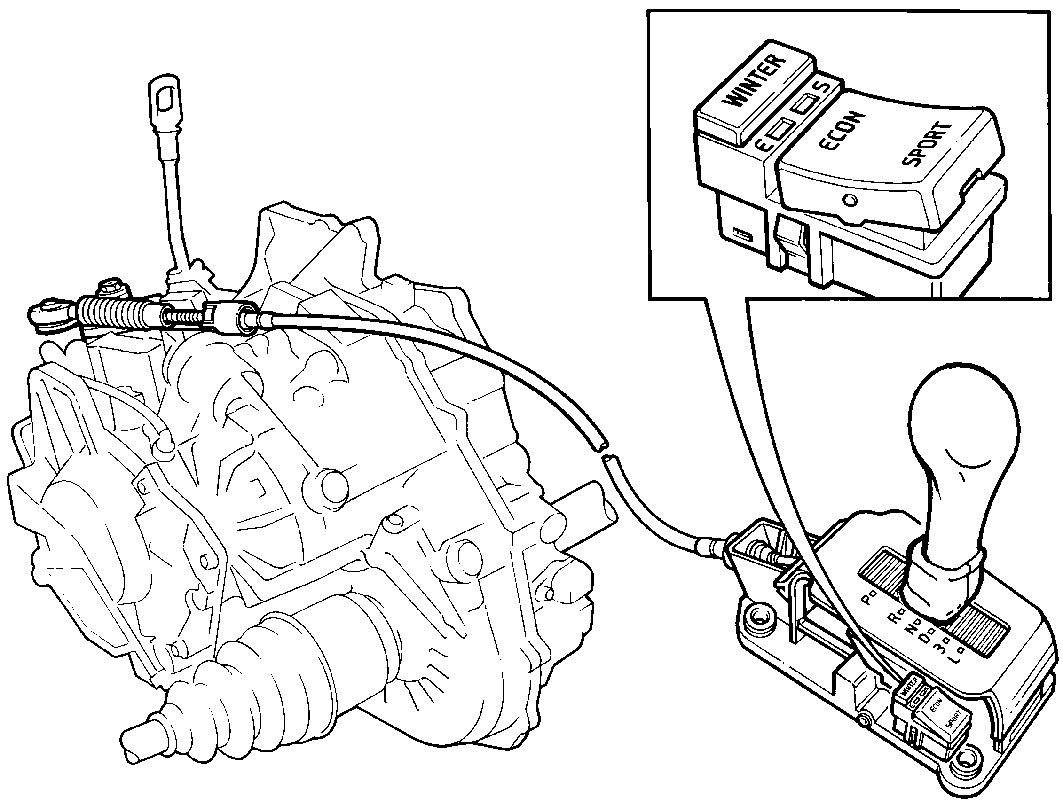

Переключатель режимов механически связан с
коробкой передач с помощью тросика, который приводит в
действие клапан
переключения передач системы управления.
Переключатель режимов, расположенный
на переключателе передач, дает водителю возможность
выбрать один из трех
различных режимов переключения передач:
ECON (Экономичный), SPORT (Спортивный) и WINTER (Зимний).Переключатель передач имеет 6 положений,
которые
соответствуют следующим функциям:

• Р Стояночное положение.
• R Задний ход.
• N Нейтральное положение.
• D Автоматическое включение всех передач. (Не используется, если переключатель режимов находится в положении WINTER).
• 3 В этом положении 4 передача заблокирована. На приборной панели горит сигнальная лампа. Автоматическое переключение производится между всеми другими передачами. (Не используется, если переключатель режимов находится в положении WINTER).
• L В этом положении включаются только 1 и 2 передачи. На приборной панели горит сигнальная лампа. Осуществляется автоматическое понижение передачи, но повышенная передача не включается. При переводе рычага селектора передач в положение L на скорости, превышающей около 25-40 км/ч (ECON) или 10-15 км/ч (SPORT) включается 2 передача. Если скорость падает ниже примерно 25-40 км/ч (ECON) или 10-15 км/ч (SPORT), включается 1 передача, однако повышенная передача не включается независимо от скорости автомобиля. (Значения скорости зависят от вариантов установленных двигателя и коробки передач и не относятся к Зимнему (WINTER) режиму.)

Переключатель режимов

В переключателе для переключения режимов ECON и
SPORT используется тумблер, и кнопка для режима WINTER.
Переключатель режимов
ECON или SPORT фиксируется в выбранном положении. По контрасту с
этим кнопка
WINTER подпружинена и может быть нажата вне зависимости от
заданного другого
режима. Таким образом, при включении режима ECON
автоматически отключается
режим SPORT, а режим WINTER может включаться независимо от
положения
переключателя ECON/SPORT. Режим WINTER остается включенным до
повторного
нажатия кнопки, изменения положения тумблерного
переключателя или выключения
зажигания. При повторном пуске двигателя коробка
передач будет работать в
режиме ECON или SPORT, в зависимости от положения
переключателя.

Режим ECON (Экономичный)Данный режим переключения передач
предназначен для
"нормального" вождения и
обеспечивает раннее включение повышенной передачи в
сочетании с включением
блокировки гидротрансформатора.
Кроме того, используется регулировка давления в
трубопроводе трансмиссии для
обеспечения плавного переключения передач. При
полном открытии дроссельной
заслонки включается функция понижения передачи (kickdown) и
переключение
передач происходит при более высоких оборотах
двигателя, что обеспечивает
повышение мощности, необходимое например при обгоне.Режим SPORT (Спортивный)В спортивном режиме точки переключения передач
предназначены для обеспечения максимальной
мощности. При плавном ускорении
переключение передач производится так же, как и для
экономичного режима. При
резком ускорении модуль управления выбирает точки
переключения передач и
блокировки для обеспечения максимальной мощности.
При необходимости может быть использовано
переключение на пониженную передачу.Режим WINTER (Зимний)Зимний режим обеспечивает начало движения на
повышенной передаче, что предотвращает пробуксовку
колес на скользкой дороге.
Этот режим также можно использовать в других сложны
ситуациях, когда водителю
необходимо иметь возможность более непосредственно
управлять выбором передач.
Блокировка гидротрансформатора включена на всех
передачах, за исключением 1.
В зависимости от выбранного положения могут быть
получены следующие сочетания
передач:

• D Автомобиль трогается на 3 передаче. Автоматическое переключение с 3 на 4 передачу осуществляется на меньшей скорости, чем для положения D в режиме ECON.
• 3 Автомобиль трогается на 2 передаче. Повышение и понижение передач не происходит.
• L Автомобиль трогается на 1 передаче. Повышение и понижение передач не происходит.

Когда включен Зимний режим, на приборной панели
горит сигнальная лампа.При включении в зимнем режиме переключения на
пониженную передачу, трансмиссия будет использовать
все передачи для
обеспечения максимальной мощности.
