Секция крыши (1993, 1994) — 850, V70 I, V70 XC

Точки стыковки и отреза для стоек A, B, C и D

Принципы стыковки
Перекрытие между стойками и усиливающим элементом должно быть всегда не менее 50 мм.Размер С = минимум 50 мм.

Примечание: Будьте осторожны при резке возле дренажных каналов, если автомобиль оборудован люком в крыше.

Примечание: При сварочных работах в области крыши: закройте внутренние компоненты, которые не были предварительно сняты.

Размеры (C). См. Размеры (C).

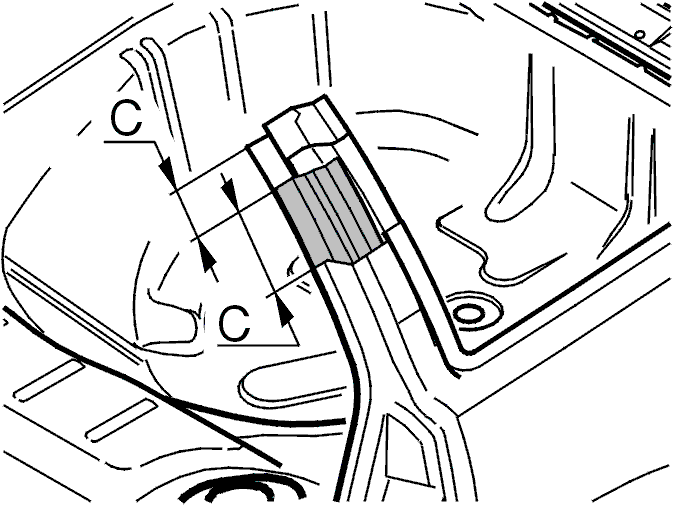

Секция крыши стойки В

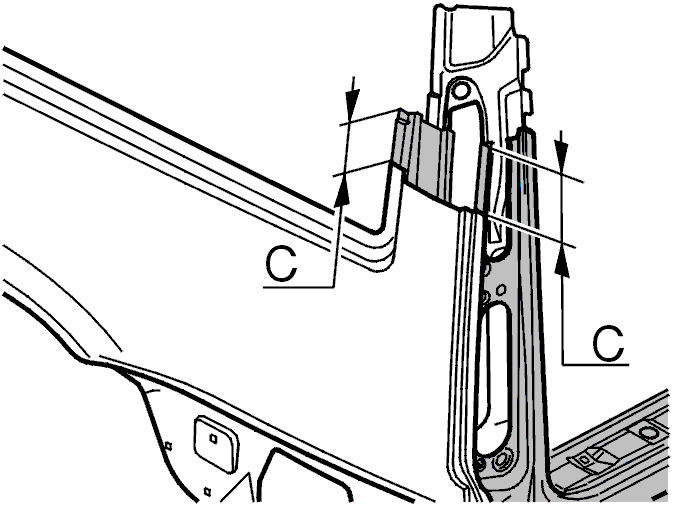

Секция крыши стойки С

Секция крыши стойки D
