Секция крыши (1992, 1993) — 850, S70

Точки стыковки и отреза для стоек A, B, C и D

Принципы стыковки

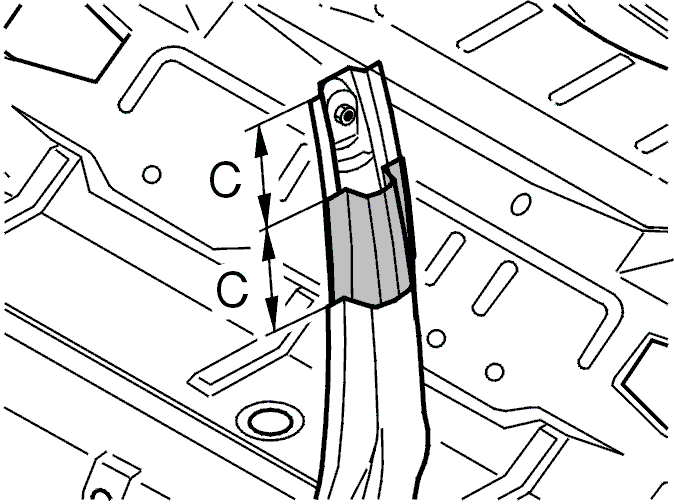

Перекрытие между стойками и усиливающим элементом должно быть всегда не менее 50 мм.Размер С = минимум 50 мм.

Примечание: Будьте осторожны при резке возле дренажных каналов, если автомобиль оборудован люком в крыше.

Примечание: При сварочных работах в области крыши: закройте внутренние компоненты, которые не были предварительно сняты. Это необходимо для защиты их от капель и брызг расплавленного металла.

Подсказка: Не порежьте уплотнения из пенорезины (4). Они должны быть заменены новыми (номер 6817640).

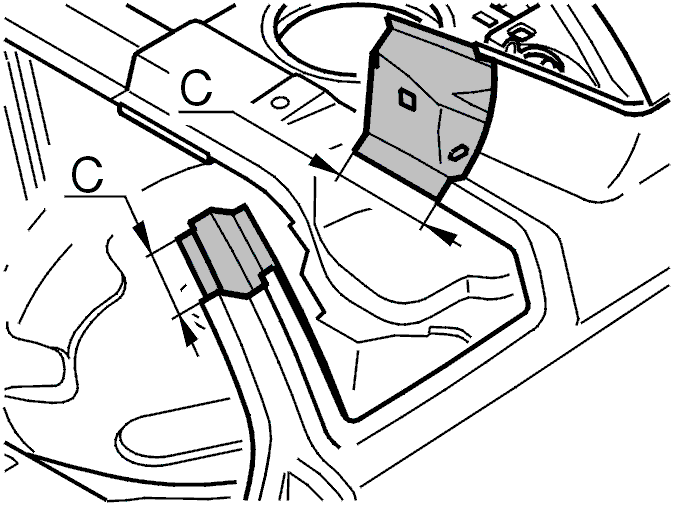

Размеры (C). См. Размеры (C).
