Считывание кодов неисправностей

Диагностический разъем смонтирован в передней левой части моторного отсека. Он служит для считывания записанных кодов неисправностей.Отображение кодов неисправностей описано ниже.Информация о кодах неисправностей записывается в память модуля датчика. Учтите, что при нарушении связи с аккумуляторной батареей в памяти сохраняются только первые пять записанных кодов неисправностей.После считывания всех кодов неисправностей, они могут быть стерты согласно Стирание кодов неисправностей.

Диагностический режим 1

Диагностический режим 1 используется для считывания записанных кодов неисправностей, обнаруженных встроенной диагностической системой модуля управления.

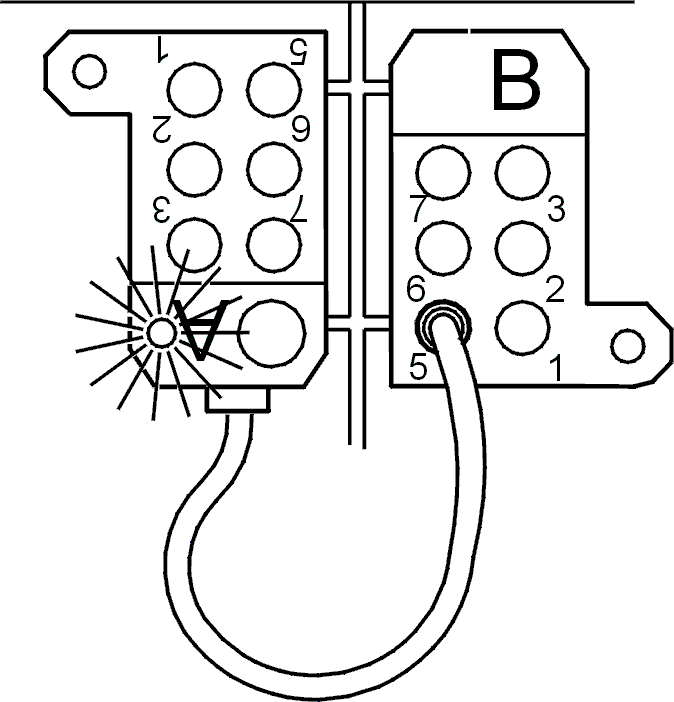

• Вставьте диагностический провод в вывод 5 диагностического разъема В
• Зажигание включено

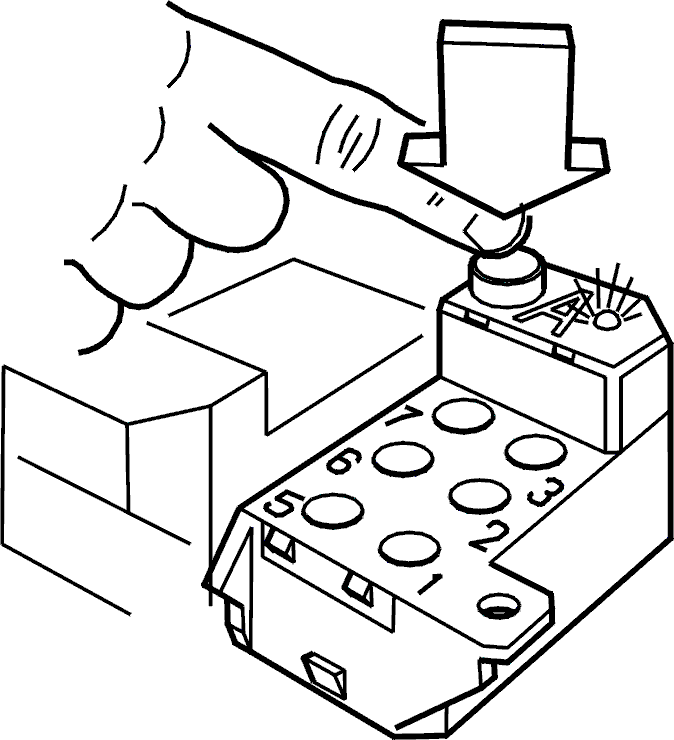

• Нажмите кнопку. Держите ее нажатой в течение примерно 1 секунды.
• Считайте вспышки светодиода

Если при нажатии кнопки светодиод не загорается:

• Перейдите к Проверка связи с модулем управления.

Если отображается код 1-1-1:

Коды неисправностей не зарегистрированы.

Если отображается код, отличный от 1-1-1:

• Запишите код неисправности
• Снова нажмите кнопку, чтобы увидеть, нет ли других кодов неисправностей
• Запишите все коды неисправностей

Повторное отображение первого кода означает, что были отображены все коды.

• Перейдите к Стирание кодов неисправностей

Диагностический режим 4

Диагностический режим 4 используется для изменения скорости передачи данных от модуля датчика на диагностический разъем.

• Вставьте диагностический провод в вывод 5 диагностического разъема В

• Зажигание включено

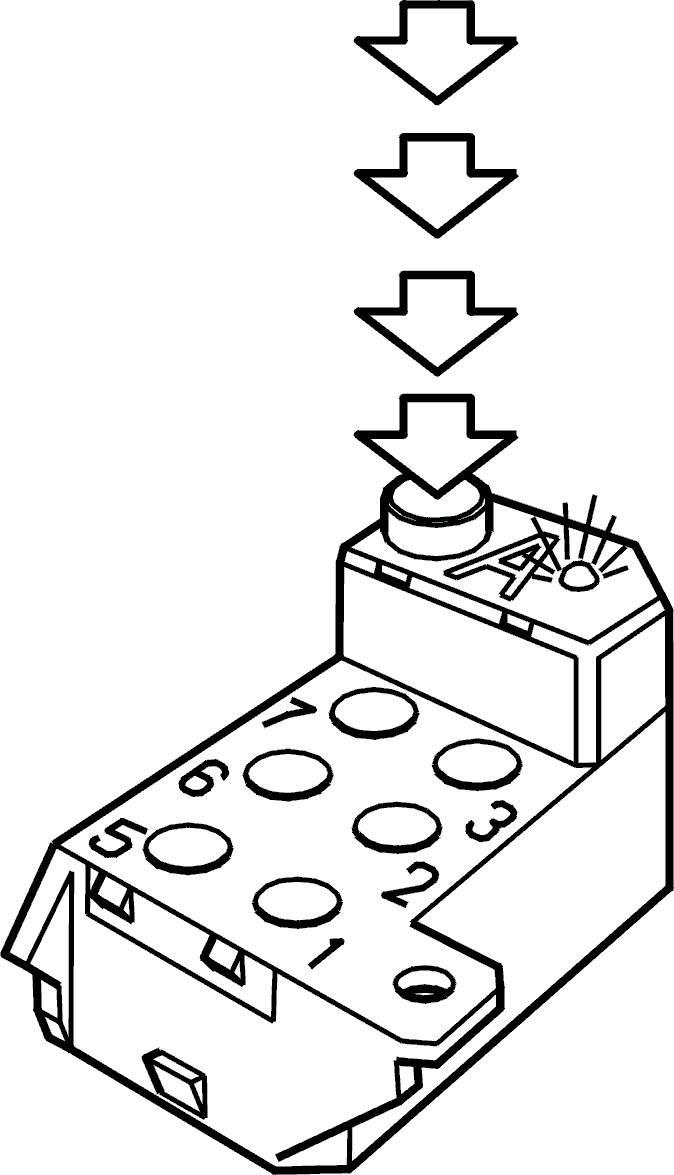

• Нажмите кнопку четыре раза (каждый раз удерживая ее нажатой примерно 1 секунду)

При включении диагностического режима 4 загорается светодиод. Теперь модуль управления может воспринимать управляющий код.

Если при нажатии кнопки светодиод не загорается:

• Перейдите к Проверка связи с модулем управления.

Изменение скорости передачи данных от модуля датчика на диагностический разъем

Имеется три скорости передачи данных от модуля датчика на диагностический разъем. Скорости можно выбирать путем ввода кода передачи как указано в разделе "Ввод кодов" ниже

• 3-1-1Нормальная скорость. Устанавливается каждый раз при включении зажигания.
• 3-1-2Удвоенная скорость. Удвоенной скоростью может вполне воспользоваться опытный ремонтник.
• 3-1-3Десятикратная скорость. Используется только для Diagnostic Key.

Если не введена другая скорость, то модуль датчика всегда начинает передачу с нормальной скорости. Если выбирается удвоенная или десятикратная скорость, то модуль датчика возвращается к нормальной скорости каждый раз после выключения зажигания.

Ввод кодов

Коды вводятся поочередно при одновременном наблюдении за светодиодом. Светодиод гаснет после ввода каждой цифры. Затем светодиод начинает светиться опять и, пока он светится, необходимо ввести следующую цифру.
