Считывание диагностических кодов неисправностей (DTC) системы SRS

Подготовка

Внимание: Использование
находящихся
под напряжением приборов при поиске
неисправностей
системы SRS может привести к срабатыванию
модуля надувной
подушки рулевого колеса.

Перед
проверкой
компонентов системы или их
электропроводки с помощью
омметра или других находящихся под
напряжением
приборов всегда должно производиться
отсоединение
модуля надувной подушки рулевого колеса.

Несоблюдение предписанных
методовобслуживания и
проверки системы может привести к
срабатыванию модуля
надувной подушки рулевого колеса.

Не пытайтесь проводить какие-либо
измерения для
модуля надувной подушки рулевого колеса!

Поиск неисправностей проводится
следующим
образом:

1. 1 Проверьте напряжение питания, поступающее на датчик столкновения с препятствием; смотрите Проверьте не слишком ли низкая величина напряжения аккумулятора.
2. 2 Выведите коды неисправностей; смотрите Запрос на вывод диагностического кода неисправности (DTC).
3. 3 При проверке/ремонте системы пользуйтесь схемой поиска неисправностей, представленной на странице 15.Таблица диагностических кодов неисправностей (DTC).
4. 4 Удаление кодов неисправности из памяти устройства; смотрите Удаление кода неисправности из памяти устройства.
5. 5 Если в памяти устройства коды неисправности отсутствуют:

Проверьте не слишком ли низкая
величина
напряжения аккумулятора

Для отображения кодов
неисправности
величина напряжения питания датчика
столкновения с
препятствием должна составлять не менее 9,5
В. При
падении напряжения ниже 9 В будет
загораться
сигнальная лампа. Лампа погаснет через 10
секунд после
того, как напряжение снова увеличится до 9,6 В.При загорании сигнальной лампы
следует,
прежде всего, проверить напряжение на
предохранителе
номер 32. В случае отсутствия или слишком
низкой величины
питающего напряжения следует измерить
напряжение
на аккумуляторе.

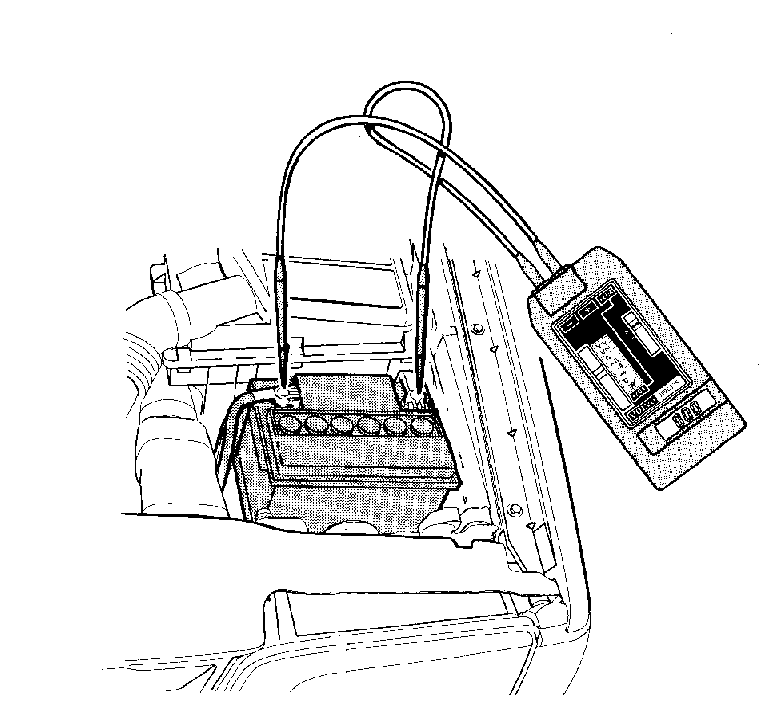

Проверка аккумулятора

При
отсутствии
напряжения на предохранителе номер 32 можно
проверить
напряжение между клеммами аккумулятора.

Коды неисправностей

Коды неисправностей
отображаются (выводятся)
вспышками сигнальной лампы. (Процедура
отображения
кодов неисправностей описана в Запрос на вывод
диагностического
кода неисправности (DTC)). При
регистрации
нескольких неисправностей, они будут
последовательно
отображаться с 4-секундными интервалами.

Запрос на вывод
диагностического
кода неисправности (DTC)

Процедура:Контрольный вывод находится под
корпусом
прикуривателя. Снимите корпус (2 винта).
Отсоедините
электропроводку прикуривателя.Включите
зажигание. Непрерывное свечение
сигнальной лампы
будет указывать на наличие неисправности
(в противном
случае лампа погаснет примерно через 10
секунд после
включения зажигания).Подождите
в течение 15
секунд - для того чтобы дать системе время
для
завершения операции
самодиагностирования.Используемый провод должен
иметь с
каждого конца
штырьковый минивывод. Выполняйте
заземление
присоединив один из концов провода к
контрольному
выводу (желтого цвета), а другой - к проводу
заземления
(черного цвета) прикуривателя;
продолжительность
закорачивания должна составлять 2-5 секунд.
Заземление
провода на массу должно быть надежным и не
слишком
кратковременным.После разрыва контакта с массой
сигнальная
лампа
начинает выводить код (коды)
неисправностей (в виде
последовательности вспышек); по
завершению вывода
кода лампа прекращает вспыхивать и
светится постоянно.Таблица диагностических кодов неисправностей (DTC) Сосчитайте число
вспышек и
идентифицируйте по нему код неисправности,
пользуясь
схемой поиска неисправностей, приведенной
на странице
15. (Сигнальная лампа начинает вспыхивать
(мигать) сразу
же после разрыва контакта с массой; это
является
подтверждением приема запроса на вывод
кода, а не
собственно отображением кода
неисправности.)Если никакой
диагностический код
неисправности (DTC) не выводится,то
выключите зажигание,
а затем включите его снова и повторите
запрос на вывод
кода неисправности. Если диагностический
код
неисправности (DTC) снова не выводится,
проверьте
подключение проводов к комбинированной
приборной
панели, смотрите.

Ремонт

Таблица диагностических кодов неисправностей (DTC) Для интерпретации кода
неисправности используйте схему поиска
неисправностей, представленную на
странице 15.При необходимости выполнения
измерений
сопротивления пользуйтесь
многофункциональным
измерительным прибором 999 6525 компании Volvo,
тщательно
соблюдая инструкции, описанные на
страницах 20-26.
🔧 МУЛЬТИМЕТР (ЦИФРОВОЙ)Поиск неисправностей в проводке зажиганияПоиск неисправности электропроводки других цепей системы SRS.По
завершении ремонта
продолжайте работу с этой стадии.После завершения ремонта
сбросьте
сигнальную лампу в исходное состояние
(удалите код
неисправности из памяти устройства), как
описано в Удаление кода неисправности из
памяти
устройства.

Удаление кода неисправности из
памяти
устройства

Примечание: Не выключайте
зажигание в
промежуток времени между подачей запроса
на вывод кода
неисправности и удалением из памяти кода
неисправности.

Для возобновления нормальной
работы системы
после устранения неисправности
сигнальная лампа
должна быть возвращена в исходное
состояние - погашена
(из памяти устройства должен быть удален
код
неисправности).Порядок удаления кода
неисправности из памяти
системы:Включите зажигание.Еще раз начните с запроса о выводе
кода
неисправности (на 2-5 секунд замкните на массу
контрольный
вывод).После этого три раза
закоротите
контрольный вывод на массу за отрезок
времени от 1,5 до 5
секунд, при этом длительность каждого
закорачивания
на массу должна быть не менее 0,25 секунды.Провод,
используемый для заземления
контрольного вывода,
должен иметь с каждого конца
штырьковый минивывод. Выполняйте
заземление,
присоединив один из концов провода к
контрольному
выводу (желтого цвета), а другой - к проводу
заземления
прикуривателя (черного цвета). Каждое
закорачивание
(заземление) провода на массу должно быть
надежным и не
слишком кратковременным.Для
подтверждения
удаления из памяти кодов неисправности
сигнальная
лампа погаснет на 4 секунды, после чего снова
включится
на 3 секунды. Окончательное отключение
лампы указывает
на восстановление нормального
функционирования
системы.

Все еще имеется неустраненная
неисправность. Повторите процедуру
запроса кода
неисправности, устраните неисправность и
повторите
операцию сброса кода неисправности.
