Сборка стартера (1991, 1992)

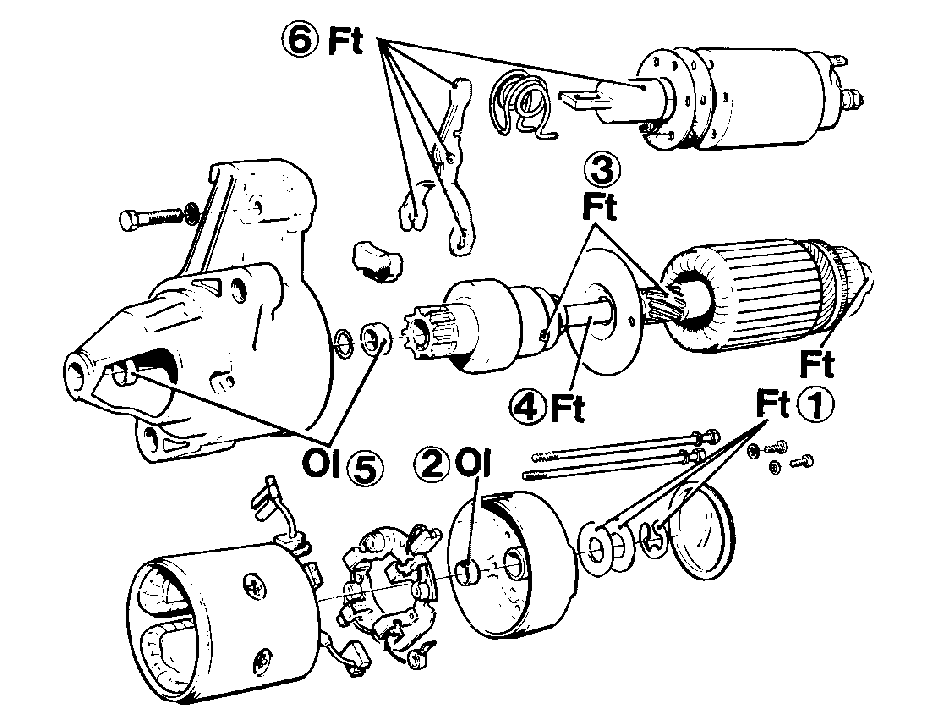

Смазка

Смажьте компоненты согласно нижеуказанным инструкциям. Используйте смазку Bosch или смазку для подшипников, номер детали 1 161 133-2, и моторное масло.

1. Покройте тонким слоем смазки для подшипников концы вала, прокладки и стопорную шайбу.
2. Смажьте маслом втулку.
3. Обильно покройте смазкой якорь и паз рычага привода.
4. Покройте тонким слоем смазки для подшипников вал якоря.
5. Смажьте маслом втулки.
6. Покройте тонким слоем смазки для подшипников паз рычага привода и сердечник тягового реле.

Привод

Поставьте привод, ограничительное кольцо и стопорную шайбу на вал якоря. Надвиньте ограничительное кольцо на стопорную шайбу.

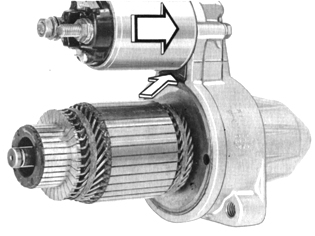

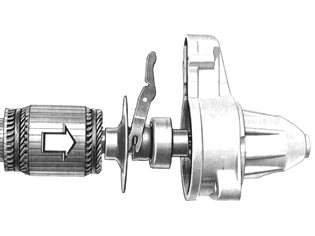

Рычаг привода и якорь

Смонтируйте рычаг привода на узле привода.Вставьте якорь в корпус со стороны привода.

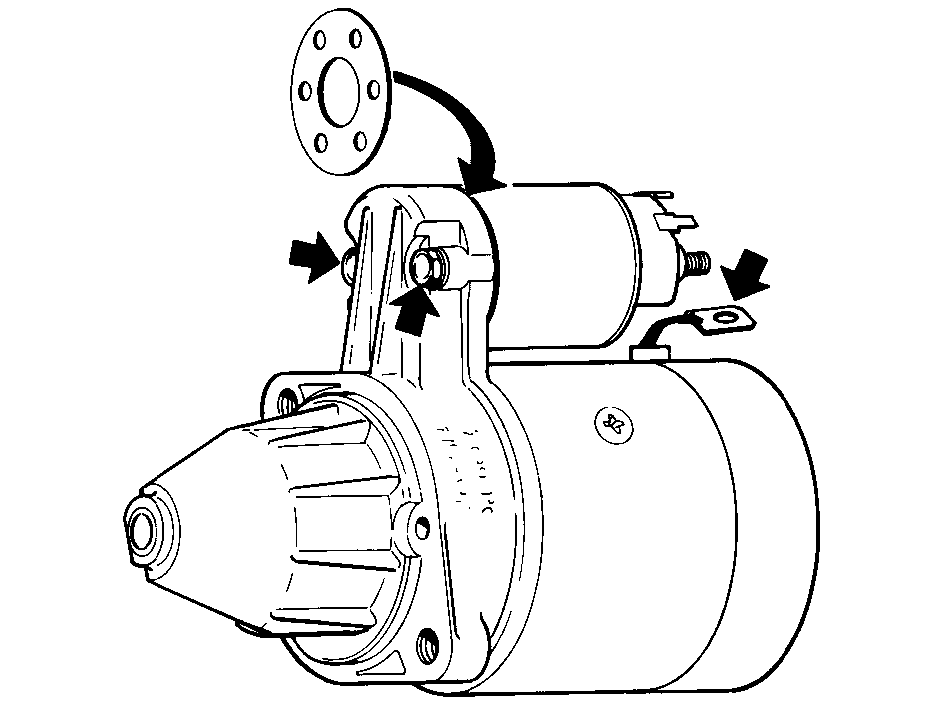

Тяговое реле

Поставьте тяговое реле, резиновую и стальную шайбы.

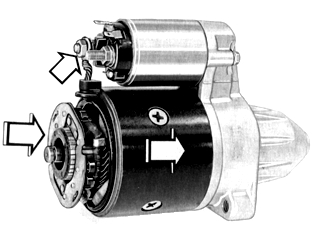

Корпус стартера и щеткодержатель

Смонтируйте корпус стартера и щеткодержатель.Подсоедините провод к тяговому реле.

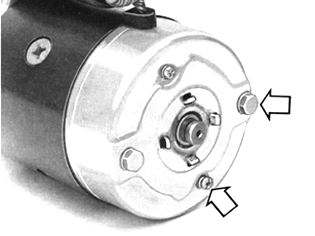

Корпус заднего подшипника

Поставьте стержни и затяните щеткодержатель.

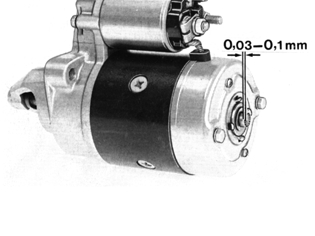

Осевой зазор

Поставьте прокладки и стопорную шайбу. Проверьте осевой зазор.Зазор = 0,03 - 0,1 мм. Отрегулируйте с помощью прокладок. Поставьте колпачок втулки.Проверьте стартер перед установкой в автомобиль.

Проверьте осевой люфт

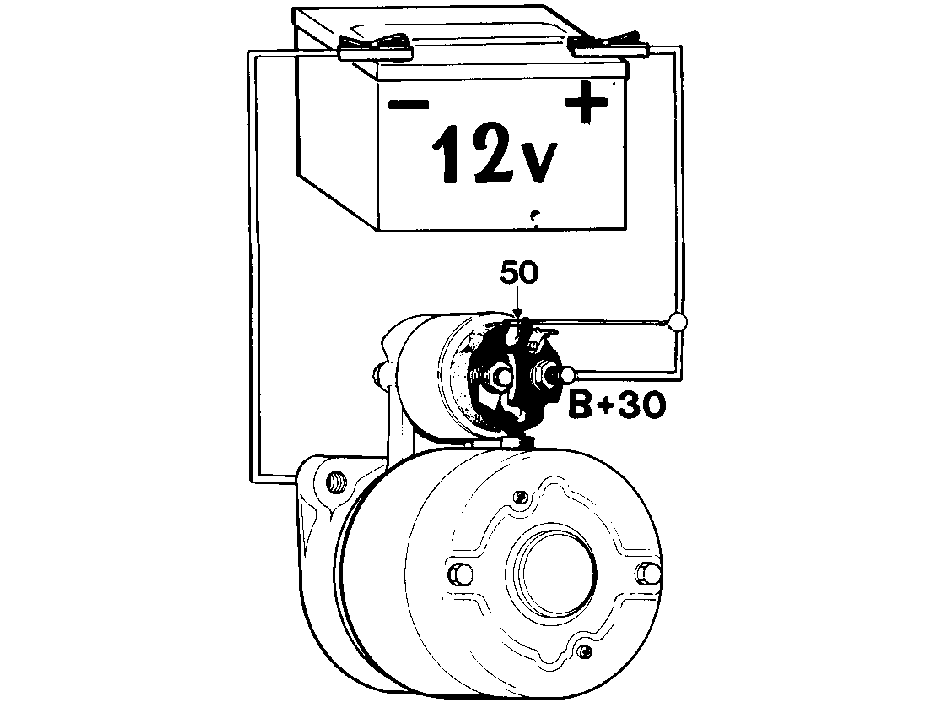

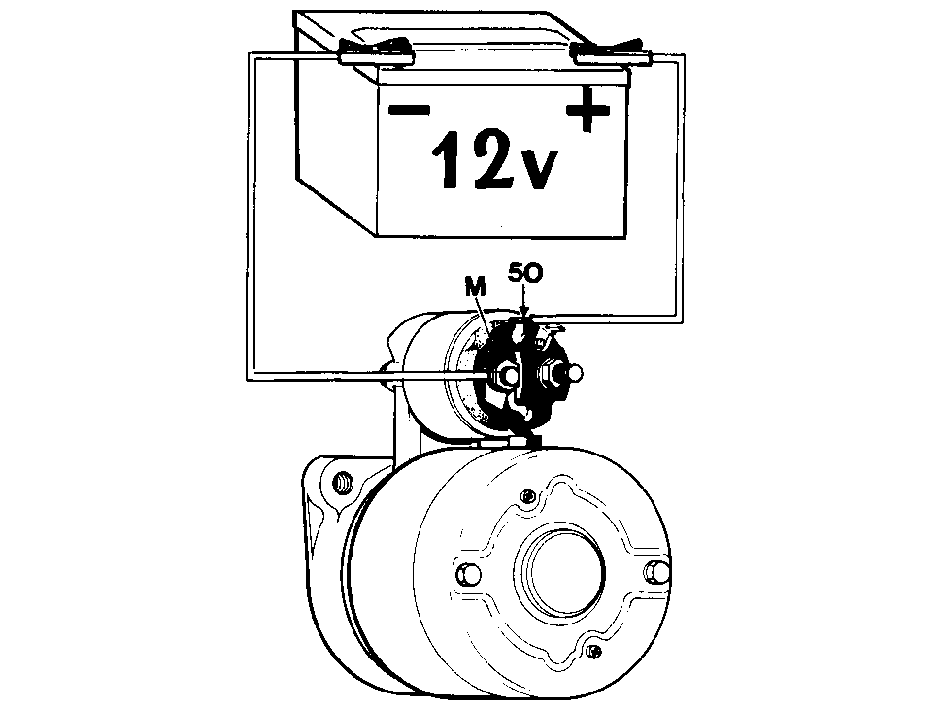

Подсоедините аккумуляторную батарею к стартеру, как показано на иллюстрации.

Примечание: максимальное время включения = 30 секунд. Более продолжительное включение приведет к перегреву тягового реле.

Измерьте осевой люфт

• пальцем отожмите вал так, чтобы выбрать зазор
• измерьте осевой люфт между приводом и ограничительным кольцом.

Осевой люфт = 0,3 - 1,5 мм.

Прокладки

• имеются прокладки двух размеров: 0,5 мм и 0,8 мм.

При увеличении толщины прокладок у тягового реле, осевой люфт уменьшается примерно на двукратную величину толщины прокладок. Прокладки поставляются в комплекте, номер детали 1 276 463-5.

Выводы стартера

B+30 = с аккумуляторной батареи50 = с вывода 50 выключателя зажигания16 = на балластный резистор, катушка зажиганияМ = на обмотки возбуждения стартера

Проверка

Проверьте стартер на испытательном стенде. Если испытательный стенд отсутствует, используйте провода от вспомогательного источника электропитания.

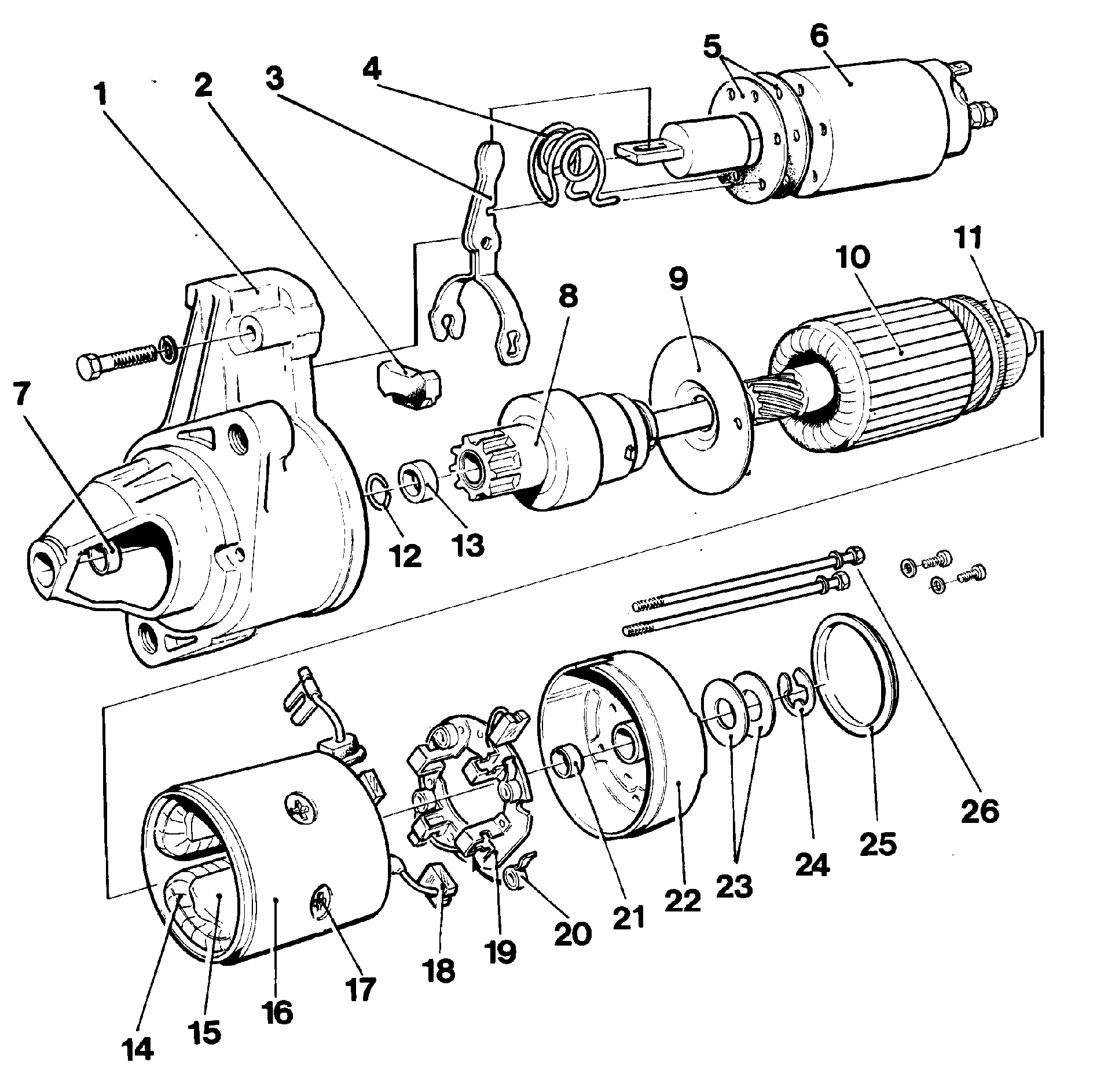

• 1 Корпус подшипника со стороны привода
• 2 Резиновая и металлическая шайбы
• 3 Рычаг привода
• 4 Пружина
• 5 Прокладки
• 6 Тяговое реле
• 7 Втулка
• 8 Привод
• 9 Центральный подшипник
• 10 Якорь
• 11 Коллектор
• 12 Стопорное кольцо
• 13 Ограничительное кольцо
• 14 Обмотка возбуждения
• 15 Полюс
• 16 Корпус стартера
• 17 Винт
• 18 Щетка
• 19 Щеткодержатель
• 20 Пружина
• 21 Втулка
• 22 Крышка втулки
• 23 Прокладки
• 24 Стопорное кольцо
• 25 Колпачок втулки
• 26 Стержень
