Сборка стартера (1991, 1992)

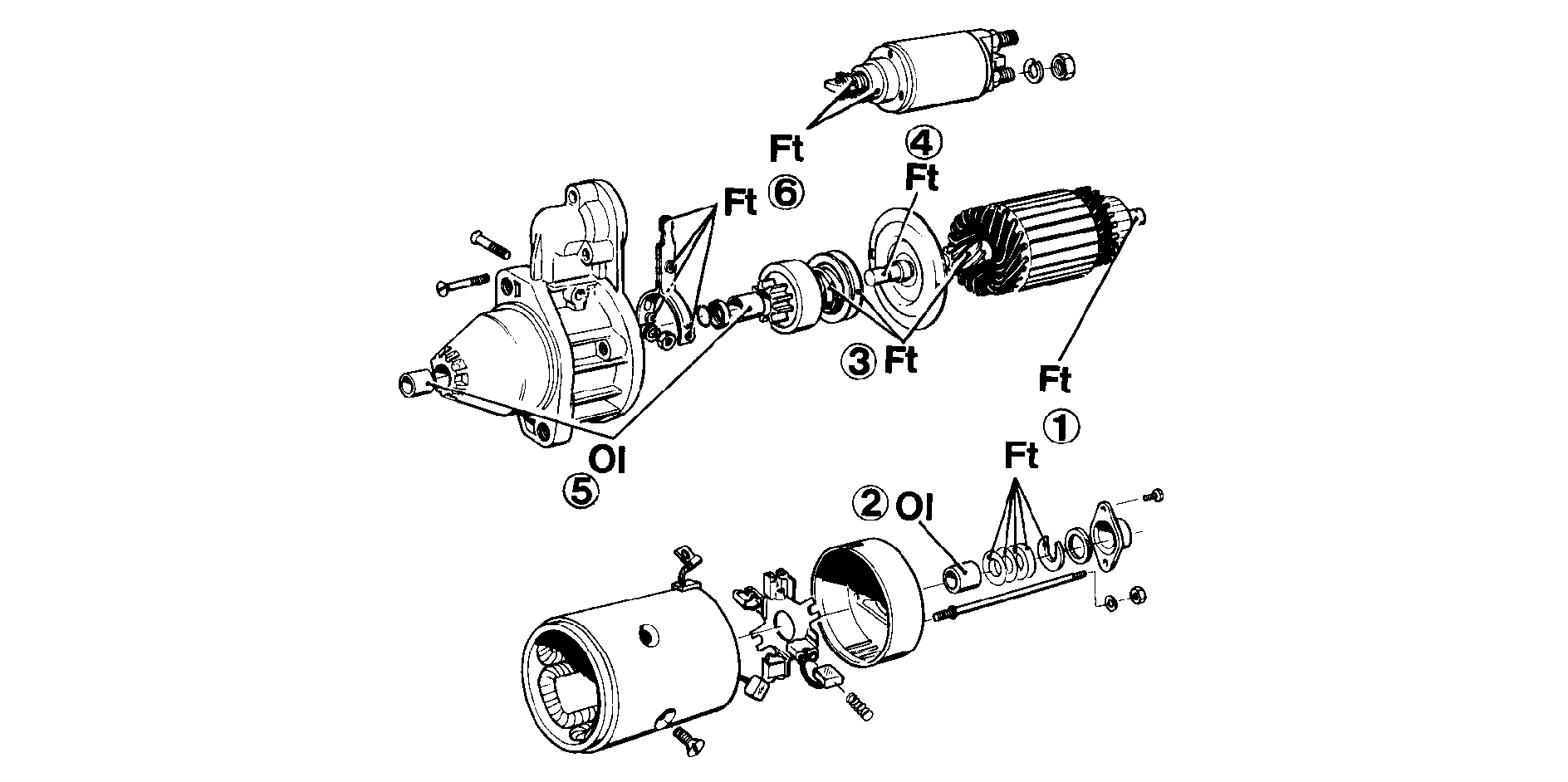

Смазка

Смажьте компоненты согласно нижеуказанным инструкциям. Используйте смазку Bosch или смазку для подшипников, номер детали 1 161 133-2, и моторное масло.

1. Покройте тонким слоем смазки для подшипников концы вала, прокладки и стопорную шайбу.
2. Смажьте маслом втулку.
3. Обильно покройте смазкой якорь и паз рычага привода.
4. Покройте тонким слоем смазки для подшипников вал якоря.
5. Смажьте маслом втулки.
6. Покройте тонким слоем смазки для подшипников паз рычага привода и сердечник тягового реле.

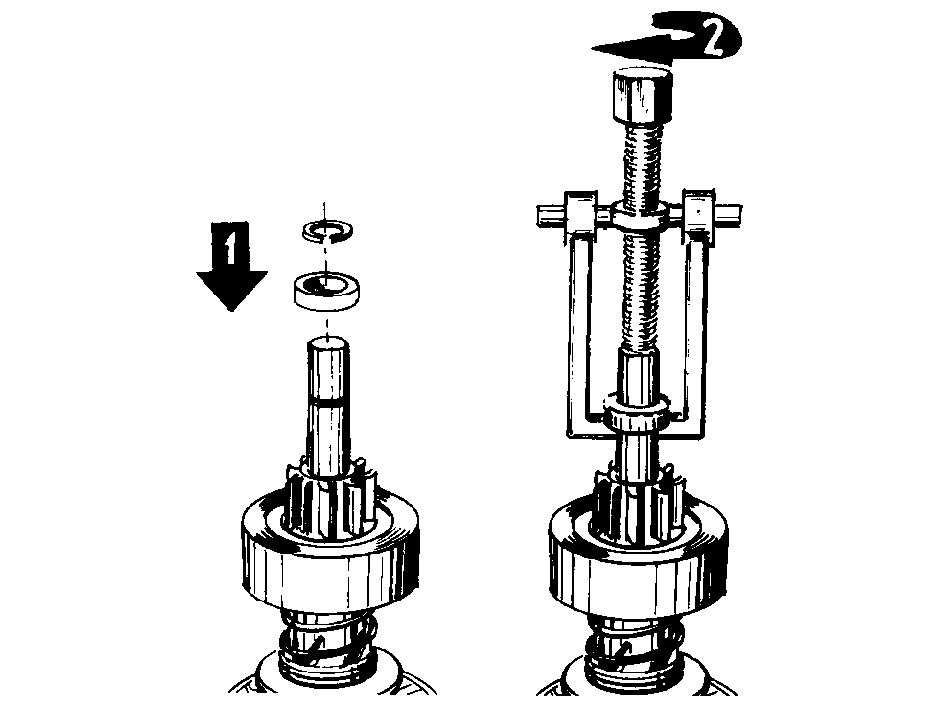

Привод

Поставьте привод, ограничительное кольцо и стопорную шайбу на вал якоря. Надвиньте ограничительное кольцо на стопорную шайбу.

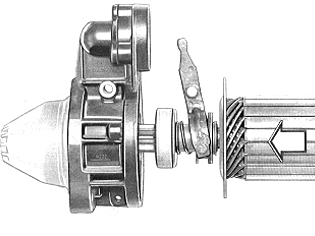

Рычаг привода и якорь

Установите:

• узел привода на рычаг привода
• якорь в корпус со стороны привода
• винт, гайку и шайбу на рычаг привода.
• шпильки.

Шайбы:

Поставьте стальную и резиновую шайбы и тяговое реле.

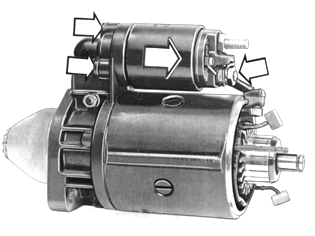

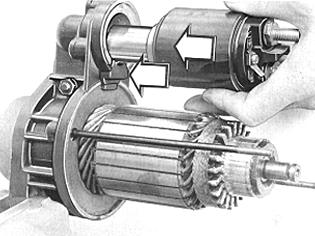

Корпус стартера

Установите корпус стартера.Подсоедините провод к тяговому реле.

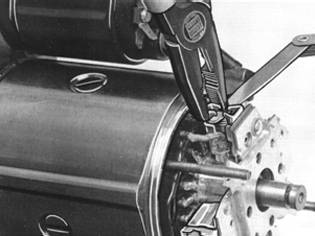

Графитные щетки

Поставьте щеткодержатель, а затем щетки.Воспользуйтесь щупом для фиксации пружин на своем месте.Загните стопорные язычки щипцами.

Крышка задней втулки

Установите крышку.Поставьте две гайки, установите прокладки и стопорную шайбу на вал якоря.

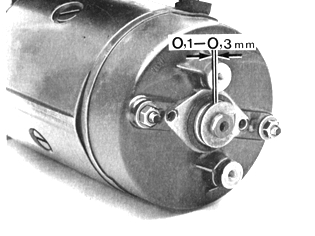

Осевой зазор

Проверьте осевой зазор.Зазор = 0,1-0,3 мм. Отрегулируйте с помощью прокладок. Поставьте на место крышку втулкиПроверьте стартер перед установкой в автомобиль.

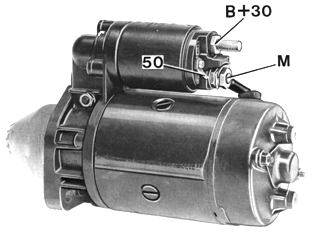

Выводы стартера

B+30 = с аккумуляторной батареи50 = с вывода 50 выключателя зажиганияМ = на обмотки возбуждения стартера

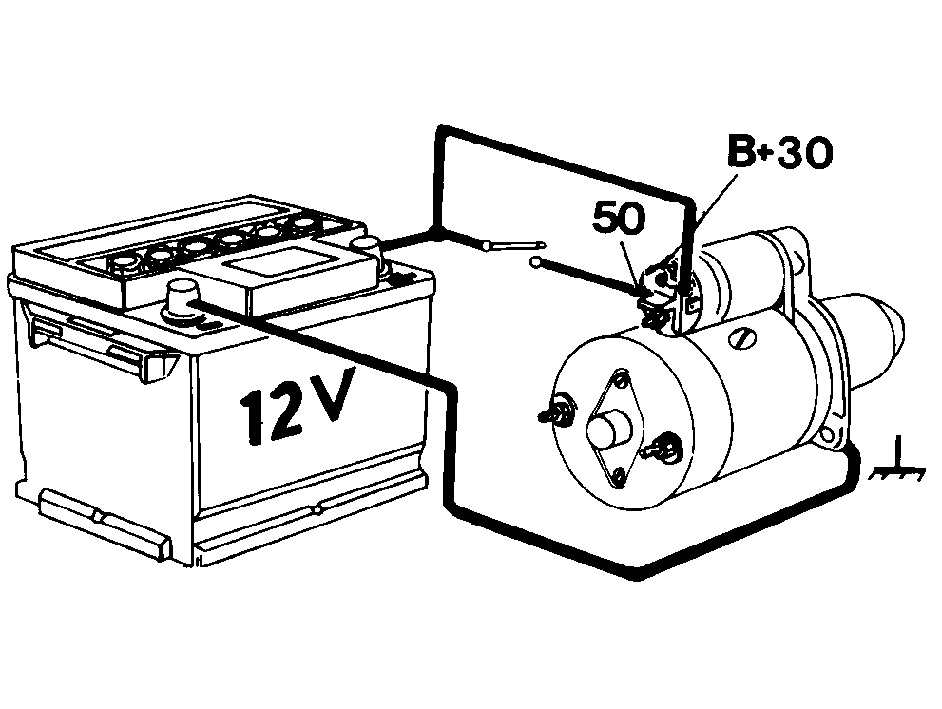

Проверка

Если испытательный стенд отсутствует, используйте провода от вспомогательного источника электропитания.

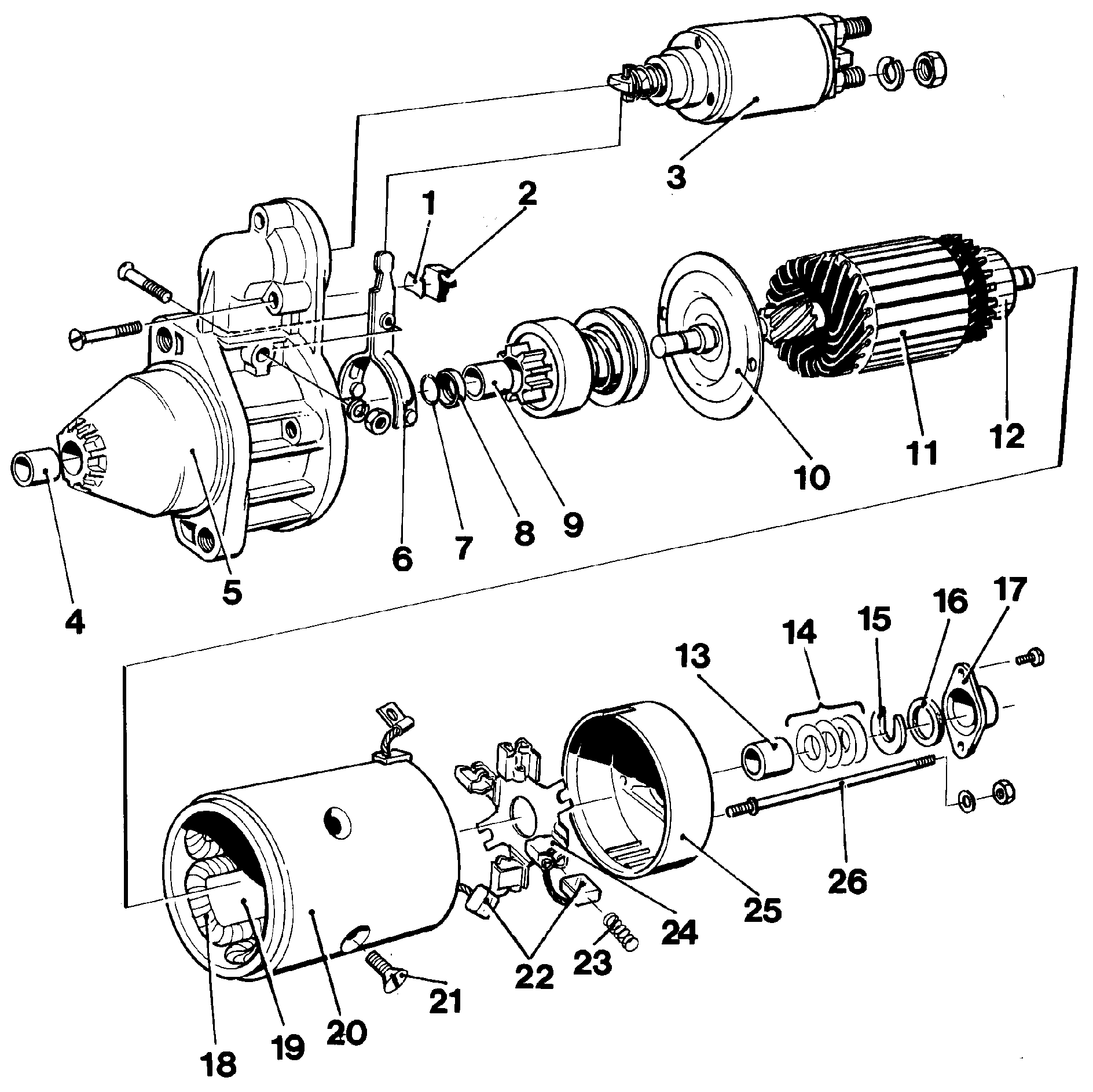

Bosch 0 001 362

• 1 Стальная шайба
• 2 Резиновая шайба
• 3 Тяговое реле
• 4 Корпус подшипника со стороны привода
• 5 Втулка
• 6 Рычаг привода
• 7 Стопорное кольцо
• 8 Ограничительное кольцо
• 9 Втулка
• 10 Центральный подшипник
• 11 Якорь
• 12 Коллектор
• 13 Втулка
• 14 Прокладки
• 15 Стопорная шайба
• 16 Уплотнительная манжета
• 17 Колпачок втулки
• 18 Обмотка возбуждения
• 19 Полюс
• 20 Корпус стартера
• 21 Винт
• 22 Щетка
• 23 Пружина щетки
• 24 Щеткодержатель
• 25 Крышка втулки
• 26 Стержень
