Сборка стартера (1991, 1992)

Смазка

Смажьте компоненты согласно нижеуказанным инструкциям. Используйте смазку Bosch или смазку для подшипников, номер детали 1 161 133-2, и моторное масло.

1. Покройте тонким слоем смазки для подшипников концы вала, прокладки и стопорную шайбу.
2. Смажьте маслом втулку.
3. Обильно покройте смазкой якорь и паз рычага привода.
4. Покройте тонким слоем смазки для подшипников вал якоря.
5. Смажьте маслом втулки.
6. Покройте тонким слоем смазки для подшипников паз рычага привода и сердечник тягового реле.

Привод

Поставьте привод, ограничительное кольцо и стопорную шайбу на вал якоря. Надвиньте ограничительное кольцо на стопорную шайбу.

Рычаг привода

Установите:

• рычаг привода на узел привода
• вставьте вал, привод и сателлиты в корпус
• резиновую накладку в верхней части корпуса подшипника.

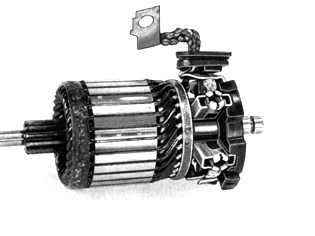

Графитные щетки

Поставьте щеткодержатель на якорь.Поставьте щетки.

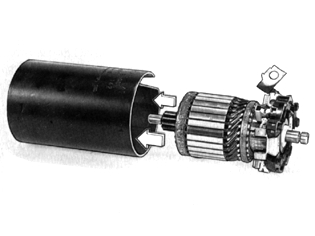

Корпус стартера и якорь

Вставьте узел якоря в корпус стартера.

Примечание: большая магнитная сила.

Установите войлочную шайбу (1) на вал якоря.Соберите узел стартера и корпус стартера.

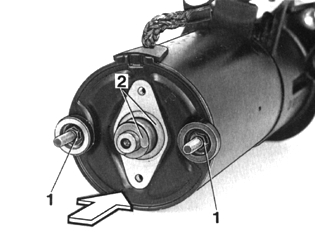

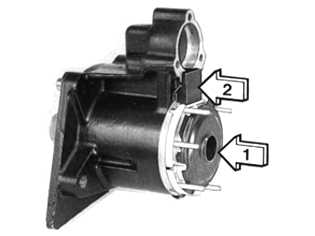

Корпус заднего подшипника

Поставьте корпус подшипника.Поставьте две шпильки (1). Наденьте прокладки, войлочную шайбу и стопорную шайбу (2) на конец вала.

Поставьте корпус подшипника

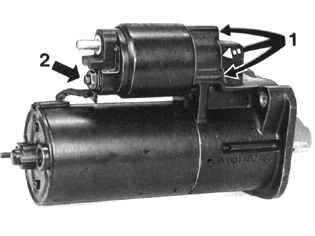

Тяговое реле

Поставьте три крепежных винта.Закрепите гайкой провод с щеткодержателя.

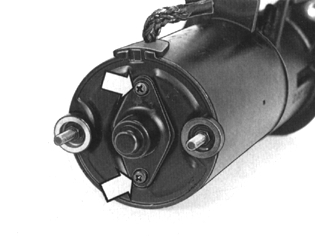

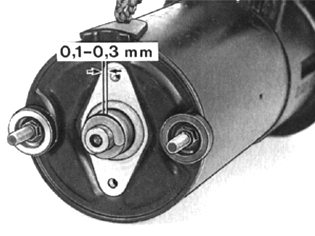

Осевой зазор

Проверьте осевой зазор. Зазор = 0,1-0,3 мм. Отрегулируйте с помощью прокладок. Поставьте колпачок втулки.Проверьте стартер перед установкой в автомобиль.

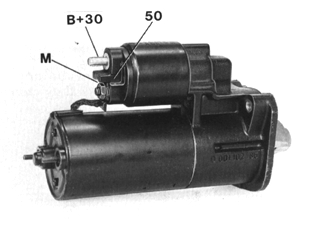

Выводы стартера

B+30 = с аккумуляторной батареи50 = с вывода 50 выключателя зажиганияМ = на обмотки возбуждения стартера

Проверка

Если испытательный стенд отсутствует, используйте провода от вспомогательного источника электропитания.

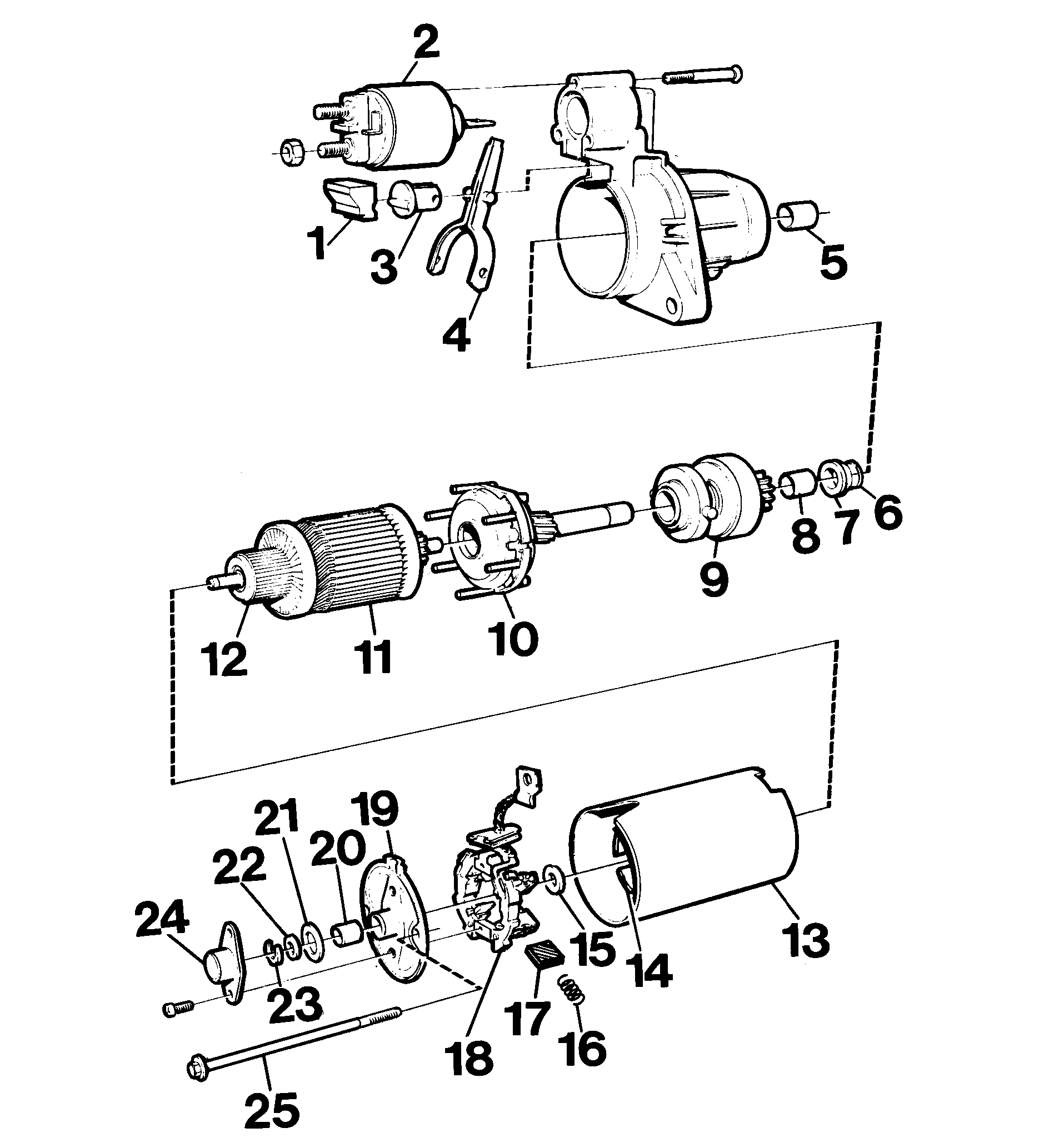

1. 1 Резиновая шайба
2. 2 Тяговое реле
3. 3 Корпус переднего подшипника
4. 4 Рычаг привода
5. 5 Втулка подшипника
6. 6 Стопорное кольцо
7. 7 Ограничительное кольцо
8. 8 Втулка
9. 9 Привод Bendix
10. 10 Сателлит
11. 11 Якорь
12. 12 Коллектор
13. 13 Корпус стартера
14. 14 Постоянные магниты
15. 15 Войлочные шайбы
16. 16 Пружины щеток
17. 17 Щетки
18. 18 Щеткодержатель
19. 19 Задняя крышка
20. 20 Задняя втулка
21. 21 Уплотнительная манжета
22. 22 Прокладки
23. 23 Стопорное кольцо
24. 24 Крышка заднего подшипника
25. 25 Стержень
