Сборка стартера (1991, 1992)

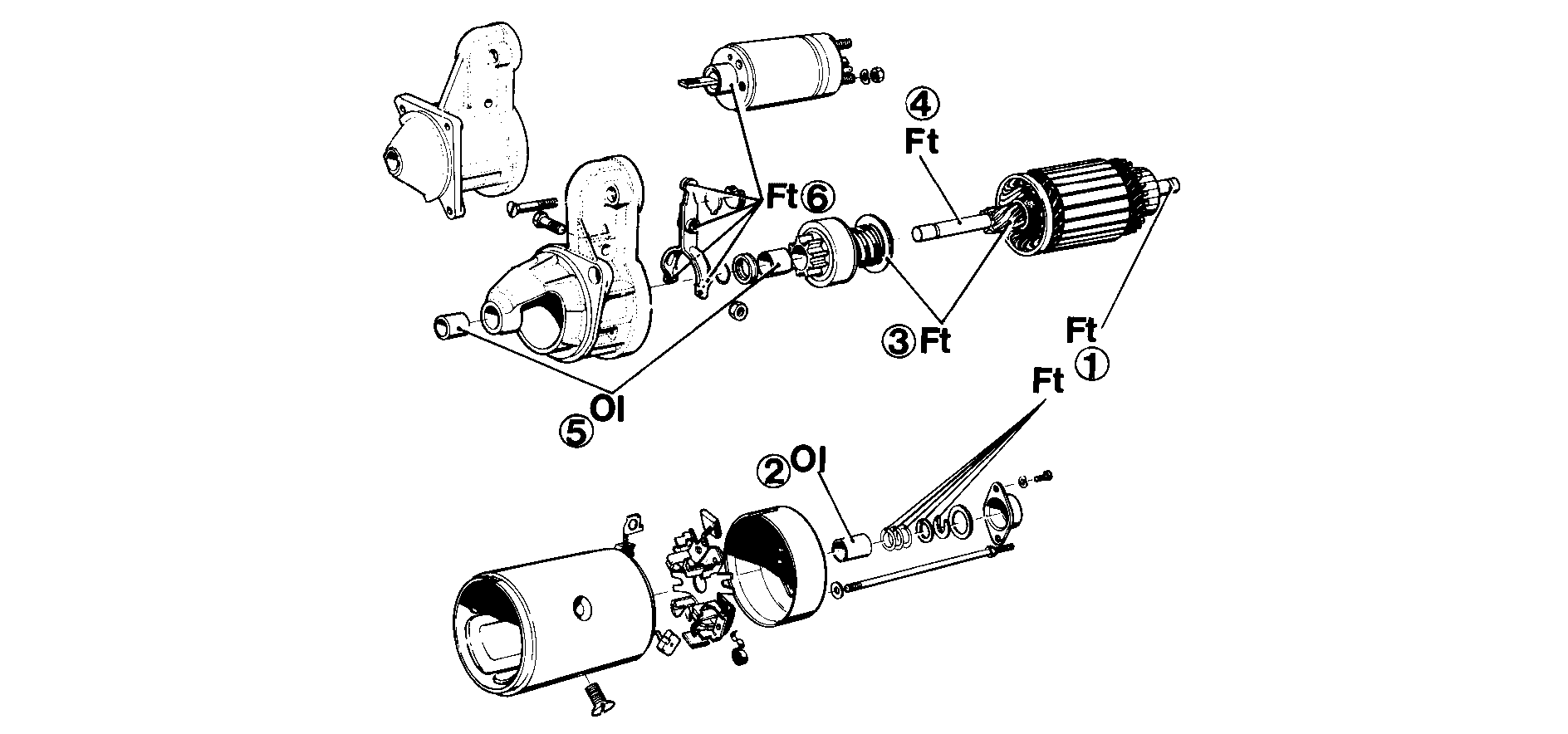

Смазка

Смажьте компоненты согласно нижеуказанным инструкциям. Используйте смазку Bosch или смазку для подшипников, номер детали 1 161 133-2, и моторное масло.

1. Покройте тонким слоем смазки для подшипников концы вала, прокладки и стопорную шайбу.
2. Смажьте маслом втулку.
3. Обильно покройте смазкой якорь и паз рычага привода.
4. Покройте тонким слоем смазки для подшипников вал якоря.
5. Смажьте маслом втулки.
6. Покройте тонким слоем смазки для подшипников паз рычага привода и сердечник тягового реле.

Привод

Поставьте привод, ограничительное кольцо и стопорную шайбу на вал якоря. Надвиньте ограничительное кольцо на стопорную шайбу.

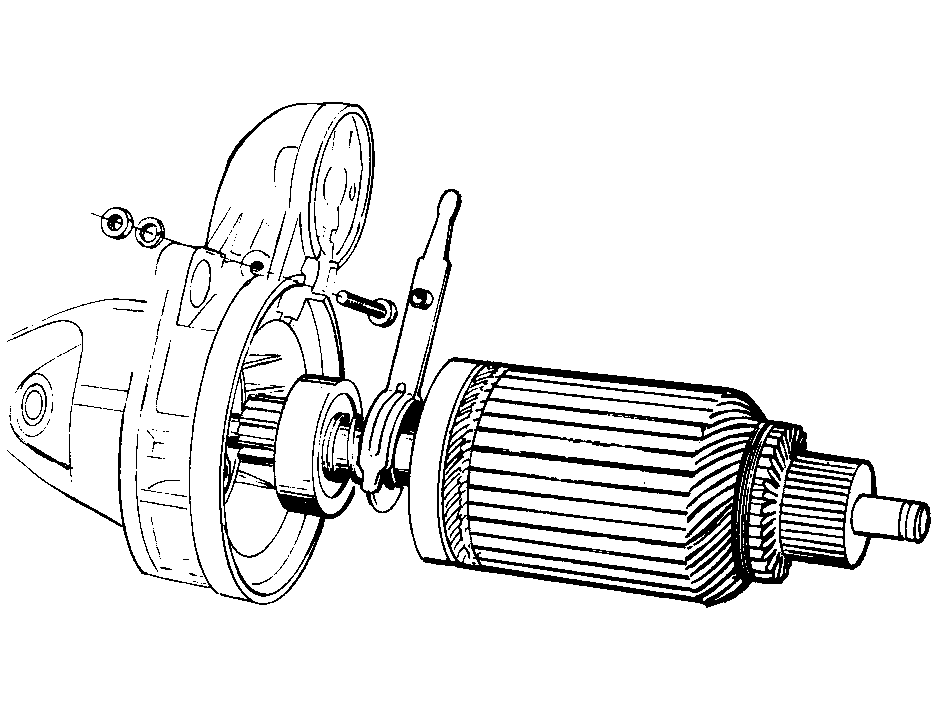

Рычаг привода и якорь

Смонтируйте рычаг привода на узле привода.Вставьте якорь в корпус со стороны привода.Поставьте винт, гайку и шайбу на рычаг привода.

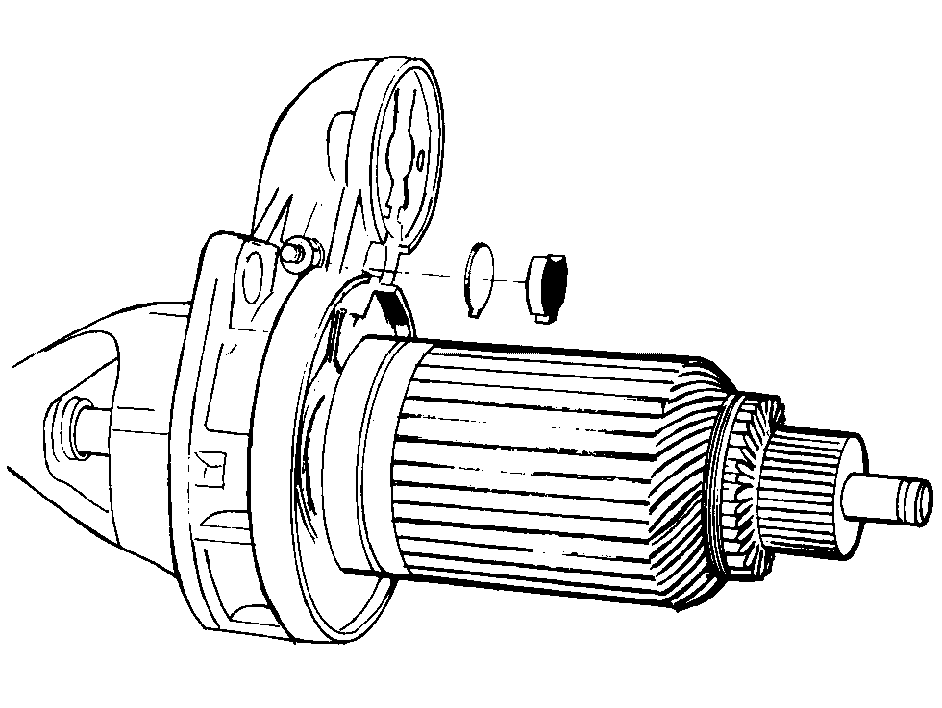

Шайбы:

Поставьте стальную и резиновую шайбы.

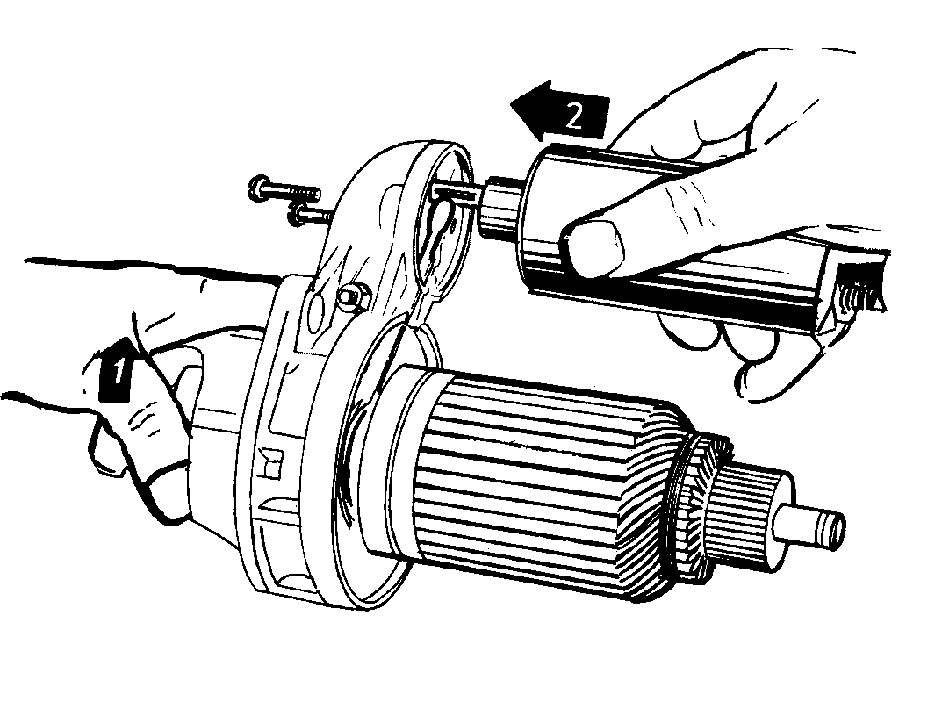

Тяговое реле

Установите тяговое реле.

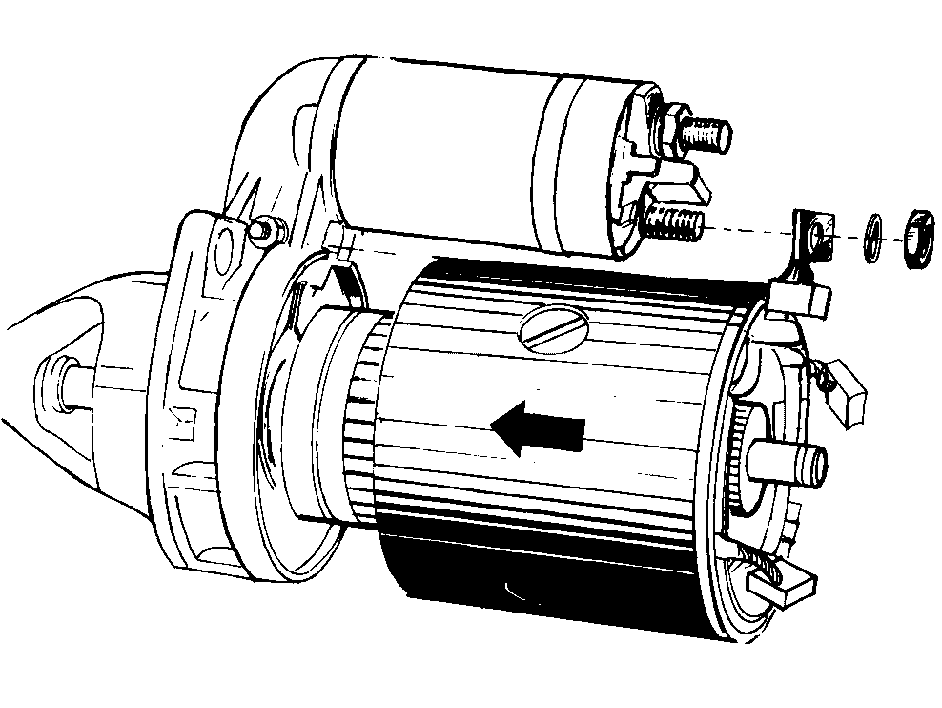

Корпус стартера

Установите корпус стартера.Подсоедините провод к тяговому реле.

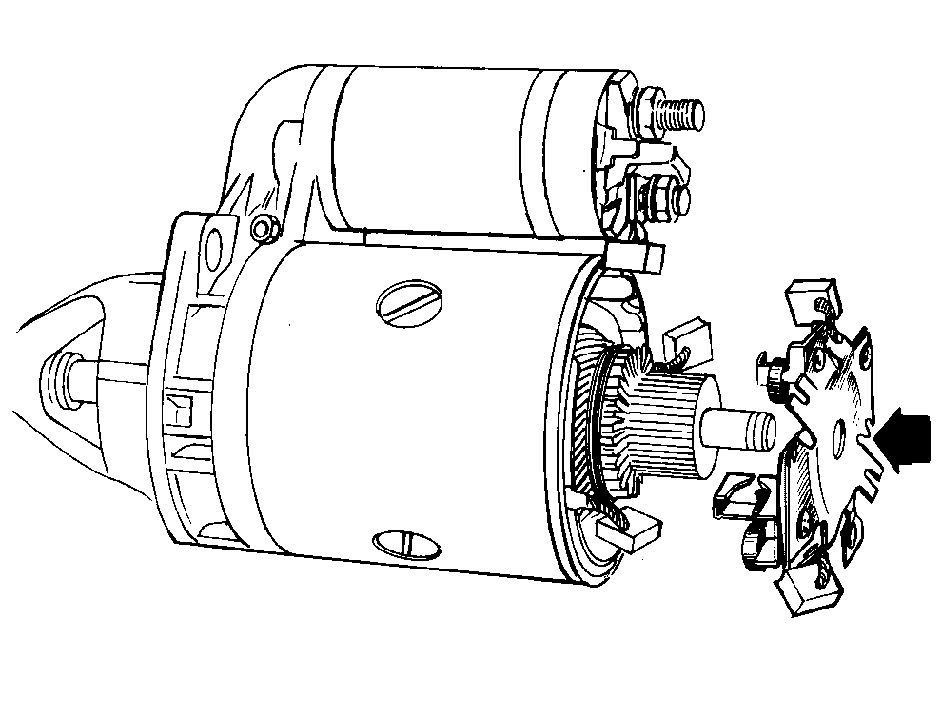

Графитные щетки

Поставьте графитные щетки и щеткодержатели.

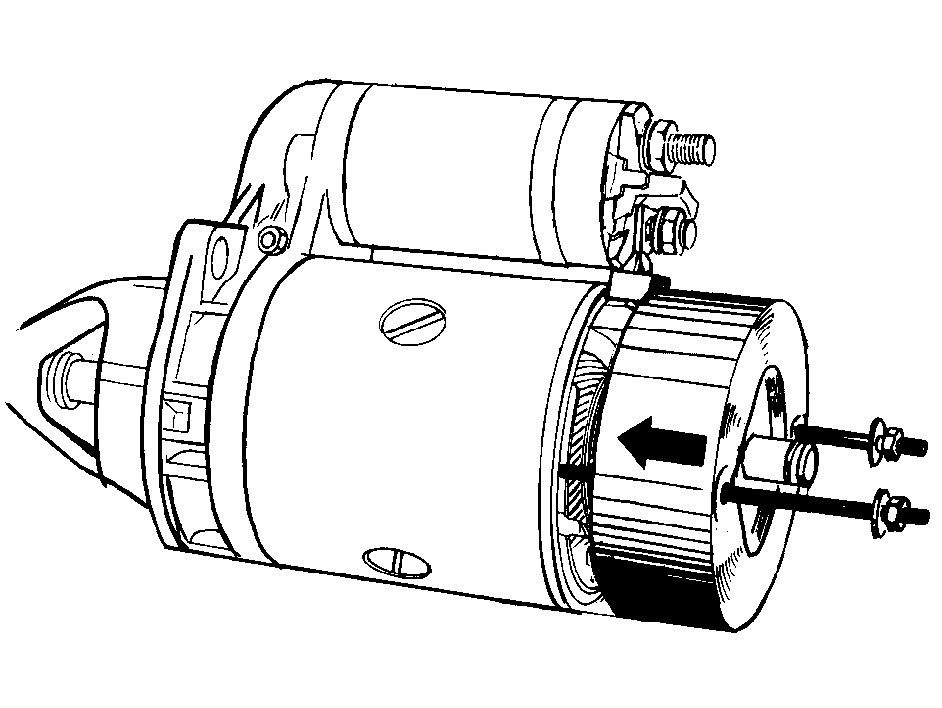

Крышка задней втулки

Установите крышку.Вставьте два стержня и затяните.

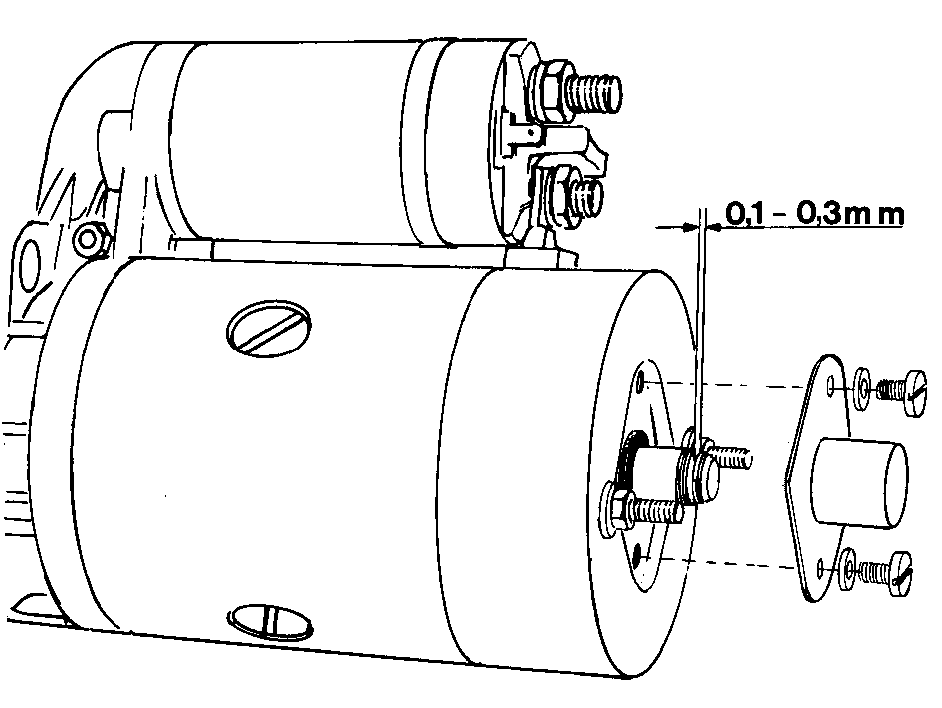

Осевой зазор

Поставьте прокладки и стопорную шайбу. Проверьте осевой зазор.Зазор = 0,1 - 0,3 мм.Отрегулируйте с помощью прокладок. Поставьте на место крышку втулкиПроверьте стартер перед установкой в автомобиль.

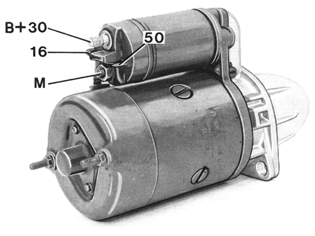

Выводы стартера

B+30 = с аккумуляторной батареи50 = с вывода 50 выключателя зажигания16 = на балластный резистор, катушка зажиганияМ = на обмотки возбуждения стартера

Проверка

Если испытательный стенд отсутствует, используйте провода от вспомогательного источника электропитания.

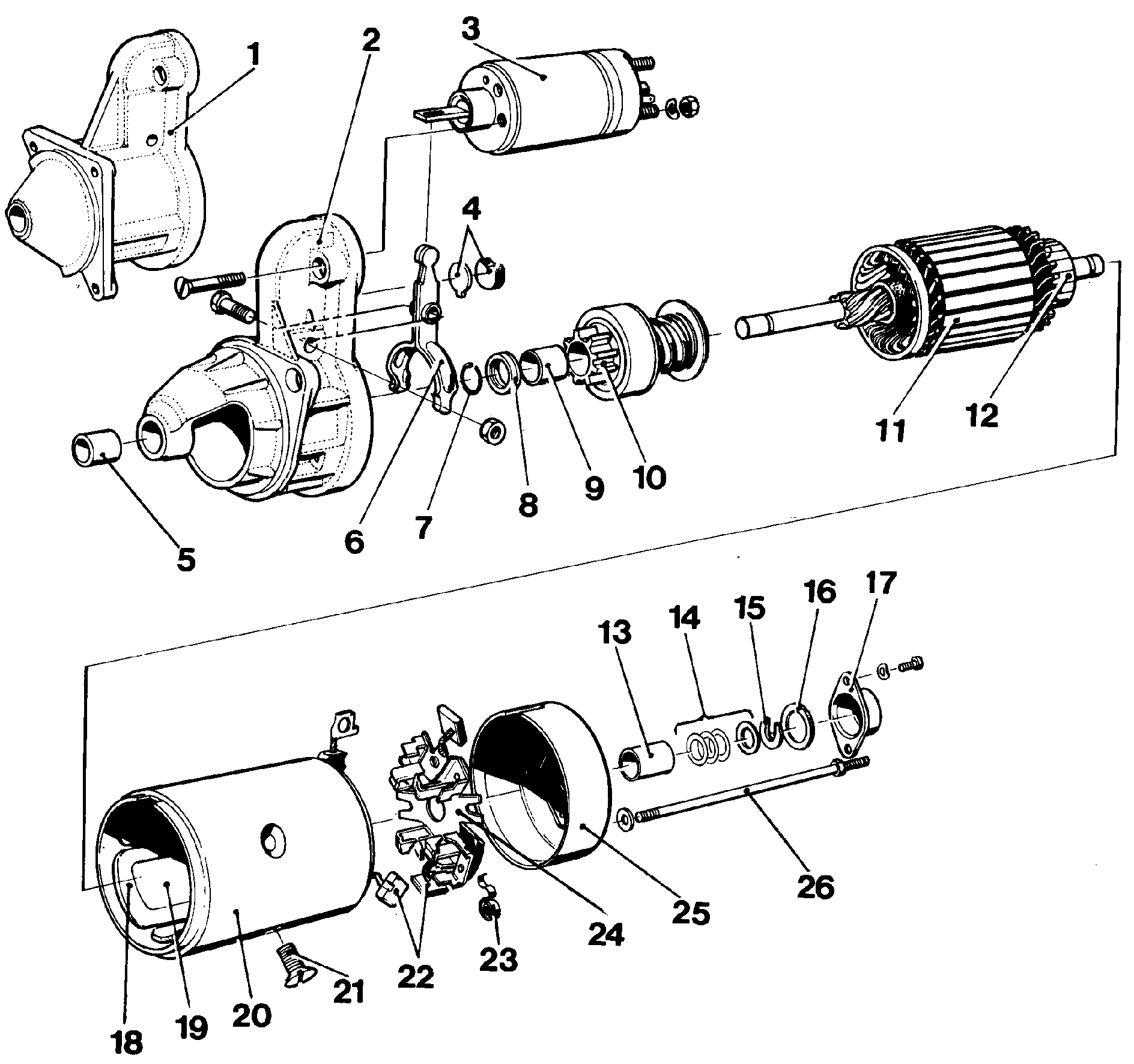

1 Корпус подшипника со стороны привода (B 27, B 28)

2 Корпус подшипника со стороны привода (B 17-B 21)

3 Тяговое реле

4 Стальная шайба и резиновая шайба

5 Втулка

6 Рычаг привода

7 Стопорная шайба

8 Ограничительное кольцо

9 Дистанционная втулка

10 Привод

11 Якорь

12 Коллектор

13 Втулка

14 Прокладки

15 Стопорная шайба

16 Уплотнительная манжета

17 Крышка втулки

18 Обмотка возбуждения

19 Полюс

20 Корпус стартера

21 Винт полюса

22 Графитная щетка

23 Пружина щетки

24 Щеткодержатель

25 Крышка втулки

26 Стержень
