Сборка головки цилиндров (D5252T MSA 15.7)

Установка клапанов

Смажьте штоки и направляющие втулки клапанов.Установите клапаны.Поверните головку цилиндров так, чтобы штоки клапанов были направлены вверх.Смажьте уплотнение штока клапана и защитный рукав.

Примечание: Защитный рукав должен быть установлен на шток клапана при установке уплотнения штока клапана.

Установите уплотнения штоков клапанов

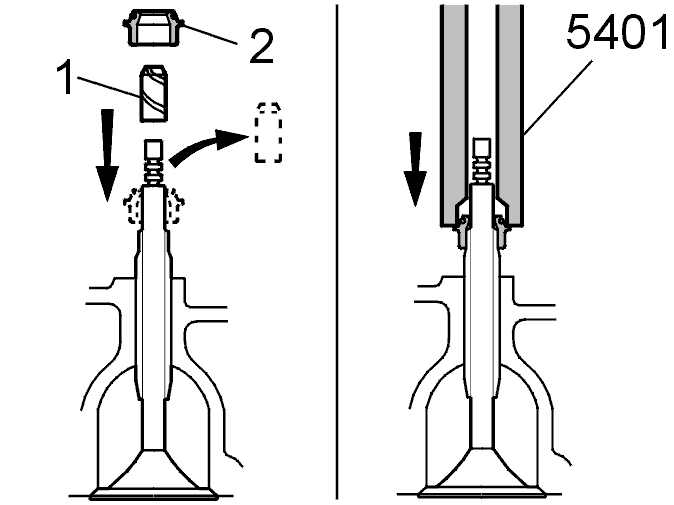

Установите уплотнение на шток клапана.Снимите защитный рукав.Установите уплотнение на направляющие втулки клапанов, вдавив его рукой до конечного положения. Используйте оправку 🔧 DORN(MONT-VENTILSKAFTSTÄTN)B172 B18E D16.

Осторожно: Во избежание повреждения, пользоваться молотком при установке уплотнений штоков клапанов нельзя.

Установка клапана и пружины клапана

Установите:

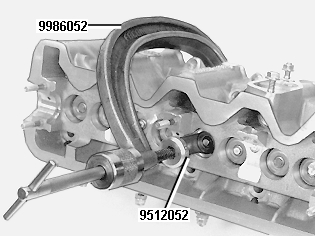

• пружину клапана и шайбу при помощи инструмента установки пружины клапана 🔧 VENTILBÅGE B21 D16 D24 и дополнительного захвата 🔧 TRYCKFOT (MED VENTILBÅGE 9986052).
• чеку клапана, убедитесь, что обе половины находятся на месте при разгруженной пружине.

Установка толкателей (приспособления для нажатия клапанов)

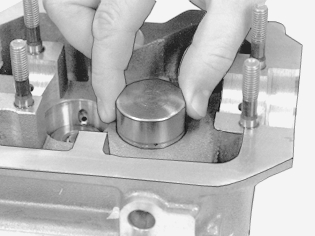

Толкатели должны быть смазаны и установлены в исходном порядке.

Примечание: Если в толкателях произошла утечка масла, их можно заполнить заново через боковые отверстия.

Установка распределительного вала

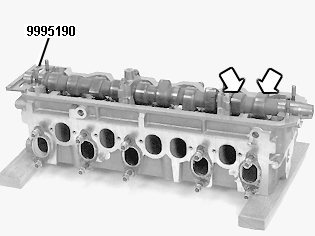

Расположите распределительный вал в головке цилиндров.Смажьте сопрягаемые поверхности на распределительном вале и в местах расположения подшипников.Расположите инструмент для регулировки распределительного вала 🔧 TOLK (KAMAXELLÄGE) на заднем конце распределительного вала и установите распределительный вал.

Осторожно: Оба кулачка распределительного вала цилиндра 1 должны быть направлены вверх.

Установите:

• крышки распределительного вала 2 и 3. Правильно поверните наконечники, центр не расположен в центре.

Поочередно затягивайте гайки, чтобы распределительный вал был под равномерным давлением. Направляйте распределительный вал инструментом для регулировки распределительного вала 🔧 TOLK (KAMAXELLÄGE) с заднего конца при затягивании наконечника.

Снимите:

• измеритель 🔧 TOLK (KAMAXELLÄGE).

Вдавите новые уплотнения в распределительный вал, смажьте уплотнения.Не вдавливайте их в самое нижнее положение. Убедитесь, что они ровные.

Установите:

• крышки распределительного вала 1 и 4.

Расположите крышку распределительного вала 4 против упорного подшипника.Затяните все четыре наконечника до 20 Н·м.Вбейте уплотнения в нижнее положение. Используйте насадку 🔧 DORN (VEVAXELTÄTNING FRÄMRE) D24 и резиновую киянку.
