Саморегулировка стояночного тормоза, перенастройка (2003, 2004)

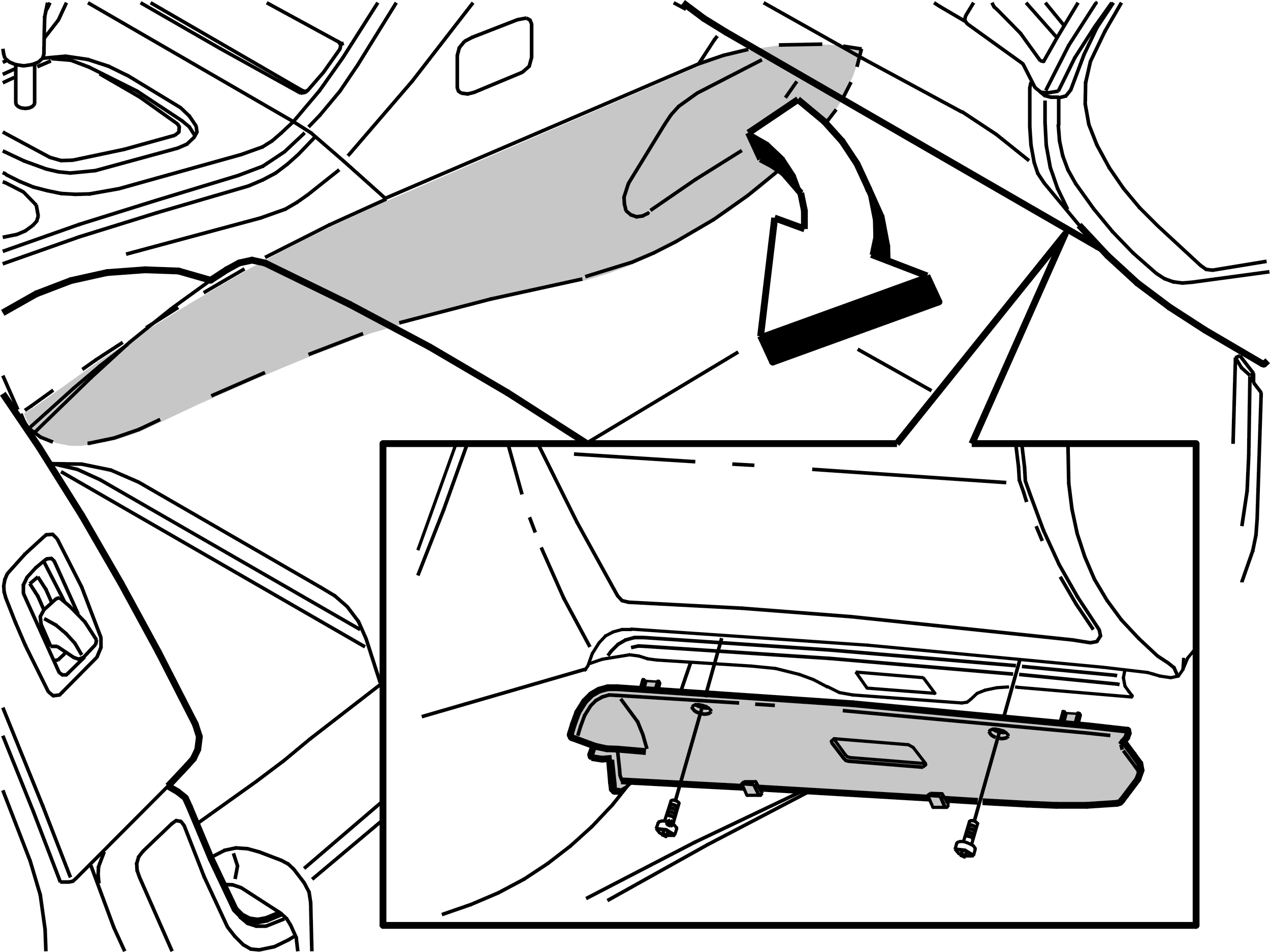

Снятие звукоизоляционных панелей

Снимите:

• панель центральной консоли
• звукоизоляционную панель, 2 винта torx.

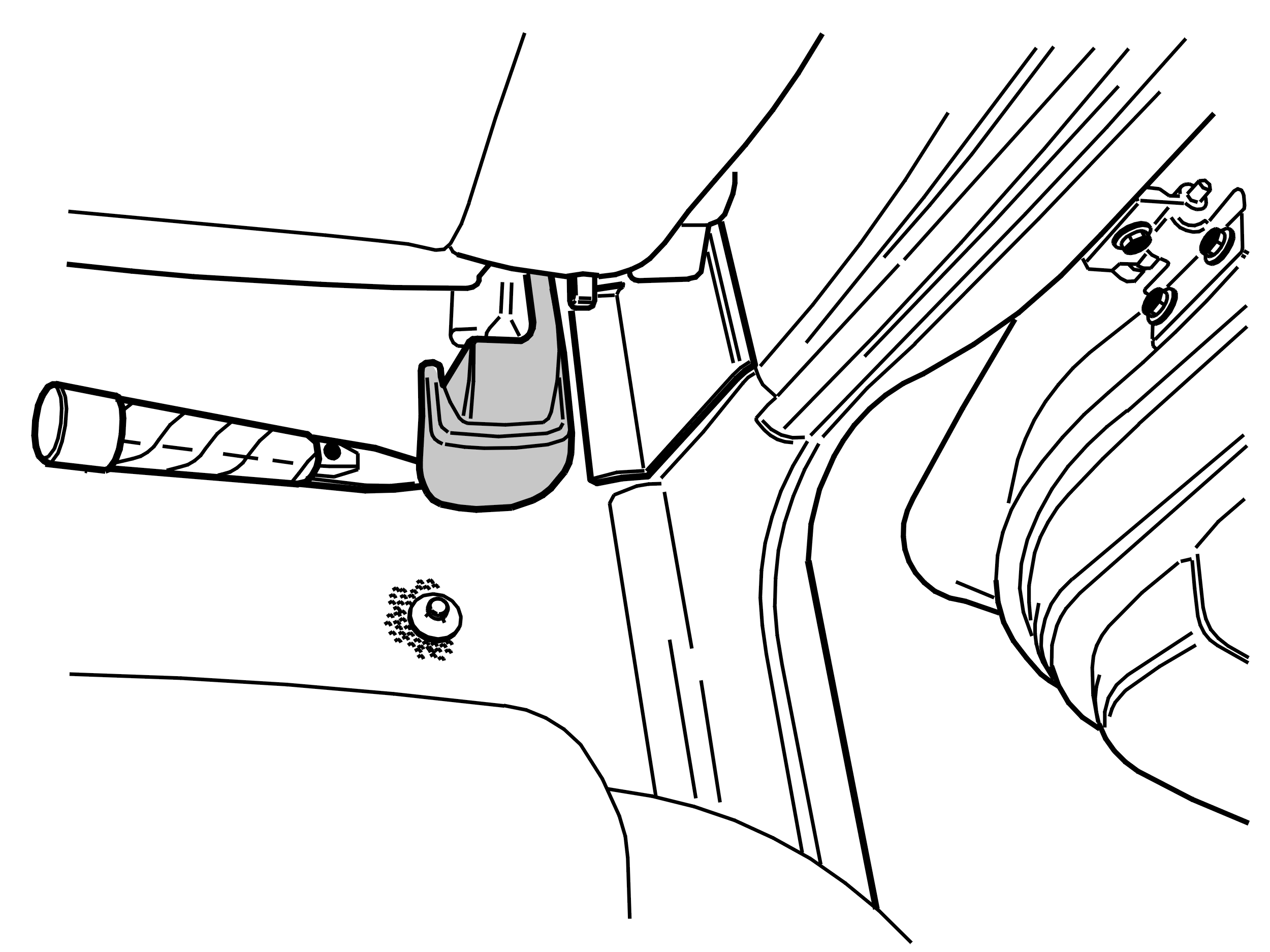

Снимите пластмассовый защитный элемент (потяните прямо назад).Ослабьте 2 винта.

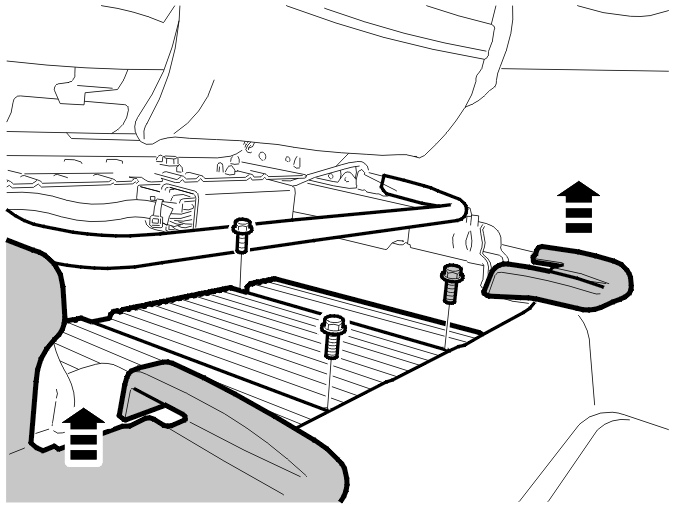

Снимите:

• пластмассовый защитный элемент (потяните прямо вверх)
• 2 винта сиденья
• 3 винта усилителя
• молдинг порога
• ковровое покрытие.

Перенастройте стояночный тормоз на нулевое положение

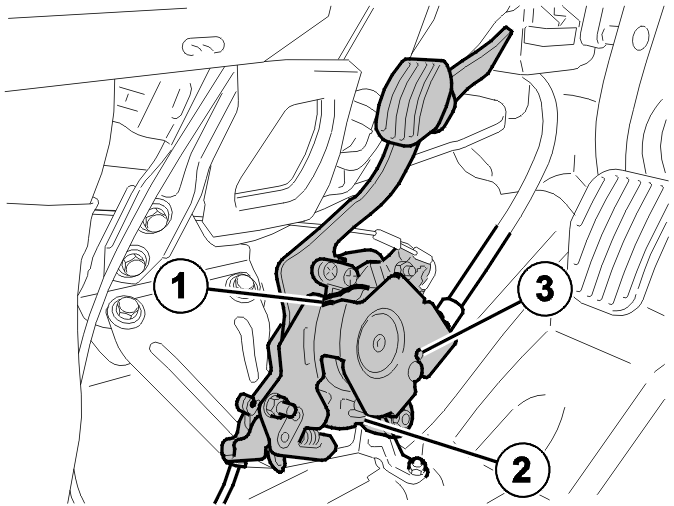

Установите шланг с внутренним диаметром 5 мм на конце фрикционной пружины (1). Откройте фрикционную пружину, так чтобы первичный трос передвигался свободно.Используйте трубный ключ, чтобы сдвинуть назад крепление (2) первичного троса. Вставьте стопорный штифт толщиной 6,5 мм в отверстие в педали (3) (он должен пройти сквозь кронштейн, шкив троса, педаль и другой кронштейн).

Перенастройка стояночного тормоза

Вдавите крепление первичного троса (2) назад на место. Снимите стопорный штифт (3).Перенастройте крепление первичного троса в рабочее положение. Снимите шланг с фрикционной пружины (1).

Завершение

Проверьте функционирование стояночного тормоза.Нажмите и отпустите педаль 5 раз.

Примечание: Только при замене.

Нажмите педаль вниз, так чтобы зажим щелкнул

Установите:

• ковровое покрытие
• молдинг порога
• 3 винта (M6) усилителя
• 4 винта (M10) сиденья
• пластмассовый защитный элемент 4 винтов.

Установка звукоизоляционной панели

Установите:

• звукоизоляционную панель, 2 винта torx
• панель центральной консоли.
