Рычаг управления, нижний, замена (2001, 2002)

Снятие заднего колеса

Поднимите и подоприте автомобиль.

Снимите:

• колпак ступицы
• заднее колесо.

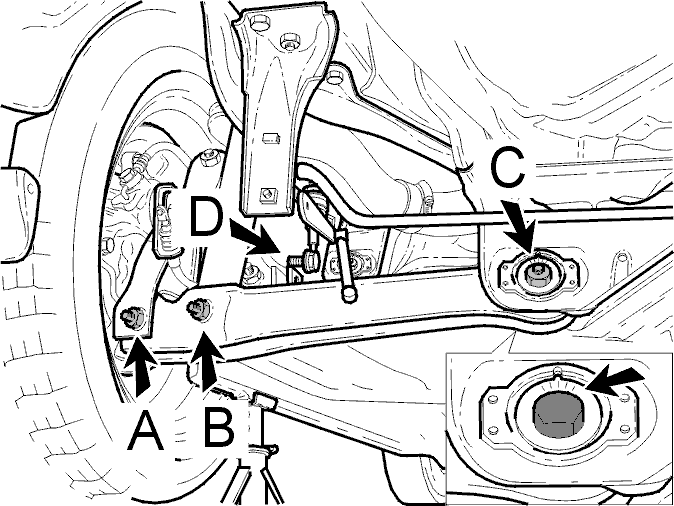

Снятие нижнего рычага управления

Отметьте положение регулировочного винта на передней стороне.

Снимите:

• гайки (A, B и С)
• гайку (D), удерживайте при помощи ключа Torx.

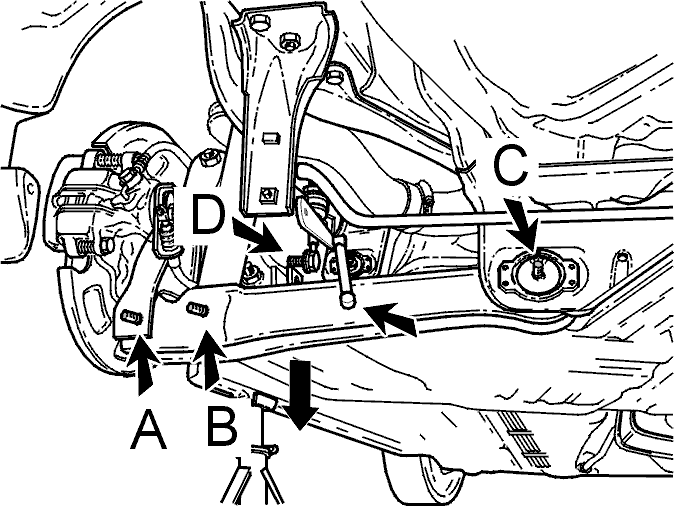

Снятие нижнего рычага управления

Снимите:

• рычаг датчика уровня GDM с шарового шарнира нижнего рычага управления, применимо только к автомобилям с GDM
• винт (В) амортизатора, нажмите нижний рычаг управления вниз
• винт (А) продольного рычага
• регулировочный винт (С) кузова
• звено (D) стабилизатора поперечной устойчивости с нижнего рычага управления
• нижний рычаг управления.

Снятие резиновой втулки

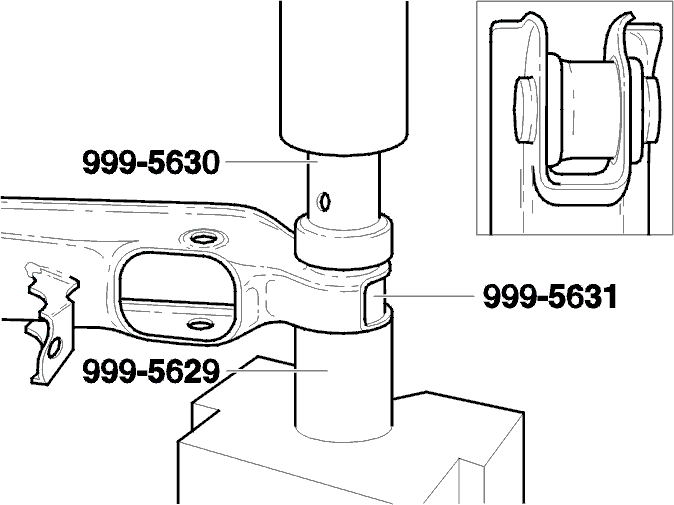

Расположите специальный инструмент🔧 DISTANS (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 в нижнем рычаге управления над резиновой втулкой.Расположите специальный инструмент🔧 MOTHÅLL (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 под резиновой втулкой.Выпрессуйте резиновую втулку. Используйте специальный инструмент 🔧 DORN (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40.

Установка резиновой втулки

Очистите рычаг управления.Расположите специальный инструмент🔧 DISTANS (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 в нижнем рычаге управления.Расположите специальный инструмент🔧 MOTHÅLL (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 под рычагом управления.Установите резиновую втулку на рычаг управления.Вдавите резиновую втулку в рычаг управления при помощи специального инструмента🔧 DORN (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40.Проверьте сборку.

Установка нижнего рычага управления

Установите:

• нижний рычаг управления на звено стабилизатора поперечной устойчивости (D)
• нижний рычаг управления при помощи регулировочного винта (С) в крепление кузова
• винт (А) продольного рычага
• рычаг датчика GDM на шаровой шарнир нижнего рычага управления, применимо только к автомобилям с GDM.

Потяните подвеску вниз. Установите винт (В) амортизатора.Затяните все гайки до касания.

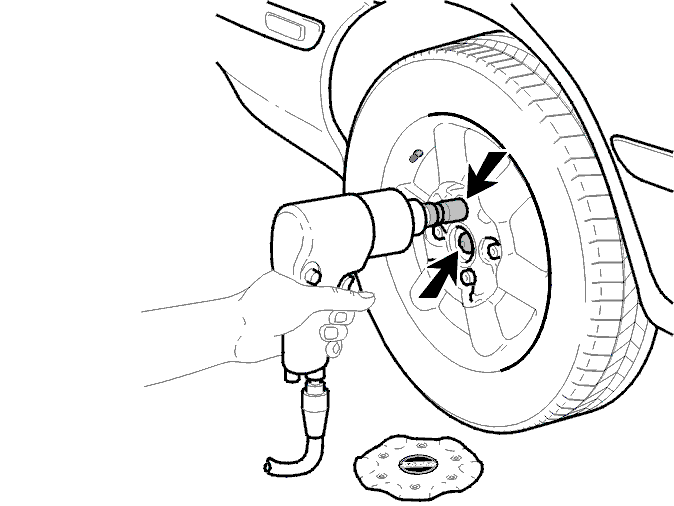

Установка заднего колеса

Убедитесь, что сопрягаемые поверхности тормозного диска и обода колеса чистые. Смажьте центральную направляющую ступицы. Используйте антикоррозийный состав номер 1161038-3. Установите колесо и слегка затяните гайки.Затем затяните по диагонали. Затяните до 110 Н·м.При затягивании ударным гайковертом должна быть использована накидная головка 🔧 ERSATT AV 9512834 .

Осторожно: Правильные моменты затяжки гаек и затягивание по диагонали важны для предупреждения возникновения напряжений в тормозном диске.

Установите колпак ступицы.

Установка нижнего рычага управления

Осторожно: Прежде чем затягивать с определенным моментом, автомобиль следует поставить на землю и качнуть несколько раз.

Затяните до:

• гайку (А) на продольном рычаге. Затяните до 90 Н·м
• гайку (В) на амортизаторе. Затяните до 90 Н·м
• гайку (С) на креплении кузова (убедитесь, что регулировочный винт находится в таком же положении, в каком он был при снятии). Затяните до 80 Н·м. Гайка с буртиком должна быть затянута. Затяните до 90 Н·м
• звено (D) стабилизатора поперечной устойчивости на нижнем рычаге управления. Затяните до 45 Н·м. Удерживайте при помощи ключа Torx.

Проверка и регулировка установки колес

См. Угол установки колес, проверка / регулировка.
