Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 (00-08) | — | 2000–2007 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снимите:
- колесо
- брызговик на боковом звене
- брызговик под рычагом управления.
Если автомобиль оборудован биксеноновыми фонарями или функцией "Четыре С"
Примечание: В автомобилях, оборудованных функцией "Четыре С", используется такой же датчик положения, как и для биксеноновых фонарей.
Снимите датчик положения. См.: Датчик положения, подвеска, сзади (Four-С), замена.
Снятие амортизатора
Закрепите рычаги управления. Используйте фиксирующие хомуты.
Примечание: Амортизаторы слегка сжаты.
Снимите:
- винт амортизатора
- амортизаторы с рычагов управления.
Снимите натяжную ленту.
Выверните винт, крепящий боковое звено к шпинделю колеса.

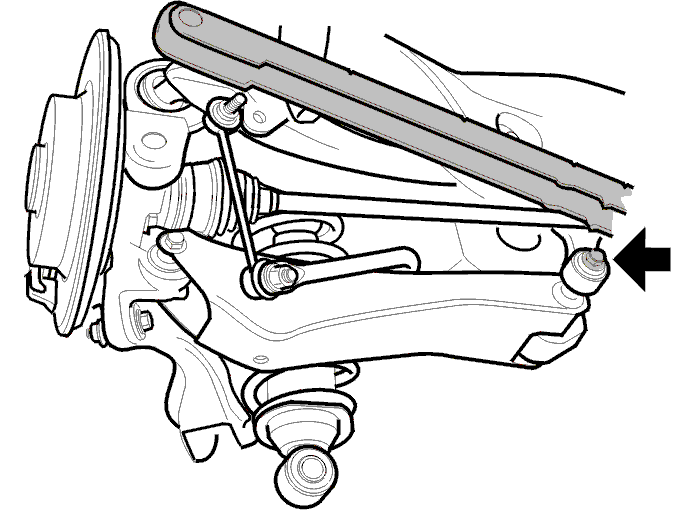

Выверните винт, крепящий поперечную рулевую тягу к шпинделю колеса. Отогните поперечную рулевую тягу вверх так, чтобы открылся доступ к винту крепления, прикрепляющему рычаг управления к подрамнику.
Снятие нижнего рычага управления

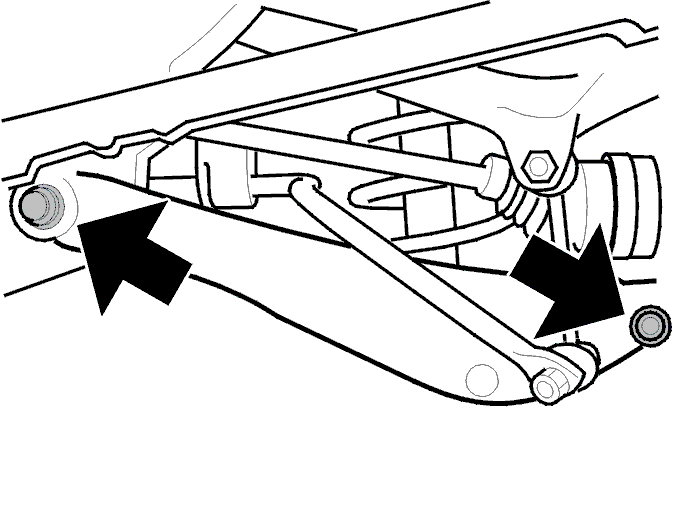

Снимите:
- 2 винта крепления на нижнем рычаге управления
- нижний рычаг управления.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка нижнего рычага управления
Установите нижний рычаг управления при помощи 2 винтов. Пока не затягивайтеПрижмите рычаг управления в нормальное положение при помощи передвижного домкрата.
Нормальное положение
- V70 2000 = 394 мм
- V70 полноприводные = 418 мм
- V70 XC = 432 мм
- S60 = 373 мм
- S80 = 380 мм.
Прижмите подвеску вверх в ее нормальное положение, см. Нормальное положение.
Затяните:
- 2 винта M12 рычага управления
- поперечную рулевую тягу к шпинделю колеса, M12.
Установка бокового звена
Слегка притяните нижний рычаг управления к точке для поддомкрачивания. Используйте фиксирующий хомут.Установите 2 винта M12 бокового звена.Уберите передвижной домкрат и снимите фиксирующий хомут
Установка амортизатора
Закрепите рычаги управления. Используйте фиксирующие хомуты.
Установите:
- амортизаторы рычагов управления
- винт M12 амортизатора.
Снимите натяжную ленту.
Если автомобиль оборудован биксеноновыми фонарями или функцией "Четыре С"
Примечание: В автомобилях, оборудованных функцией "Четыре С", используется такой же датчик положения, как и для биксеноновых фонарей.
Установите датчик положения. См.: Датчик положения, подвеска, сзади (Four-С), замена.
Завершение
Установите:
- брызговик на боковом звене, M8
- брызговик под рычагом управления при помощи 2 винтов.
Откалибруйте датчик положения "Четыре С"
Примечание: Для биксеноновых фонарей используется такой же датчик положения.
Откалибруйте датчики положения. См. систему связи автомобиля VIDA, функциональная группа 7, Подвеска и колеса.
Проверьте/отрегулируйте угол установки колес. См.: Угол установки колес, проверка / регулировка.
