Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | — | 1999–2006 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Примечание: Если автомобиль оборудован функцией "Четыре С" (Концепция непрерывного управления шасси), см. Рычаг управления, нижний, замена ("Четыре С").
Снятие
Подготовительные работы (применимо только к автомобилям с биксеноновыми фонарями)
Снимите датчик положения биксеноновых фонарей. См. Замена датчиков положения биксеноновых фонарей.

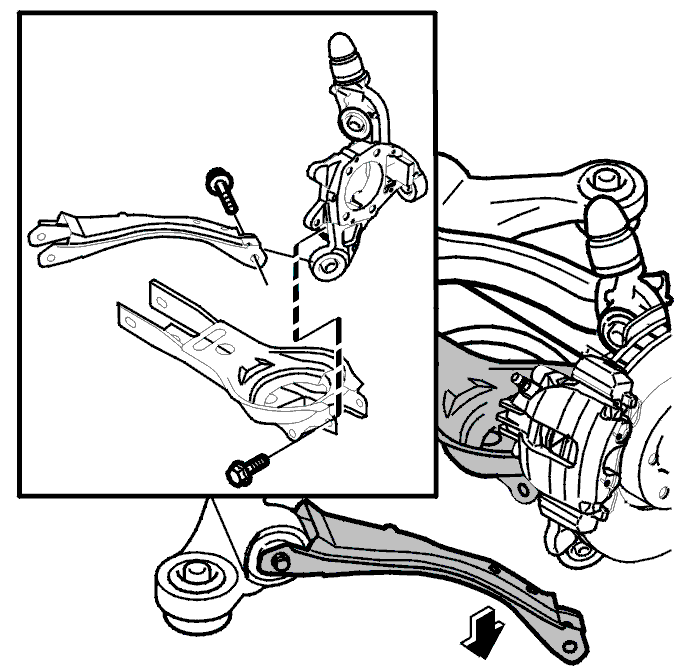

Снятие нижнего рычага управления
Снимите
- пружину и амортизатор. См. Пружина, задняя, замена
- винт на боковом звене у шпинделя колеса. Отогните боковое звено вниз
- винты в шпинделе колеса и подрамнике нижнего рычага управления
- рычаг управления.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка нижнего рычага управления
Установите рычаг управления без пружины и амортизатора на обоих концах при помощи соответствующих винтов. Затяните пальцами.Прижмите рычаг управления в нормальное положение при помощи передвижного домкрата.Затяните 2 винта M12 шпинделя колеса и подрамника нижнего рычага управления. Держите шпиндель колеса в нормальном положении.Установите боковое звено на шпиндель колеса. Опустите шпиндель колеса. Уберите передвижной домкрат.
Нормальное положение
Нормальное положение задней подвески - это расстояние от края крыла до центра колеса.S80 - 380 мм
Установка амортизатора и пружины
Установите пружину и амортизатор. См. Пружина, задняя, замена.
Заключительные операции (применимо только к автомобилям с биксеноновыми фонарями)
Установите датчик положения биксеноновых фонарей. См. Замена датчиков положения биксеноновых фонарей.
Примечание: Если автомобиль оборудован биксеноновыми фонарями, датчик положения необходимо откалибровать. Выполните калибровку согласно системе связи автомобиля VIDA, функциональная группа 3, электрическая система, задний электронный модуль (REM).
Проверьте/отрегулируйте угол установки колес. См.: Угол установки колес, проверка / регулировка.
