Рычаг управления, нижний, замена (1996, 1997)

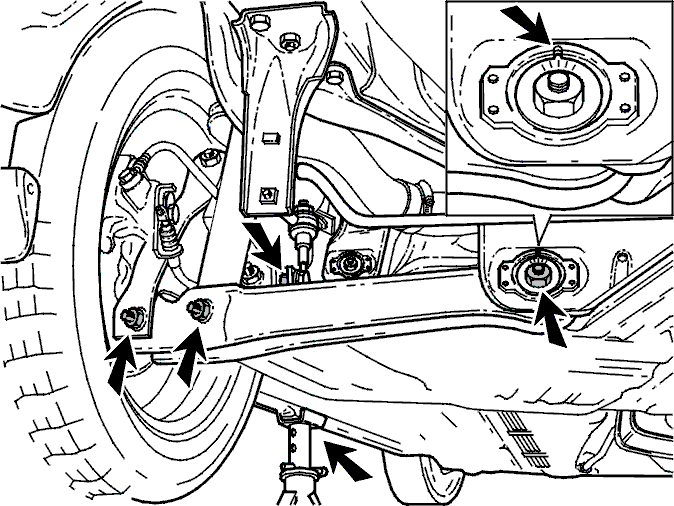

Ослабьте винты нижнего рычага управления

Отметьте положение регулировочного винта.Ослабьте три винта нижнего рычага управления.Снимите звено стабилизатора поперечной устойчивости с продольного рычага.Установите опору под кузовом автомобиля.

Снимите заднее колесо

Опускайте автомобиль до тех пор, пока колесо не освободится.Снимите колпак ступицы и гайки колеса. Снимите колесо.

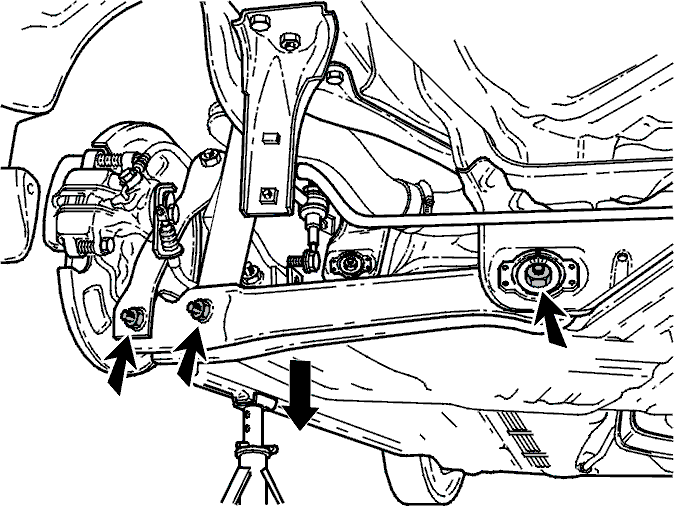

Снимите нижний рычаг управления

Снимите:

• винт амортизатора, нажмите нижний рычаг управления вниз
• винт продольного рычага
• винт кузова.

Снимите резиновую втулку нижнего рычага управления

Расположите специальный инструмент🔧 DISTANS (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 в нижнем рычаге управления над резиновой втулкой.Расположите специальный инструмент🔧 MOTHÅLL (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 под резиновой втулкой.Выпрессуйте резиновую втулку. Используйте специальный инструмент 🔧 DORN (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40.

Установите резиновую втулку нижнего рычага управления

Очистите рычаг управления. Расположите специальный инструмент🔧 DISTANS (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 в рычаге управления.Расположите специальный инструмент🔧 MOTHÅLL (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40 под рычагом управления.Установите резиновую втулку на рычаг управления. Отметьте положение.Вдавите резиновую втулку в рычаг управления при помощи специального инструмента🔧 DORN (BYTE BUSSNING/NEDRE LÄNKARM BAK) S40,V40.Проверьте сборку.

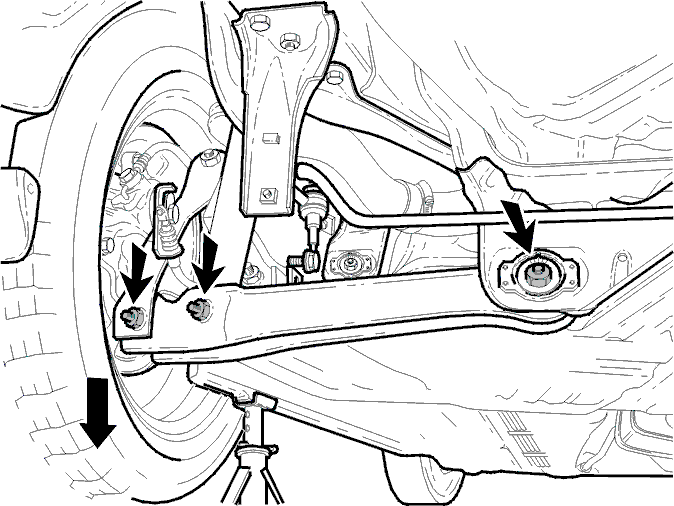

Установите нижний рычаг управления

Установите рычаг управления и регулировочный винт на стороне кузова.Расположите рычаг управления над амортизатором.Установите винт продольного рычага.Потяните подвеску вниз и установите винт амортизатора.Установите гайки. Затяните рукой.

Установите колесо

Убедитесь, что сопрягаемые поверхности тормозного диска и обода колеса чистые. Смажьте центральную направляющую ступицы. Используйте антикоррозийный состав номер 1161038-3. Установите колесо и слегка затяните гайки.Затем затяните по диагонали. Затяните до 110 Н·м.При затягивании ударным гайковертом должна быть использована накидная головка 🔧 MOMENTHYLSA 21 MM S/V40 (BLÅ/VIT) ERSÄTTER 9512661 .Дозатяните гайки рукой.

Осторожно: Правильные моменты затяжки гаек и затягивание по диагонали важны для предупреждения возникновения напряжений в тормозном диске.

Установите колпак ступицы.

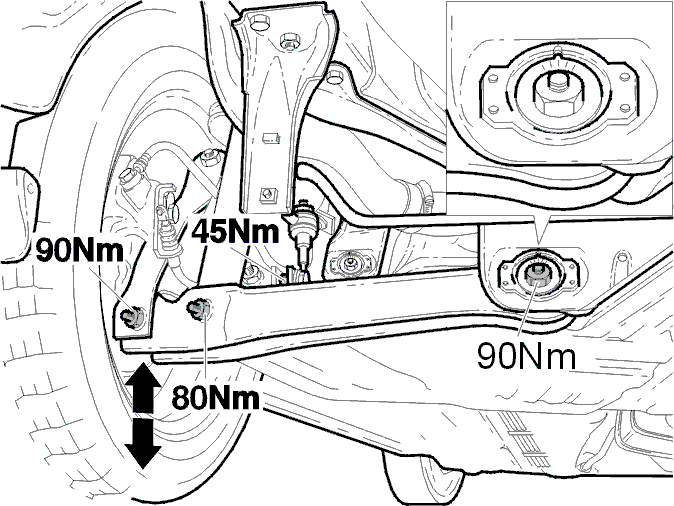

Закрепите нижний рычаг управления

Снимите опору и покачайте автомобиль несколько раз.Установите регулировочный винт в положение, в котором он был ранее.Затяните винт:

• на продольном рычаге. Затяните до 90 Н·м
• на амортизаторе. Затяните до 80 Н·м
• кузове. Затяните до 80 Н·м.

Установите звено стабилизатора поперечной устойчивости на нижнем рычаге управления. Затяните до 45 Н·м.

Проверьте / отрегулируйте установочные параметры колеса

См. Угол установки колес, проверка / регулировка.
