Рычаг управления, левая сторона, замена

Установите:

• опоры 🔧 STÖD (TILL 5006) 2ST P200,700 на крылья.
• подъемную траверсу 🔧 LYFTBYGEL (HÖJNING MOTOR) на опору. Расположите подъeмную траверсу как можно ближе к петле капота.
• подъемный крюк 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40.
• крюк 🔧 KROK (URLYFTNING MOTOR-TILL 2810). Затяните подъемный крюк приблиз. на 5 мм, чтобы разгрузить подушки двигателя.

Поднимите автомобиль

Снимите:

• колесо.
• винт передней опоры двигателя.
• винт реактивной тяги и гайку.

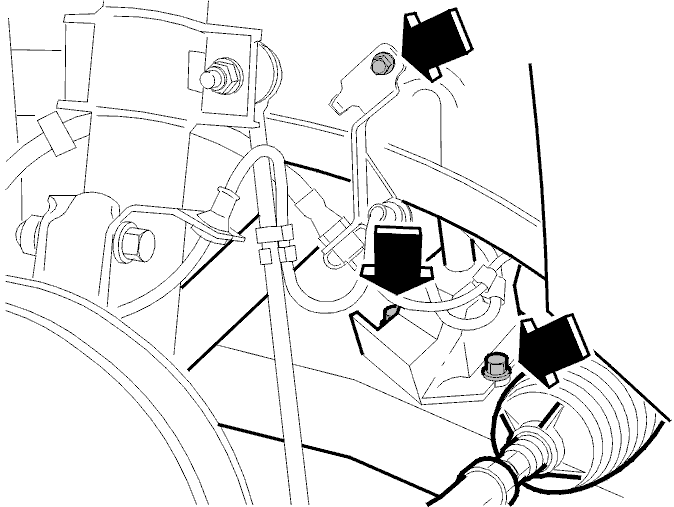

Снимите:

• винт кронштейна тормозной трубки.
• два винта подушки двигателя.

Снимите:

• винт и гайку рычага управления/шарового шарнира. Отсоедините рычаг управления от шарового шарнира.

Установите:

• защитный рукав 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800 на штифт шарового шарнира.

Снимите:

• соединение со стабилизатора поперечной устойчивости.

Установите:

• передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) и поддомкратьте до контакта с подрамником.

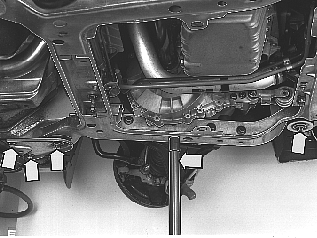

Снимите:

• два задних винта из кронштейна.
• два винта подрамника.

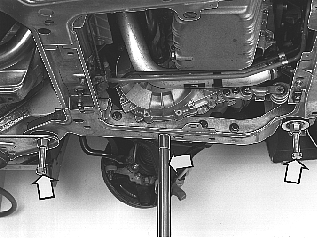

Установите:

• два винта 🔧 SKRUV VÄNSTER(SÄNKNING SUBFRAME) P800.

Опустите подрамник, используя винты 🔧 SKRUV VÄNSTER(SÄNKNING SUBFRAME) P800.

Примечание: Убедитесь, что рулевая колонка не касается края металлической панели.

Подвиньте передвижной домкрат 998 5972 к коробке передач

Поднимите коробку передач/двигатель, чтобы получить доступ к винтам рычага управления.

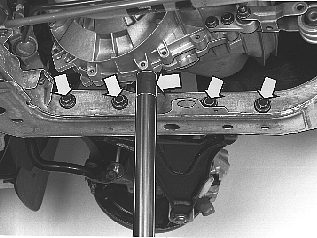

Снимите:

• четыре винта рычага управления.
• рычаг управления.
• брызговик с рычага управления.

Установите:

• брызговик на новый рычаг управления.
• рычаг управления.
• четыре винта рычага управления (используйте новые винты). Затяните до 65 Н·м. Дозатяните на угол 90°.

Уберите передвижной домкрат.

Установите:

• подрамник.Поднимите подрамник, используя винт 🔧 SKRUV VÄNSTER(SÄNKNING SUBFRAME) P800.
• передвижной домкрат 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) под подрамником.

Снимите два винта 🔧 SKRUV VÄNSTER(SÄNKNING SUBFRAME) P800.

Примечание: Используйте новые винты (2 x M14). Смажьте резьбу винтов.

Установите винты подрамника и опорного кронштейна.Затяните винты подрамника до 105 Н·м. Затяните на угол 120°. Используйте транспортир 🔧 VINKELMÄTARE.Затяните винты кронштейна подрамника до  50 Н·м.Уберите передвижной домкрат.

Установите:

• два винта подушки двигателя. Затяните до  50 Н·м.
• кронштейн тормозного шланга.

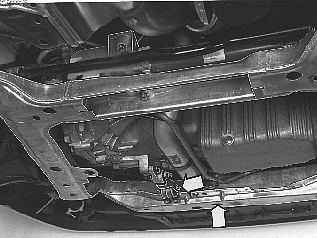

Установите:

• передний винт крепления двигателя. Затяните до 50 Н·м.
• винт и гайку на реактивной тяге. Используйте новую гайку. Затяните до 35 Н·м. Дозатяните на угол 90°.

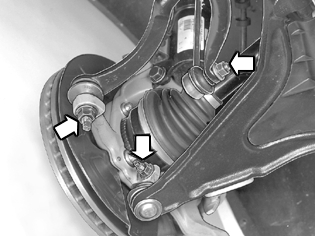

Установите:

• винты и гайки рычага управления/шарового шарнира и поворотной цапфы. Затяните до 50 Н·м.
• гайку звена стабилизатора поперечной устойчивости. Затяните до 50 Н·м.
• колесо.

Опустите автомобиль.

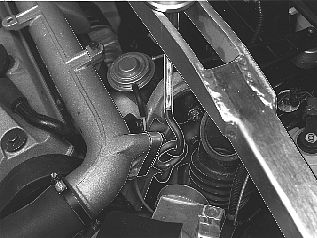

Снимите:

• крюк 🔧 KROK (URLYFTNING MOTOR-TILL 2810).
• подъемный крюк 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40.
• подъемную траверсу 🔧 LYFTBYGEL (HÖJNING MOTOR) с опоры.
• опоры 🔧 STÖD (TILL 5006) 2ST P200,700 с крыльев.
