Рычаг стеклоочистителя / скребок, ветровое стекло, замена (2003, 2004)

Подготовка

• Убедитесь, что электродвигатель стеклоочистителя находится в исходном положении. Включите зажигание. Включите и выключите стеклоочистители
• Выключите зажигание.

Скребки стеклоочистителя ветрового стекла

• Отведите рычаг стеклоочистителя
• Снимите скребок стеклоочистителя.

Рычаги стеклоочистителя ветрового стекла

• Снимите защитную крышку с гайки
• Защищайте задний край капота и рычаг стеклоочистителя. Например, используйте ленту (как показано на иллюстрации)
• Ослабьте гайку рычага стеклоочистителя на несколько оборотов. Оставьте гайку на месте, чтобы защитить резьбу на шейке вала
• Прижмите рычаг стеклоочистителя вниз. Осторожно постучите по нему. Используйте пластмассовую киянку (как показано на иллюстрации)
• Снимите гайку и рычаг стеклоочистителя.

Рычаги стеклоочистителя ветрового стекла

• Вдавите рычаг стеклоочистителя на место на шейке вала
• Завинтите гайку на место, не затягивая

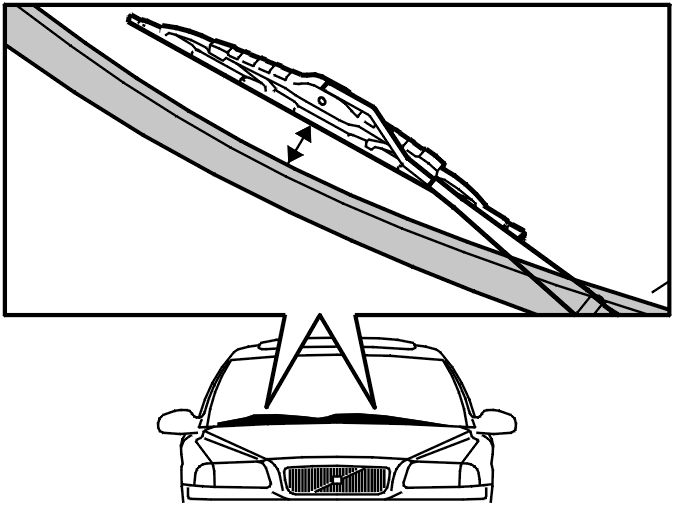

• Отрегулируйте рычаг стеклоочистителя в правильное положение. Смотрите иллюстрацию.

Сторона водителяРасстояние от центра скребка стеклоочистителя до верхнего края отделочной накладки должно быть 75 мм.Сторона пассажираРасстояние от центра скребка стеклоочистителя до верхнего края отделочной накладки должно быть 90 мм.

• Затяните гайку. Затяните до20 Н·м
• Установите защитный кожух над гайкой.

Примечание: Снимите ленту для маскирования с рычагов стеклоочистителей и края капота.

Скребки стеклоочистителя ветрового стекла

В обратном порядке.

Другая информация

Чтобы отрегулировать рычаги управления. См.Тяги управления / механизм стеклоочистителя, регулировка.
