Рычаг переключателя передач, регулировка (2)

Снятие рычага переключателя передач и верхней панели узла переключателя передач, коробка передач с ручным управлением (прокладочный шар)

Сдвиньте левое переднее сиденье в крайнее заднее положение.Снимите боковую панель на левой стороне центральной консоли.

Снятие ручки рычага переключателя передач

Прижмите вниз ручку рычага переключателя передач и поверните на четверть влево. Затем потяните ручку прямо вверх.

Снятие панелей

Снимите панель держателя авторучки.

Снятие панели

Осторожно вдавите защелки вовнутрь и поднимите панель.

Снятие окантовки переключателя передач (прокладочный шар)

Отсоедините окантовку переключателя передач (прокладочный шар) от центральной консоли.

Примечание: Заметьте положение защелок на центральной консоли.

Вдавите задние защелки. Слегка поднимите вверх окантовку переключателя передач (прокладочный шар). Осторожно потяните окантовку переключателя передач (прокладочный шар), так чтобы он
освободился из фиксатора. (Сдвиньте окантовку переключателя передач (прокладочный шар) по направлению к положению 5-й передачи).Осторожно поднимите окантовку переключателя передач (прокладочный шар) с центральной консоли, проведите окантовку над рычагом переключателя передач и поместите в сторону.

Снятие рычага переключателя передач с узла переключателя передач

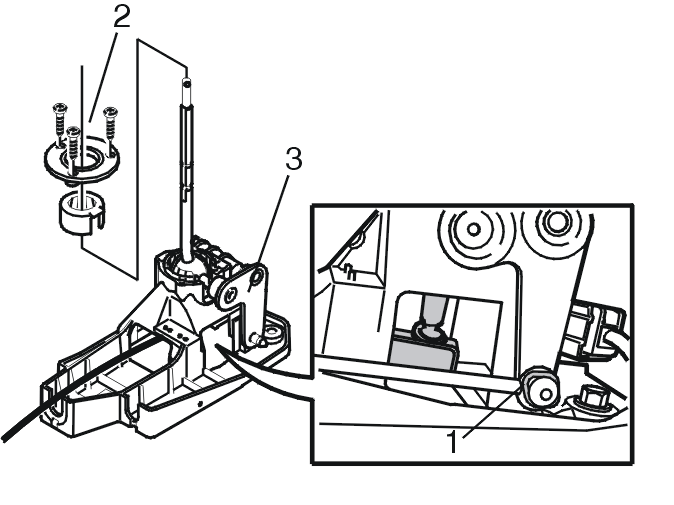

Снимите:

• фиксатор (1) бокового троса углового рычага, а затем отогните трос коробки передач наружу
• все три винта крышки (2)
• крышку и сепаратор
• рычаг переключателя передач (3) с углового рычага (слегка поднимите рычаг переключателя передач вверх и отведите его от углового рычага).

Замена рычага переключателя передач

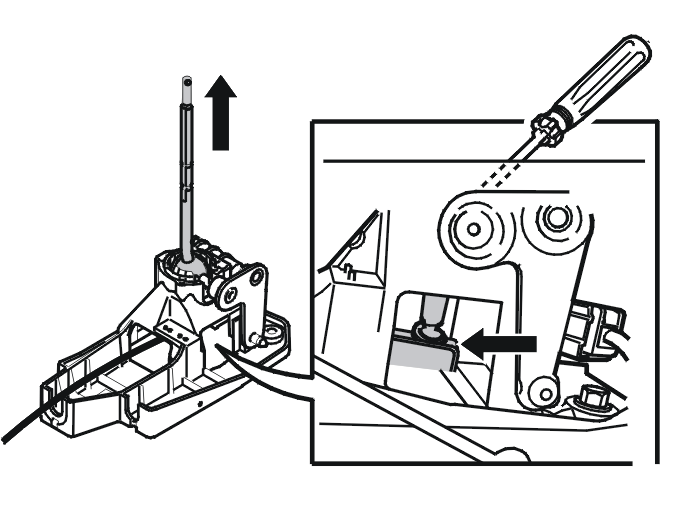

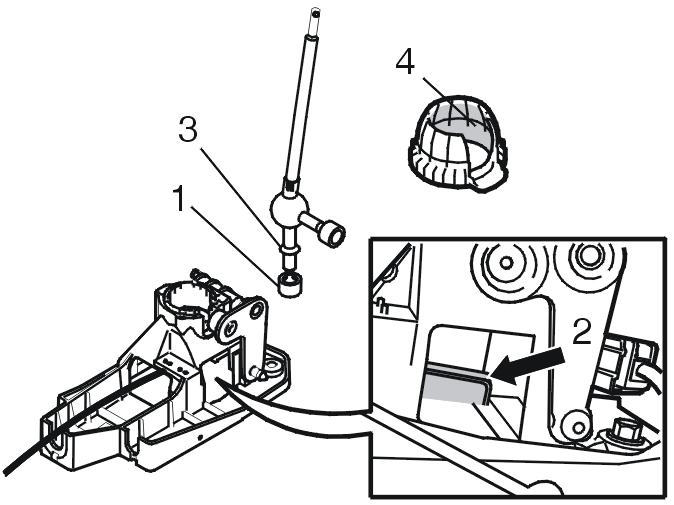

Снятие рычага переключателя передач с крепления троса коробки передач.Поднимите рычаг переключателя передач и поверните так, чтобы более короткая часть была направлена вправо.Используйте отвертку, чтобы поддеть одну сторону стопорного зажима, одновременно потянув рычаг переключателя передач прямо вверх.

Смазывание сепаратора рычага переключателя передач

Поднимите трубку троса. Нанесите небольшое количество смазки для подшипников колес (номер 1161241) внутрь кабельного канала (2).Нанесите небольшое количество смазки для подшипников колес (номер 1161241) на пластмассовое регулировочное кольцо (3), закрепленное на рычаге и на черной резиновой втулке.Нанесите небольшое количество силиконовой смазки (номер 1161326) внутрь нижнего сепаратора (4) и между верхним и нижним сепараторами.Закрепите сепаратор на рычаге.

Сборка рычага переключателя передач

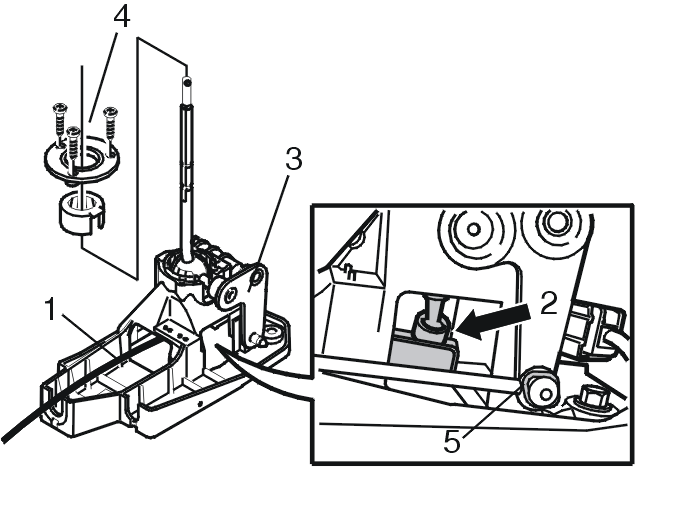

Захватите трос коробки передач (1) и вставьте в узел переключателя передач.Прижмите вниз рычаг переключателя передач в кабельном канале (2) (в этом случае стопорный зажим откроется).Убедитесь, что стопорный зажим закрепил рычаг переключателя передач на тросе, осторожно потянув трос.Нанесите небольшое количество силиконовой смазки (номер 1161326) в вырез для углового рычага.Выровняйте рычаг переключателя передач и закрепите в угловом рычаге (3).Нанесите небольшое количество силиконовой смазки (номер 1161326) на большой шар рычага переключателя передач, а затем установите верхний сепаратор.Установите крышку и винты (4).Затяните винты.

Установка троса коробки передач

Согните трос коробки передач влево.Установите стопорные зажимы (5) на трубке.Закрепите трос коробки передач около углового рычага.Убедитесь, что трос коробки передач надежно закреплен.Установите заново боковую панель на центральной консоли.

Смазывание креплений верхней панели узла переключателя передач, коробка передач с ручным управлением (прокладочный шар)

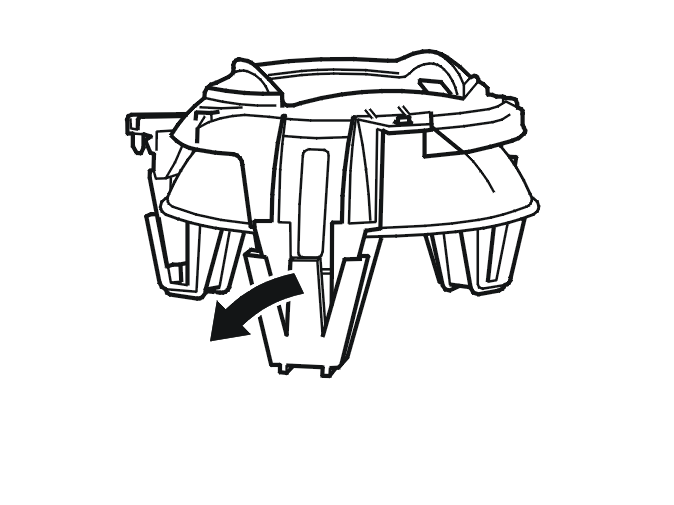

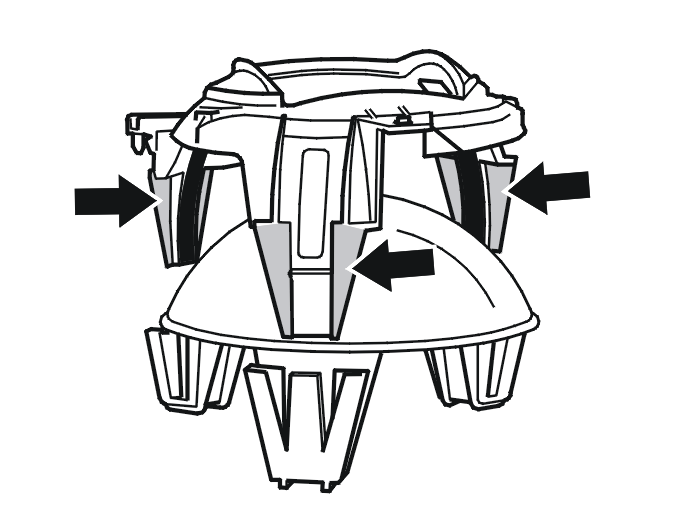

Отогните каждый зажим (x3) наружу, одновременно потяните каждую из сторон вверх и на один из зажимов.Начните изнутри.Нанесите небольшое количество силиконовой смазки (номер 1161326) на каждый зажим на стороне войлочного элемента.

Осторожно: Не наносите смазку на войлок.

Продолжайте нанесением смазки на наружные стороны защелок.Нанесите небольшое количество силиконовой смазки (номер 1161326) на наружные стороны защелок и на выступ.

Установка верхней панели узла переключателя передач, коробка передач с ручным управлением

Осторожно: Осторожно установите верхнюю панель узла переключателя передач, коробка передач с ручным управлением (прокладочный шар).

Установите заново верхнюю секцию на нижнюю (может быть выровнено только одним способом). Убедитесь, что каждый зажим закрепляется в фиксаторе.Сотрите лишнюю смазку.

Осторожно: Не наносите смазку на компоненты салона.

Установка верхней панели узла переключателя передач, коробка передач с ручным управлением (прокладочный шар), в центральной консоли

Расположите окантовку переключателя передач (прокладочный шар) над рычагом переключателя передач.Осторожно вставьте окантовку переключателя передач (прокладочный шар) в центральную консоль (переведите рычаг переключателя передач в положение 5-й передачи).Закрепите корпус переключателя передач (прокладочный шар) сначала в передних защелках, а затем зафиксируйте в задней.

Установка панелей

Установите обе панели.

Установка ручки рычага переключателя передач

Установите ручку рычага переключателя передач. Поверните ручку на четверть оборота вправо.

Проверка положения рычага переключателя передач

Рычаг переключателя передач должен быть расположен в центре. Если рычаг не в центре, см. трос коробки передач, регулировка (этап Подготовительные работы, Регулировка рычага переключателя передач).

Подготовительные работы

Примечание: Трос коробки передач необходимо отрегулировать, так чтобы рычаг переключателя передач находился в центре на верхней панели узла переключателя передач, коробка передач с ручным
управлением (прокладочный шар).

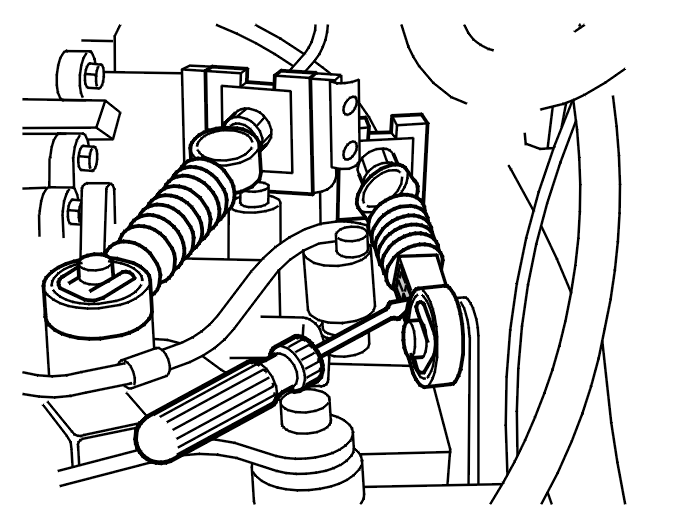

Выберите нейтральную передачу.Снимите клапан системы выделения паров топлива с корпуса воздухоочистителя (применимо только к моделям с турбонаддувом).Поддевайте фиксатор (желтый), пока он не достигнет разблокированного положения. Используйте отвертку. (Фиксатор должен оставаться в этом положении во время всей установки)

Регулировка рычага переключателя передач

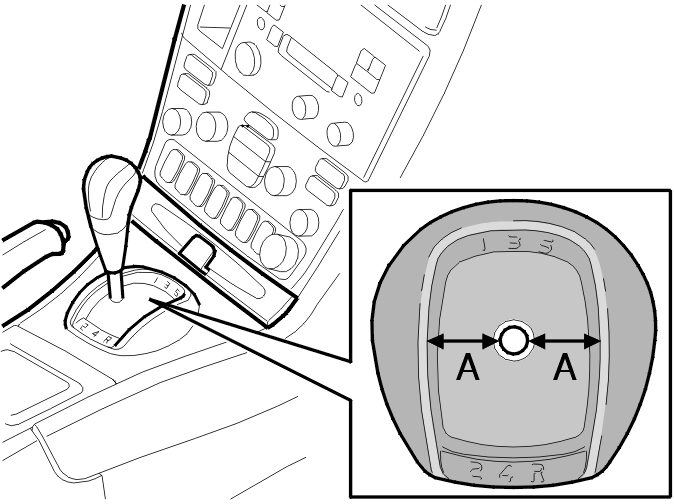

Отрегулируйте рычаг переключателя передач, так чтобы он находился в центральном положении на верхней панели узла переключателя передач, коробка передач с ручным управлением (прокладочный шар).Измерьте расстояние (A-A) от боковой стороны рычага переключателя передач до верхнего края корпуса.Расстояние должно быть 30 - 31 мм на обеих сторонах.Вдавите фиксатор на место, чтобы выполнить сборку заново, после регулировки троса коробки передач.Измерьте расстояние еще раз.Убедитесь, что все передачи легко выбираются.Соберите корпус воздухоочистителя и продувочный клапан.
