Рулевое колесо, кожа

• Поверните ключ зажигания в положение I, чтобы разблокировать замок рулевого колеса.
• Отсоедините отрицательный провод аккумуляторной батареи.

Примечание: После отключения питания в течение непродолжительного периода система SRS остается активированной. Поэтому подождите три минуты перед началом работы.

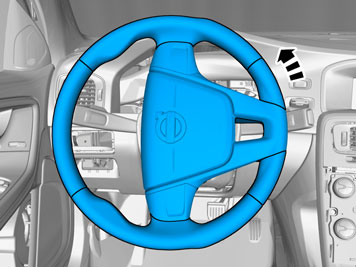

• Освободите рычаг и потяните рулевую колонку назад.

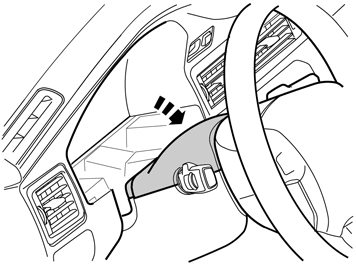

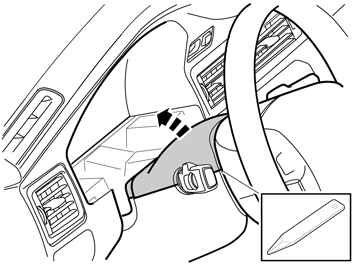

• Осторожно отогните резиновое уплотнение в кожухе рулевого колеса по периметру.

• Осторожно потяните и снимите панель с резиновым уплотнением.

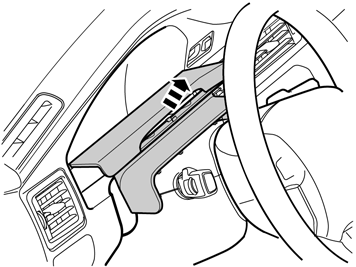

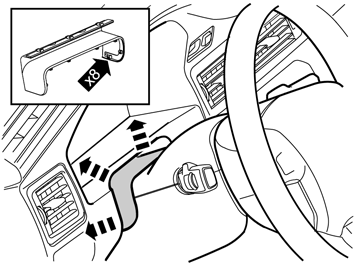

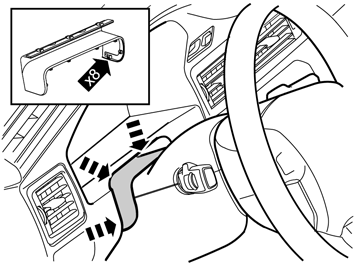

• Осторожно отогните верхний кожух от нижнего в заднем крае. Снимите кожух. Он установлен с зажимами по бокам.

• Поверните рулевое колесо на четверть оборота, чтобы получить доступ к двум отверстиям сзади рулевого колеса.

Иллюстрации A и B

• Используйте отвертку шириной минимум 5,2 мм и длиной 200-250 мм.

Иллюстрации A, B, C и D

Иллюстрация A

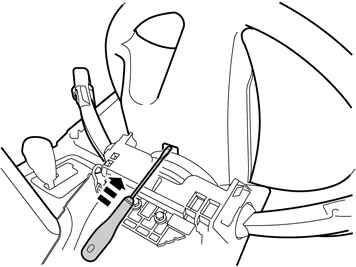

• Введите отвертку в большое отверстие на задней стороне задней плоскости рулевого колеса.

Иллюстрация B

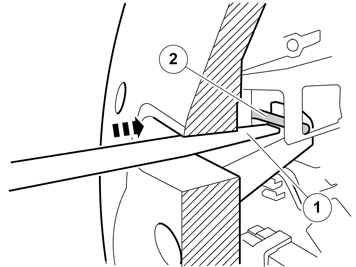

• Введите острие отвертки (1) под стопорную пружину (2).

Иллюстрация C

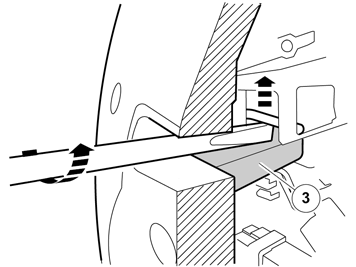

• Поверните отвертку так, чтобы конец отжимал пружину вверх, пока она не сможет пройти мимо стопорного крюка (3).

Иллюстрация D

• Осторожно отсоедините одну сторону модуля рулевого колеса. Она крепко зафиксирована.
• Поверните рулевое колесо на 180º.
• Повторите для стопорной пружины на другой стороне.
• Поверните рулевое колесо в нейтральное положение.

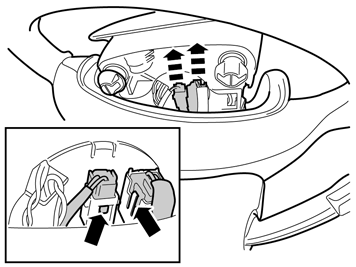

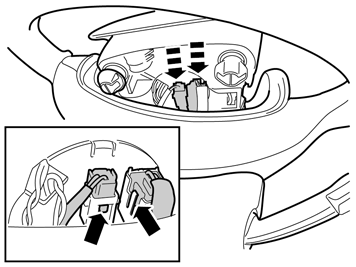

• Осторожно откиньте назад модуль рулевого колеса, чтобы получить доступ к контактным разъемам в верхнем крае.
• Вдавите фиксаторы на контактных разъемах (малый рисунок) и освободите их.

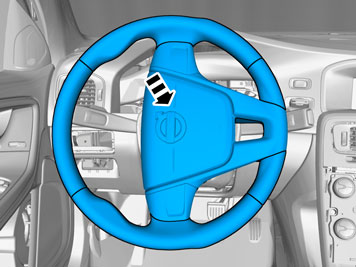

• Переместите модуль рулевого колеса в сторону.

Осторожно: Во время выполнения работы расположите модуль рулевого колеса в защищенном положении передней стороной вверх.

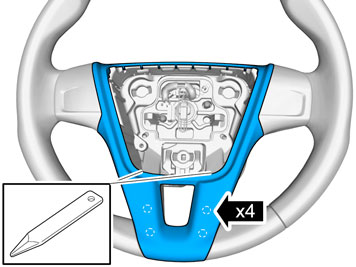

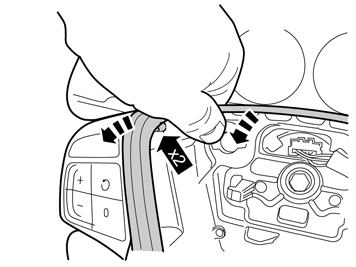

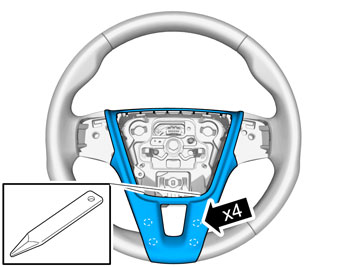

• Возьмитесь за панель в верхнем левом углу и осторожно потяните ее, чтобы штифт отцепился. Используйте обе руки.
• Повторите операцию с другой стороны.

• Возьмите гладилку, поверните и осторожно потяните панель вниз для освобождения с обеих сторон. Отложите ее. Новый компонент имеется в комплекте.

• Отсоедините контактный разъем.

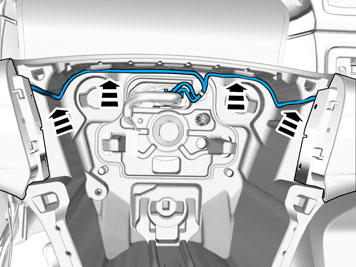

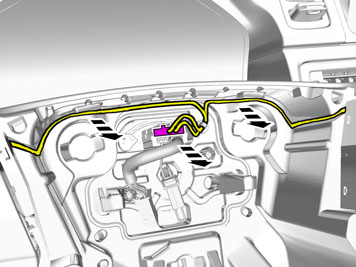

• Освободите провода.

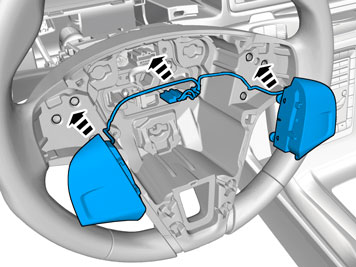

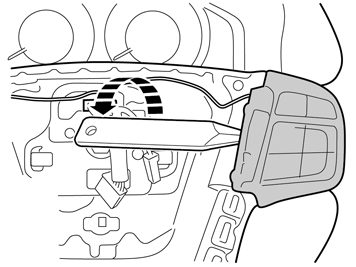

• Снимите левый и правый кнопочный пульт/блок кнопочного пульта с рулевого колеса, осторожно отсоединив их с помощью гладилки из пластмассы.
• Поверните гладилку, чтобы выдавить кнопочный пульт. Они крепко зафиксированы тремя штифтами в рулевом колесе, поэтому требуется усилие для их снятия.

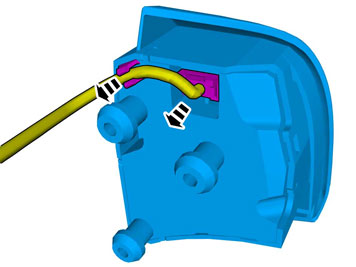

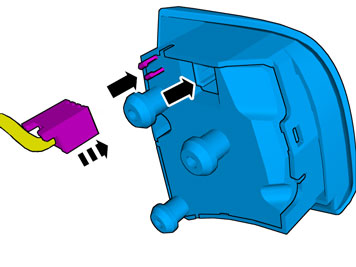

• Отсоедините контактный разъем от кнопочного пульта.
• Повторите для другой стороны.

• Освободите винт в рулевом колесе, но не снимайте винт.

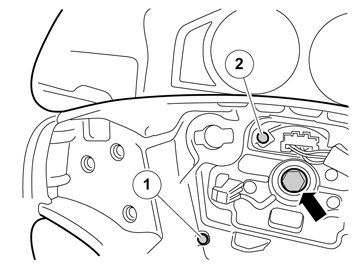

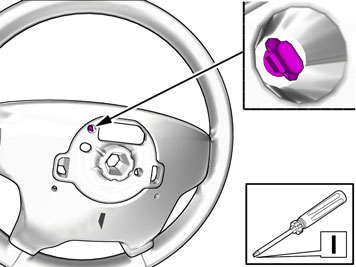

• Возьмите винт (1) и привинтите его в крепление (2) в контактном ролике.
• Снимите винт и рулевое колесо.

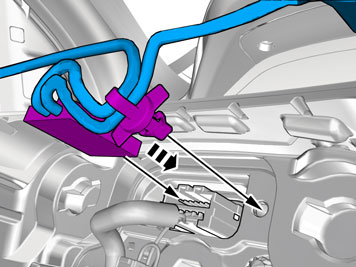

• Снимите зажим для проводов.

• Возьмите новое рулевое колесо и установите направляющие штифты в контактный ролик в отверстия в рулевом колесе.
• Возьмите новый винт для рулевого колеса и завинтите его от руки.

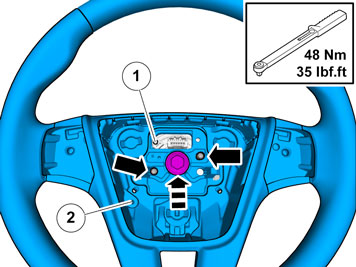

• Снимите винт в креплении (1) в контактном ролике и установите его на место в положение (2).
• Подтяните и затяните с моментом винт рулевого колеса.

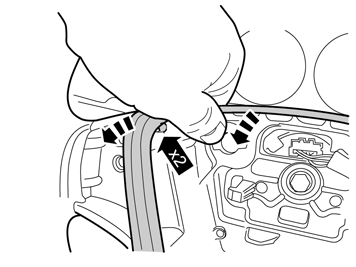

• Возьмитесь за панель в верхнем левом углу и осторожно потяните ее, чтобы штифт отцепился. Используйте обе руки.
• Повторите операцию с другой стороны.

• Возьмите гладилку, поверните и осторожно потяните панель вниз для освобождения с обеих сторон.

• Подсоедините кнопочные пульты с обеих сторон.

• Прижмите кнопочные пульты.

• Подсоедините контактный разъем.
• Установите зажим.

• Закрепите провода.

• Возьмите панель и прижмите в рулевое колесо.

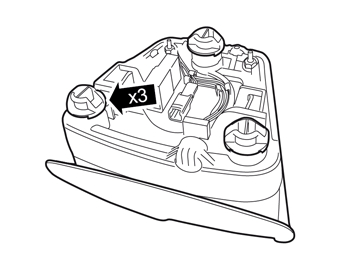

• Возьмите модуль рулевого колеса и проверьте, чтобы три пружинных держателя были на нем закреплены. Если какой-либо держатель застрял в основании рулевого колеса, снимите его и установите на модуль рулевого колеса.

• Подсоедините два контактных разъема к модулю рулевого колеса.
• Расположите модуль рулевого колеса в центре рулевого колеса и прижмите его в основание рулевого колеса.
• Проверьте, чтобы он был прочно установлен и чтобы его можно было вдавить по периметру.

• Установите ключ зажигания в положение 0.
• Присоедините на место отрицательный провод аккумуляторной батареи

Внимание: Когда зажигание включается первый раз после отсоединения аккумулятора, это необходимо выполнять, находясь вне автомобиля - протяните руку и избегайте рабочей зоны подушек безопасности.

• Установите ключ зажигания в положение II.
