Рулевое колесо (2009, 2010)

• Для выключения замка рулевого колеса поверните ключ зажигания в положение I.
• Отсоедините отрицательный провод аккумуляторной батареи.

Примечание: После отключения питания в течение непродолжительного периода система SRS остается активированной. Поэтому подождите три минуты перед началом работы.

• Освободите рычаг и потяните рулевую колонку назад.

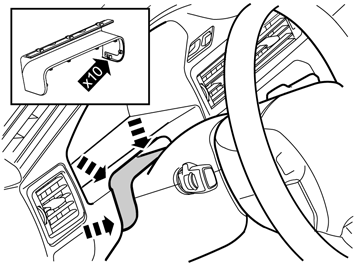

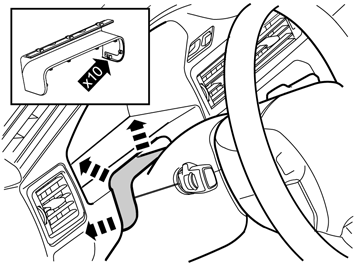

• Осторожно отогните резиновое уплотнение в кожухе рулевого колеса по периметру.

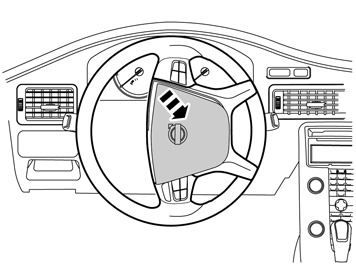

• Осторожно потяните и снимите панель с резиновым уплотнением.

• Осторожно отогните верхний кожух от нижнего в заднем крае. Снимите кожух. Он установлен с зажимами по бокам.

• Поверните рулевое колесо на четверть оборота, чтобы получить доступ к двум отверстиям сзади рулевого колеса.

Иллюстрации A и B

• Используйте отвертку шириной минимум 5,2 мм и длиной 200-250 мм.

Иллюстрация A

• Введите отвертку в большое отверстие на задней стороне задней плоскости рулевого колеса.

Иллюстрация B

• Введите острие отвертки (1) под стопорную пружину (2).

Иллюстрация C

• Поверните отвертку так, чтобы конец отжимал пружину вверх, пока она не сможет пройти мимо стопорного крюка (3).

Иллюстрация D

• Осторожно отсоедините одну сторону модуля рулевого колеса. Она крепко зафиксирована.
• Поверните рулевое колесо на 180º.
• Повторите для стопорной пружины на другой стороне.
• Поверните рулевое колесо в нейтральное положение.

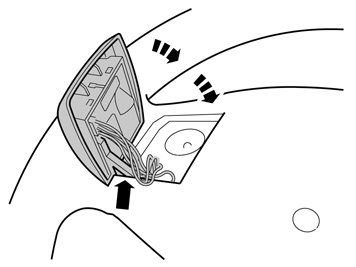

• Осторожно откиньте назад модуль рулевого колеса, чтобы получить доступ к контактным разъемам в верхнем крае.
• Вдавите фиксаторы на контактных разъемах (малый рисунок) и освободите их.
• Отложите в сторону модуль рулевого колеса

• Осторожно: > Разместите модуль рулевого управления передней стороной вверх в надёжном месте на время выполнения работ.

• Возьмитесь за панель в верхнем левом углу и осторожно потяните ее, чтобы штифт отцепился. Используйте обе руки.
• Повторите операцию с другой стороны.

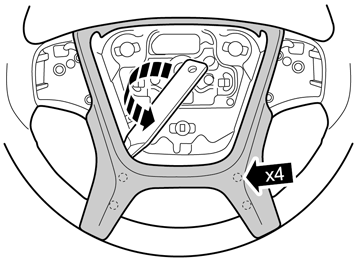

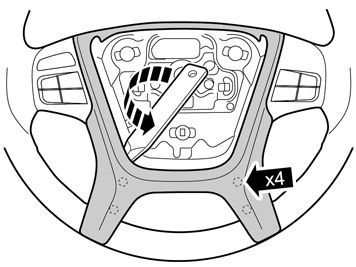

• Возьмите гладилку, поверните и осторожно потяните панель вниз для освобождения с обеих сторон. Отложите ее. Новый компонент имеется в комплекте.

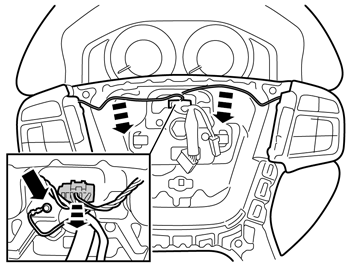

• Освободите зеленый контактный разъем в контактном ролике.
• Освободите кабель заземления с основания рулевого колеса.
• Освободите провода к кнопочным пультам из мест расположения в рулевом колесе.

• Снимите левый и правый кнопочный пульт/блок кнопочного пульта с рулевого колеса, осторожно отсоединив их с помощью гладилки из пластмассы.
• Поверните гладилку, чтобы выдавить кнопочный пульт. Они крепко зафиксированы тремя штифтами в рулевом колесе, поэтому требуется усилие для их снятия.

Относится только к автомобилям с кнопочным пультом для RTI

• Отсоедините разъём (1) правого кнопочного пульта для RTI.
• Выверните винт (2).

• Поддев кнопочный пульт за передний край, отведите его вверх и освободите его задний край от рулевого колеса.
• Потянув, извлеките проводку из рулевого колеса.

Относится ко всем моделям

• Освободите винт в рулевом колесе, но не снимайте винт.
• Возьмите винт (1) и привинтите его в крепление (2) в контактном ролике.
• Снимите винт и рулевое колесо и отложите их.
• Возьмите новое рулевое колесо и винт из комплекта.

Относится только к автомобилям с кнопочным пультом для RTI

• Снимите крышку на задней стороне правой спицы нового рулевого колеса.

Относится ко всем моделям

• Возьмите новое рулевое колесо и установите направляющие штифты в контактный ролик в отверстия в рулевом колесе.
• Возьмите новый винт для рулевого колеса и завинтите его от руки.

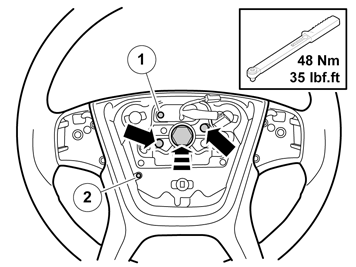

• Снимите винт в креплении (1) в контактном ролике и установите его на место в положение (2).
• Подтяните и затяните с моментом винт рулевого колеса.

• Возьмитесь за панель в верхнем левом углу и осторожно потяните ее, чтобы штифт отцепился. Используйте обе руки.
• Повторите операцию с другой стороны.

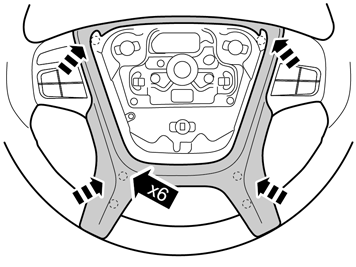

• Возьмите гладилку, поверните и осторожно потяните панель вниз для освобождения с обеих сторон.

Относится только к автомобилям с кнопочным пультом для RTI

Иллюстрации A и B

• Введите провода кнопочного пульта для RTI на задней стороне рулевого колеса и вытяните их вперёд.

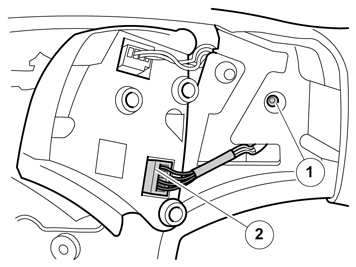

• Установите кнопочный пульт на задней стороне рулевого колеса и закрепите его винтом (1).
• Подсоедините контактный разъём (2) к правому кнопочному пульту рулевого колеса.

Относится ко всем моделям

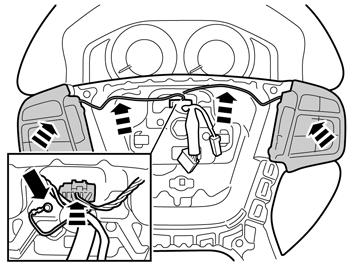

• Установите кнопочные пульты на место.
• Расположите провода в их пазах.
• Подсоедините зеленый контактный разъем в контактном ролике.
• Затяните кабель заземления.

• Возьмите панель и прижмите в рулевое колесо.

• Возьмите модуль рулевого колеса и проверьте, чтобы три пружинных держателя были на нем закреплены. Если какой-либо держатель застрял в основании рулевого колеса, снимите его и установите на модуль рулевого колеса.

• Подсоедините два контактных разъема к модулю рулевого колеса.
• Расположите модуль рулевого колеса в центре рулевого колеса и прижмите его в основание рулевого колеса.
• Проверьте, чтобы он был прочно установлен и чтобы его можно было вдавить по периметру.

Прокладка минусового провода после работы с деталью SRS

• Внимание: > Следите за тем, чтобы при выполнении этой работы никого не было в автотранспортном средстве.

• Перед использованием ключа зажигания активируйте систему SRS согласно: "VIDA/ ДИАГНОСТИКА/ АВТОМОБИЛЬНАЯ КОММУНИКАЦИЯ/ Расширенная/ SRS/ Подача напряжения в систему SRS".

• Инициируйте положение оконных стёкол согласно: "VIDA/ ДИАГНОСТИКА/ АВТОМОБИЛЬНАЯ КОММУНИКАЦИЯ/ Расширенная/Инициирование положение окна".
