Рулевое колесо (2007, 2008)

• Для выключения замка рулевого колеса поверните ключ зажигания в положение I.
• Отсоедините отрицательный провод аккумуляторной батареи.

Примечание: Система SRS остаётся в активном состоянии в течение некоторого времени после прекращения подачи напряжения. Поэтому, прежде чем приступать к работе, подождите 3 минуты.

• Поверните рулевое колесо на четверть оборота, чтобы получить доступ к двум отверстиям сзади рулевого колеса.

• Введите отвёртку в отверстие (1) сзади рулевого колеса под прямым углом к его плоскости. Введите отвёртку насколько это возможно и почувствуйте, где находится конец пружины (2) замка.

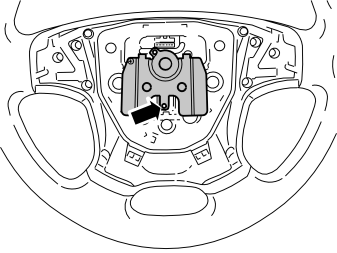

• Разместите конец отвёртки сверху на пружине замка согласно рисунку.
• Отгибая отвёртку вверх к верхней кромке отверстия (1), нажмите её концом на пружину замка (2) вниз настолько, чтобы она отпустила и одна сторона модуля рулевого колеса вышла под действием пружины и освободилась из кронштейна.
• Поверните рулевое колесо на половину оборота в другом направлении и выполните соответствующие операции на другой стороне.
• Поверните рулевое колесо в нейтральное положение.

• Выньте модуль рулевого колеса.
• Снимите два разъёма (1) для проводов зажигания надувной подушки безопасности, сжав для этого стопорные собачки на сторонах и вынув разъёмы в направлении прямо наружу.

Примечание: Разъёмы закреплены очень жёстко, однако при их снятии не используйте никаких инструментов.
- Отложите в сторону модуль рулевого колеса.

Внимание: Разместите модуль рулевого управления передней стороной вверх в надёжном месте на время выполнения работ.

• Снимите левый и правый кнопочный пульт/имитацию кнопочного пульта с рулевого колеса, осторожно отогнув их пластмассовым пазовым бруском. Произведите поворот бруска, чтобы нажатием вывести кнопочный пульт. Они закреплены очень прочно на трёх цапфах в рулевом колесе и для их снятия требуется сила.

Относится только к автомобилям с кнопочным пультом для RTI

• Отсоедините разъём (1) правого кнопочного пульта для RTI.
• Выверните винт (2).

Относится только к автомобилям с кнопочным пультом для RTI

• Поддев кнопочный пульт за передний край, отведите его вверх и освободите его задний край от рулевого колеса.
• Потянув, извлеките проводку из рулевого колеса.

Относится ко всем моделям

• Отсоедините провод заземления.

• Выверните три винта в кольце выключателя сигнала, вытяните его немного и отсоедините зелёный разъём (1).

• Выверните винт в рулевом колесе, однако пока ещё не снимайте рулевое колесо.
• Установите рулевое колесо прямо.

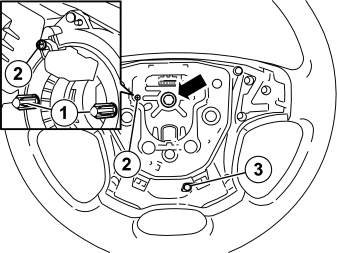

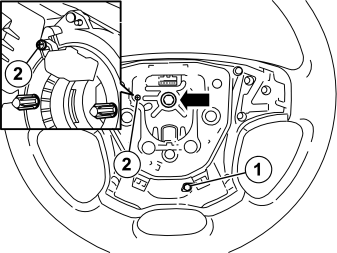

• Выверните винт (1) и установите его в контактный ролик (2).
• Снимите рулевое колесо и выньте провода через отверстие в нём. Отложите рулевое колесо в сторону.

Относится к автомобилям, укомплектованным гасителем колебаний

• Удалите винт и снимите гаситель колебаний. Перенесите гаситель колебаний на новое рулевое колесо.

Относится только к автомобилям с кнопочным пультом для RTI

• Снимите крышку на задней стороне правой спицы нового рулевого колеса.

Относится ко всем моделям

• Возьмите новое рулевое колесо и через отверстие в нём введите провода.
• Осторожно установите рулевое колесо, удерживая его прямо, и выверьте направляющие штифты (1) по контактному ролику.
• Выверните винт (2) в контактном ролике и вновь установите его в держатель (3).
• Установите новый винт в рулевом колесе. Момент затяжки 40 Нм.

• Возьмите кольцо выключателя сигнала с кнопочным пультом.
• Проверьте наличие трёх пружин на нижней стороне кольца выключателя сигнала.
• Установите кольцо выключателя сигнала в новом рулевом колесе.
• Установите три винта и затяните их перекрёстно моментом 8± Нм.

Примечание: Винты самонарезающие, что может обусловить медленное их ввёртывание.
- Введите провода зажигания в держатель (1).
- Подсоедините зелёный разъём (2).
- Проверьте работу кольца выключателя сигнала, нажав для этого на него по всей окружности. Должен слышаться металлический звук, когда встречаются три контактные точки.

• Подсоедините заземление.

Относится только к автомобилям с кнопочным пультом для RTI

• Введите провода кнопочного пульта для RTI на задней стороне рулевого колеса и вытяните их вперёд.

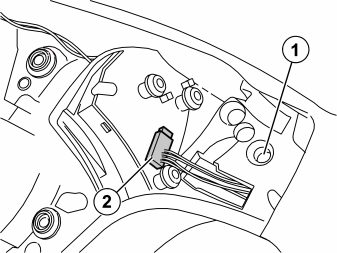

• Установите кнопочный пульт на задней стороне рулевого колеса и закрепите его винтом (1).
• Подсоедините разъём (2) к правому кнопочному пульту рулевого колеса.

Относится ко всем моделям

• Нажатием зафиксируйте кнопочный пульт в рулевом колесе.

• Проверьте, чтобы две пружины (1) были на месте.
• Проверьте, чтобы провода зажигания находились в держателе (2).
• Возьмите модуль рулевого колеса и нажатием зафиксируйте два разъёма с проводами зажигания для надувной подушки безопасности.
• Введите две цапфы на задней стороне модуля рулевого колеса в две пружины и следите за тем, чтобы не задевать проводов зажигания.
• Нажатием зафиксируйте модуль рулевого колеса в его креплениях. Должны послышаться два отчётливых щелчка.

Прокладка минусового провода после работы с деталью SRS

Внимание: Следите за тем, чтобы при выполнении этой работы никого не было в автотранспортном средстве.

• Перед использованием ключа зажигания приведите в действие систему SRS согласно: «VIDA Автомобильная связь, SRS, подача напряжения в систему SRS».

Инициирование стёкол окон

• Позицию стёкол окон инициируйте согласно VIDA Автомобильная связь «Инициирование позиции окна».
