Рулевая колонка, замена (B4184S2, B4184S3, B4204S2)

Подготовка

Отсоедините отрицательный провод аккумулятора.Верхняя и нижняя крышки рулевой колонки.Запишите код защиты от кражи магнитолы.Приборная панель.

Снятие модуля рулевого колеса

Ослабьте два винта Torx 30 на обратной стороне рулевого колеса.Поверните рулевое колесо на 90° в одну сторону, а затем в другую, чтобы получить доступ к винтам.Отсоедините разъем. Снимите надувную подушку безопасности.Снимите модуль рулевого колеса (SWM) (2 Тorx 30).Осторожно отсоедините зеленый разъем.Всегда помещайте модуль рулевого колеса обратной (металлической стороной) вниз в хорошо защищенное место.

Снятие рулевого колеса

Задействуйте замок рулевого колеса, когда колеса направлены прямо вперед.Заблокируйте рулевое колесо.Слегка ослабьте гайку в центре рулевого колеса.Разблокируйте рулевое колесо. Поверните рулевое колесо в горизонтальное положение.Выверните стопорный винт (расположенный в пластмассовой полосе) из установочного отверстия в рулевом колесе. Поверните рулевое колесо в положение блокировки. Заблокируйте контактную катушку при помощи стопорного винта.Осторожно снимите центральную гайку и снимите рулевое колесо, поворачивая, вытягивая и поднимая его.

Снимите трос с системы запирания.

Снимите:

• 2 винта крышки (С)
• крышку
• винт (D), удерживающий трос
• трос (В), осторожно
• рычаг управления (А).

Снятие рулевой колонки, кронштейна и выключателей

Выверните три винта.Отсоедините жгут проводов и отсоедините разъем выключателя стеклоочистителя ветрового стекла и модуля рулевого колеса.Снимите держатели и выключатели.Отсоедините разъем от освещения замка рулевого управления и выключателя фонаря указателя поворота.

Снятие узла рулевой колонки

Снимите:

• винт с вала ведущей шестерни и шарнира вала рулевого колеса
• четыре винта крепления с рулевой колонки
• снимите рулевую колонку с вала ведущей шестерни.

Снятие замка рулевого колеса

Высверлите отверстия в обоих болтах.Снимите защитные болты с помощью специального инструмента 🔧 SKRUVUTDRAGARSATS 6-12 MM или осторожно выбейте.

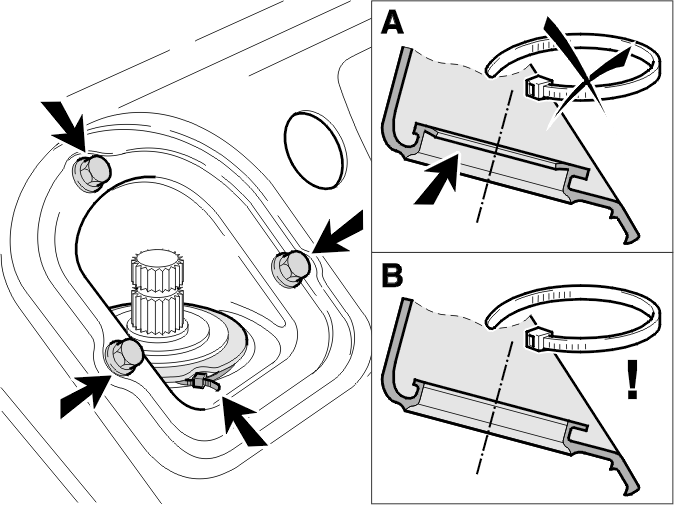

Снятие промежуточной пластины рулевой колонки

• Перережьте ленточный хомут, если установлено резиновое уплотнение ранней версии. На более поздних версиях ленточного хомута нет
• Выверните три винта. Снимите промежуточную пластину
• Снимите ковровое покрытие пола, если необходимо.

Информация о резиновом уплотнении

Версии A - резинового уплотнения были модифицированы. Это означает, что больше нет необходимости устанавливать ленточный хомут. Ленточный хомут нет необходимости устанавливать в более ранних автомобилях, в которых резиновое уплотнение было заменено новым типом уплотнения (с дополнительной кромкой уплотнения).B -, в которых резиновое уплотнение не было заменено, ленточный хомут следует устанавливать при установке уплотнения на место.

Примечание: Только самая последняя версия с дополнительной кромкой уплотнения имеется в наличии в качестве запасной детали.

Снятие промежуточной пластины рулевой колонки

Установите:

• промежуточную пластину. Затяните до 10 Н·м
• новый ленточный хомут, если версия резинового уплотнения ранняя, и уплотнение не было заменено.

Установите заново ковровое покрытие.

Установка замка рулевого колеса

• Установите замок рулевого колеса и подшипник в рулевую колонку
• Затягивайте два новых защитных болта до тех пор, пока замок рулевого колеса не будет правильно расположен
• Убедитесь, что все работает правильно
• Теперь затяните болты так, чтобы головки сломались.

Установка узла рулевой колонки

Вдавите рулевую колонку на вал ведущей шестерни.Проверьте установку.Убедитесь, что винт находится в правильном положении.Установите винт. Затяните до 17 Н·м.

Примечание: Убедитесь, что винт находится в правильном положении.

Расположите рулевую колонку. Установите четыре винта крепления. Затяните до 25 Н·м.Убедитесь, что рулевое колесо можно поднять и опустить.

Установите трос в систему запирания.

Установите:

• рычаг управления (А)
• трос (В)
• винт (D), удерживающий трос. Затяните до 3 Н·м
• крышку
• два винта (С) крышки.

Установка рулевой колонки, компонентов

Установите:

• разъем выключателя фонарей указателей поворота
• крепление и выключатель. Затяните до 6 Н·м
• установите жгут проводов. Подсоедините разъемы
• верхнюю крышку рулевой колонки. Убедитесь, что выступы расположены правильно
• нижнюю крышку рулевой колонки. Затяните до 6 Н·м.

Установка рулевого колеса

Выровняйте колеса автомобиля так, чтобы они были направлены прямо вперед. Заблокируйте замок рулевого колеса.Установите новое рулевое колесо в горизонтальное положение.Установите центральную гайку. Затяните гайку пальцами.Выверните стопорный винт. Закрепите стопорный винт в отверстии для хранения в рулевом колесе.Заблокируйте рулевое колесо. Затяните центральную гайку. Затяните до 43 Н·м.

Установка модуля рулевого колеса

Подсоедините разъем к модулю рулевого колеса. Расположите модуль в рулевом колесе.Поверните рулевое колесо на 90° в одну сторону, а затем в другую, чтобы получить доступ к винтам Torx 30. Затяните до 10 Н·м.Установите приборную панель.Установите верхнюю и нижнюю крышки рулевого колеса.Поверните выключатель зажигания в положение II.Подсоедините отрицательный провод аккумулятора.Снова введите код защиты от кражи магнитолы, если применимо.Настройте часы автомобиля на точное время.Убедитесь, что звуковой сигнал работает.

Примечание: Считайте коды неисправности в системе SRS (Дополнительная система удерживания).
