Розетка в отсеке багажника (2011, 2012)

• Установите ключ зажигания в положение 0.

Примечание: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

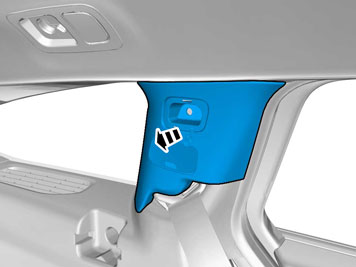

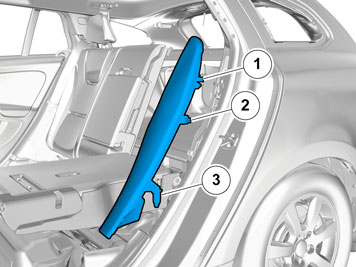

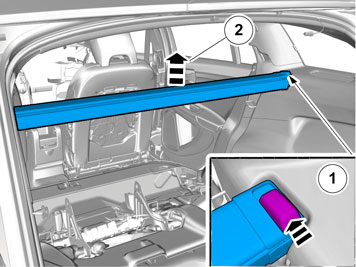

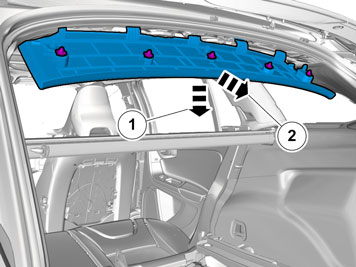

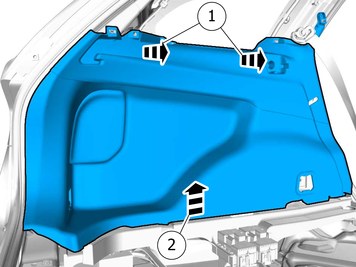

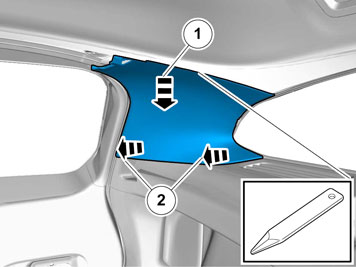

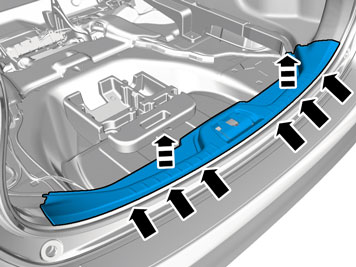

• Снимите боковую прокладку, для этого потянув сначала за её верхнюю кромку назад до отпускания крюков (1). Затем потяните немного внутрь в автомобиль до отпускания крюка (2) и вверх до выхода направляющего штифта (3) из крепления в нижней кромке.

• Повторите с обеих сторон.

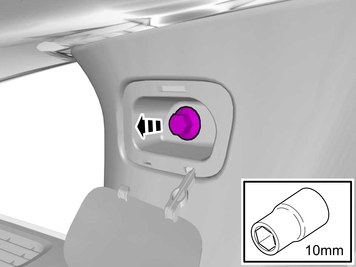

• Выверните винт.

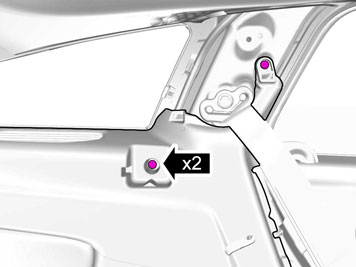

• Выверните винты.

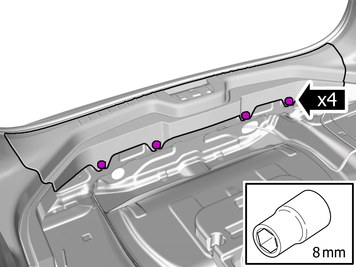

• Выверните винты.

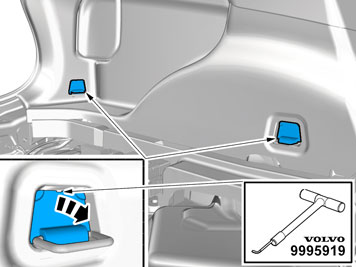

• Используйте: 9995919 Вытяжной крюк. Введите в отверстия на верхнем крае защитных крышек. Поверните инструмент и оттяните защитные крышки.

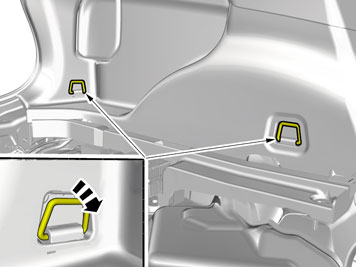

• Снимите винты грузовых проушин. Момент затяжки винтов М8: 24 Нм.

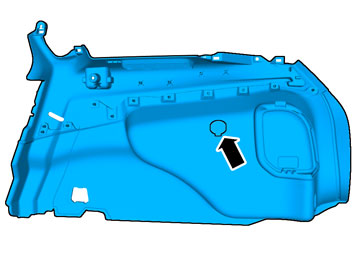

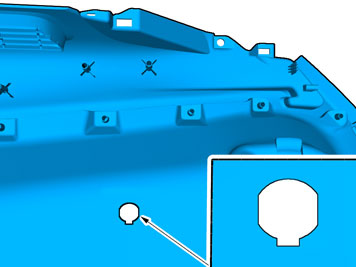

• Найдите выпуклость на обратной стороне панели.

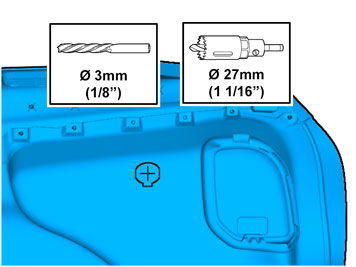

• Измерьте и отметьте центр выпуклости с помощью чертилки.

• Обточите отверстие квадратным и круглым напильником, как показано на иллюстрации.
• Удалите опилки.

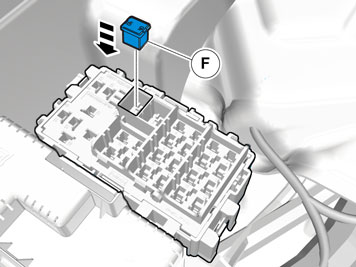

• Удалите предохранитель.

• Установите предохранитель.

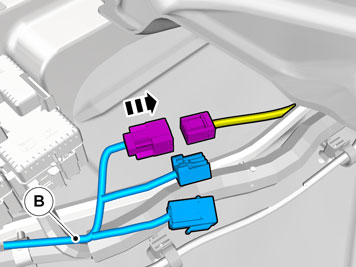

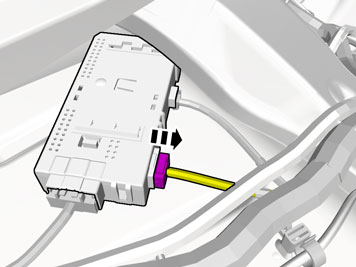

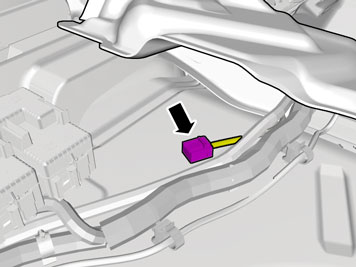

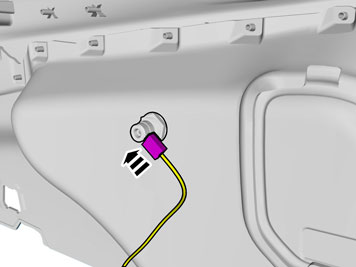

• Найдите контактный разъем.

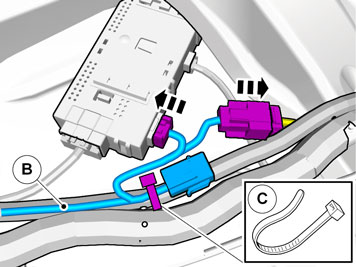

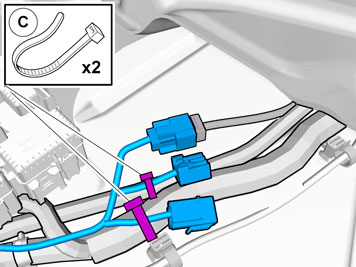

• Прижмите провода и контактные разъемы к существующим кабелям во избежание шума.

Касается автомобилей с TRM

• Прижмите провода и контактные разъемы к существующим кабелям во избежание шума.

Касается всех автомобилей

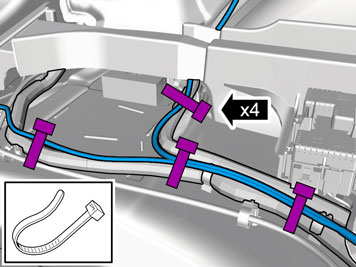

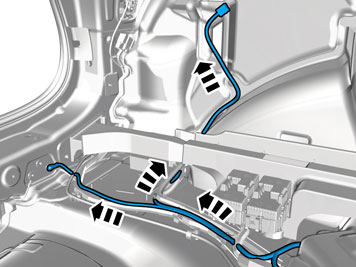

• Затяните жгут проводки к имеющемуся жгуту проводки.

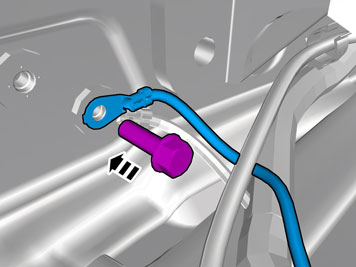

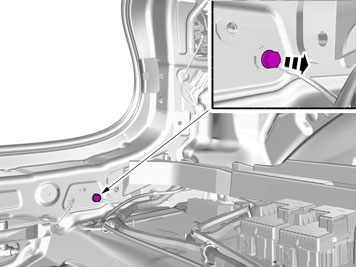

• Выверните винт.

• Установите винт на место. Момент затяжки винтов M6: 10 Нм.

Касается автомобилей без TRM

• Установите предохранитель в положение F11.

Касается всех автомобилей

• Установите на место снятые детали в обратной последовательности.
