Розетка в отсеке багажника (2008, 2009)

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

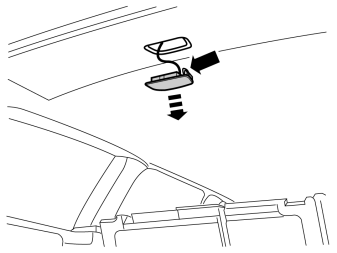

• Осторожно отогнув, освободите заднее освещение в потолке и отсоедините разъём.

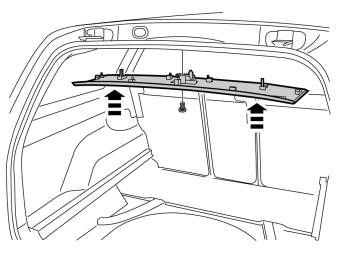

• Удалите винт, крепящий потолочную панель, и, осторожно отогнув, освободите её. Она крепится тринадцатью зажимами.

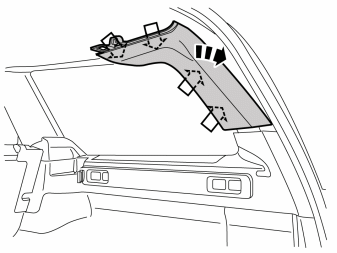

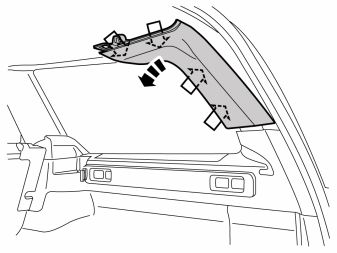

• Осторожно отогнув, освободите панель стойки D у верхней кромки и, потянув вверх, освободите её от боковой панели. Она закреплена четырьмя зажимами.

• Сложите вперёд правую спинку.

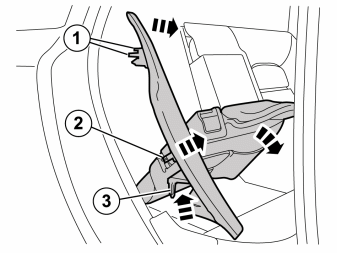

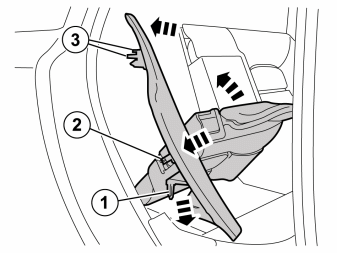

• Снимите боковую прокладку на правой стороне, для этого потянув сначала за её верхнюю кромку вперед до отпускания крюка (1). Затем потяните немного внутрь в автомобиль до отпускания крюка (2) и вверх до выхода направляющего штифта (3) из крепления в нижней кромке.

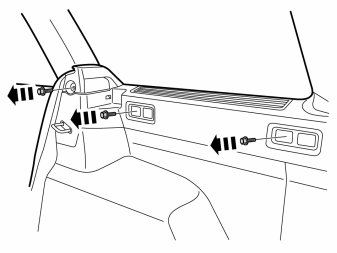

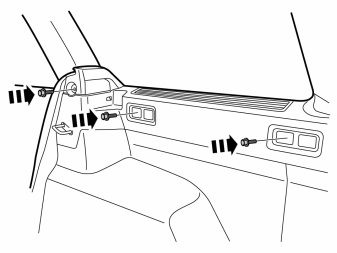

• Удалите три винта в верхних кромках боковой и верхней панелей.

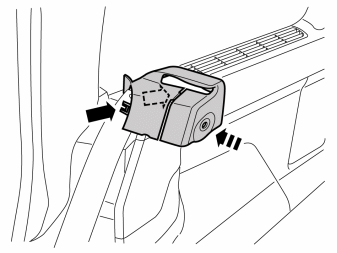

• Осторожно потянув за верхнюю панель, освободите её от боковой панели. Она крепится зажимом за переднюю кромку и направляющим выступом в задней кромке.
• Выведите крюк из ремня безопасности и положите панель в стороне.

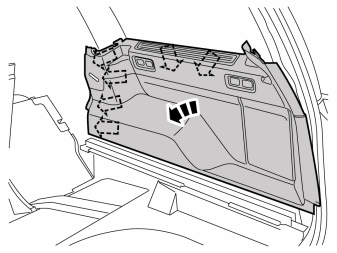

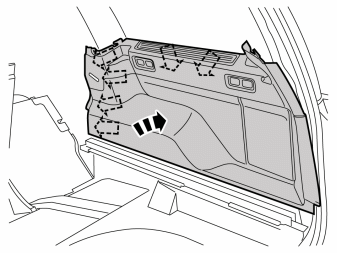

• Удалите левую боковую панель, захватив её верхнюю кромку, осторожно потянув за неё, чтобы освободить от кузова, и подняв её вверх. Она крепится шестью зажимами.

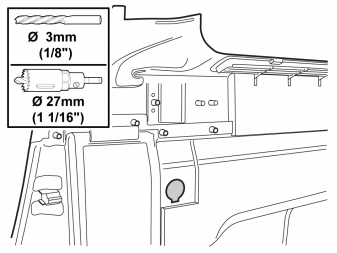

• Снимите правую боковую панель и просверлите отверстие для разъема питания в верхнем заднем углу нижней панели. Место для отверстия отмечено.
• Сначала просверлите сверлом диаметром 3 мм (1/8").
• Затем просверлите отверстие с помощью кольцевой пилы диаметром 27 мм (1 1/16").
• Обточите отверстие круглым и квадратным напильником.
• Удалите опилки.

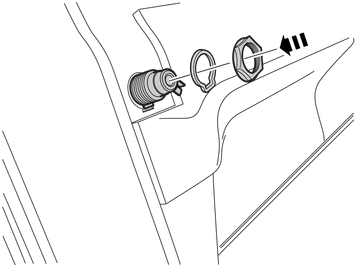

• Возьмите детали из комплекта, установите розетку и расстояние, прочно затяните гайку.

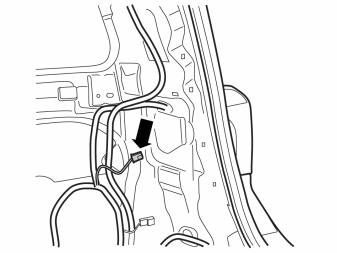

• Найдите и вытяните провода с 2-полюсными разъемами на задней кромке колесной арки.

Иллюстрация A

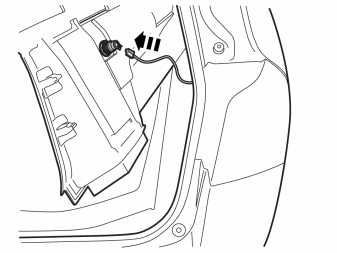

• Подключите 2-полюсный разъем к розетке.

Иллюстрация B

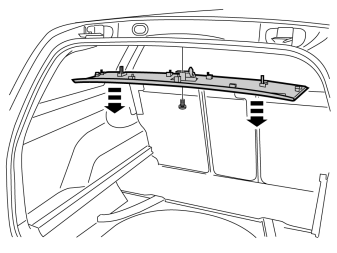

• Закрепите панель.

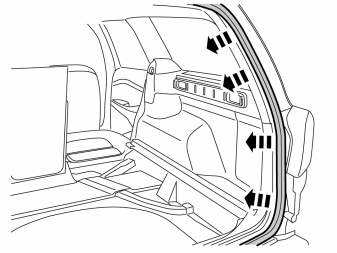

• Убедитесь, что прокладка фланца проходит поверх панелей.
