Резистор вентилятора охлаждения, установка

Отсоединение резистора

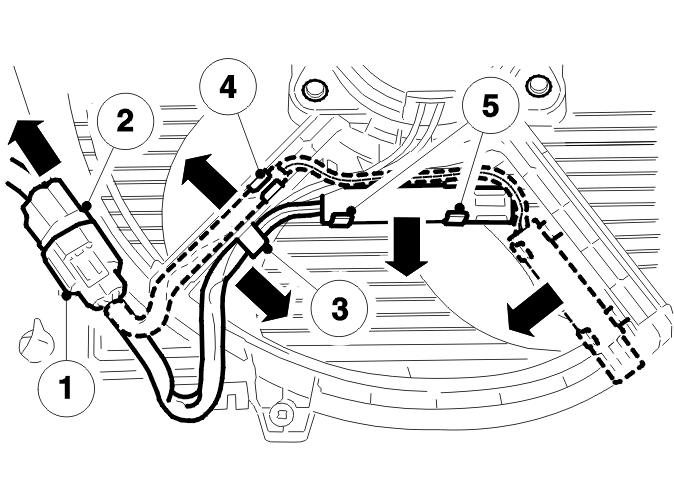

Снимите:

• передний брызговик двигателя
• разъем (1) с узла, сдвинув его вверх
• разъем (2) со жгута проводов электродвигателя вентилятора
• резистор с зажимов (5).

Примечание: Резистор расположен либо горизонтально ниже электродвигателя вентилятора, либо вертикально справа (по диагонали).

Снимите:

• зажим (4) перед жгутом проводов внутри узла вентилятора охлаждения
• жгут проводов с направляющей (3) снаружи узла вентилятора охлаждения.

Сдвиньте жгут проводов с резистором как можно дальше вниз.Передвиньте зажим (5) из горизонтального в вертикальное положение, как показано на иллюстрации.

Установка втулок сращивания

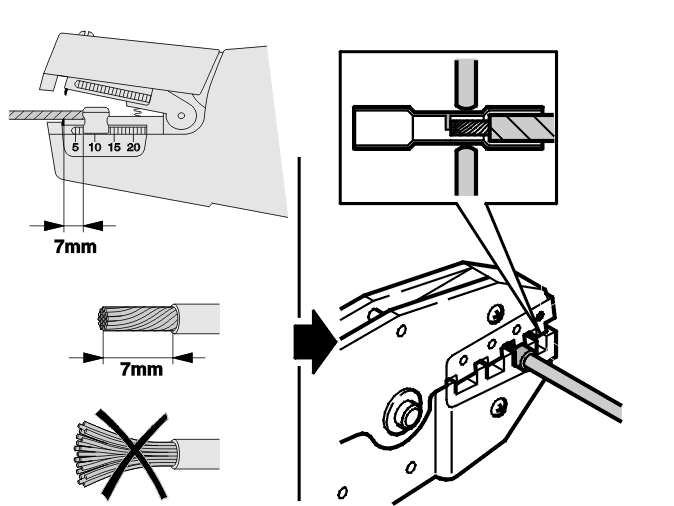

Отрежьте провода как можно ближе к имеющемуся резистору.Зачистите концы на 7 мм при помощи инструмента для зачистки 951 2620Скрутите концы проводов. Вставьте провода во втулки сращивания.

Примечание: Убедитесь, что провод вставлен во втулку сращивания достаточно глубоко.

Прижмите втулки сращивания к проводам при помощи обжимного инструмента 951 2656. Используйте отверстие Nº 2.Потяните провода, чтобы проверить, что они закреплены.

Подготовка резистора

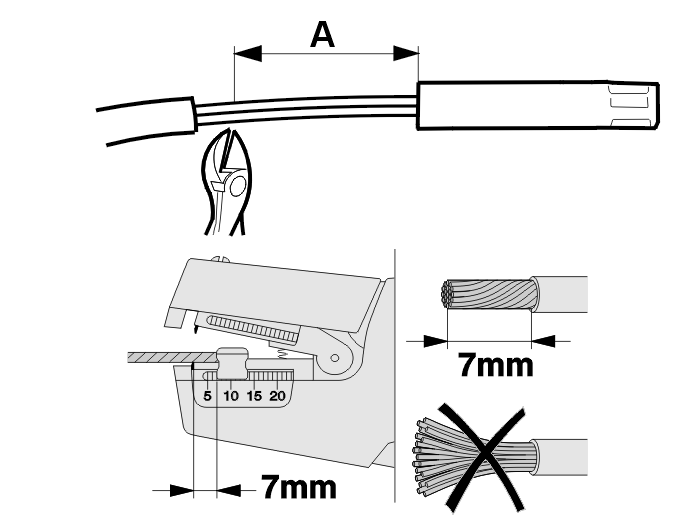

Снимите зажим с резистора.Если первоначальный резистор был установлен горизонтально, провода нужно отрезать примерно в 75 мм (A) от резистора.Если первоначальный резистор был установлен вертикально, провода нужно отрезать примерно в 110 мм (A) от резистора.Снимите изоляционную втулку.Зачистите концы на 7 мм при помощи инструмента для зачистки 951 2620.Скрутите концы проводов.

Подсоединение нового резистора

Осторожно: Соедините красные провода вместе, а синий провод с черным проводом на резисторе.

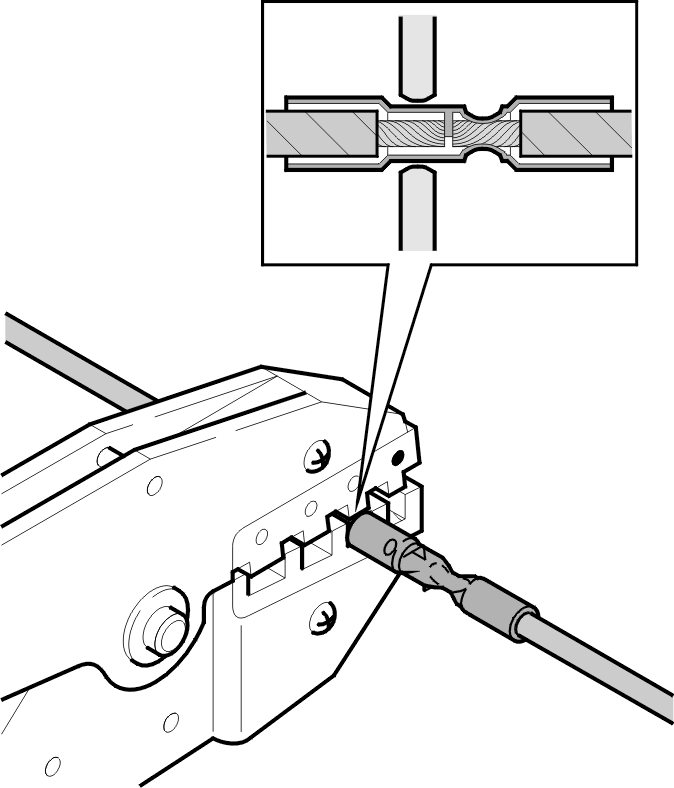

Скрутите концы проводов. Вставьте провода во втулки сращивания, как описано выше. Прижмите втулки сращивания к проводам при помощи обжимного инструмента 951 2656. Используйте отверстие Nº 2.Потяните провода, чтобы проверить, что они закреплены.

Выполнение усадки втулок сращивания

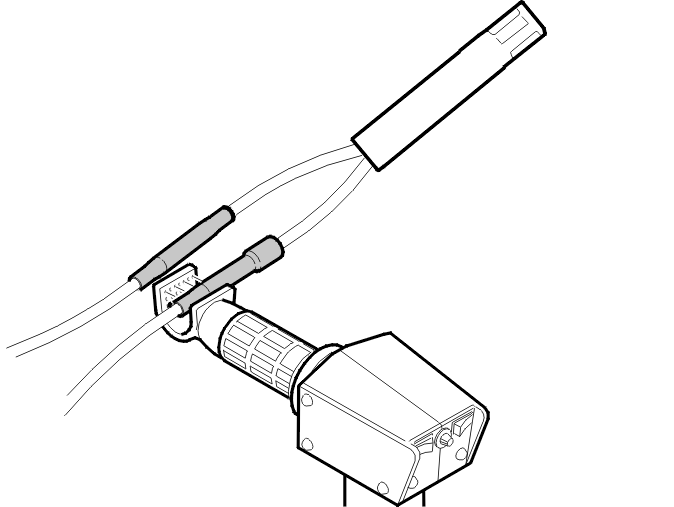

Используйте термовоздушный пистолет и наконечник.Установите поток воздуха на термовоздушном пистолете на положение 2. Установите температуру между положениями 2 и 3 (69 ºC).Защитите все находящиеся поблизости компоненты от жара.Расположите втулку сращивания в наконечнике и нагрейте ее, пока пластмасса не сожмется и не выдавится.

Установка жгута проводов заново на наружной стороне узла вентилятора

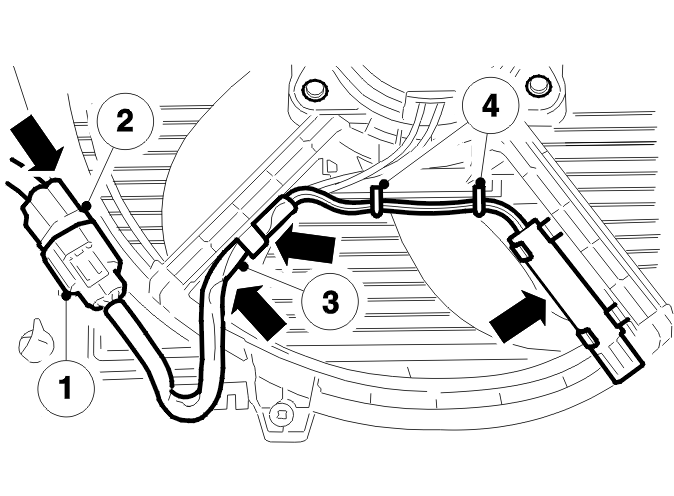

Сдвиньте разъем (1) к узлу вентилятора охлаждения. Не подсоединяйте разъем (2).Сдвиньте защитную втулку как можно выше.Заведите проводку (3) в узел вентилятора.Пропустите проводку вдоль нижней стороны узла кожуха вентилятора. См. рисунок.Вдавите резистор в зажим.Закрепите проводку при помощи ленточных хомутов (4) как можно ближе к втулкам сращивания.Убедитесь, что провода не будут перетираться или повреждаться.

Установите:

• разъем (2)
• нижний брызговик.

Проверьте функционирование вентилятора охлаждения согласно VIDA.

Установка заново жгута проводов внутри узла вентилятора

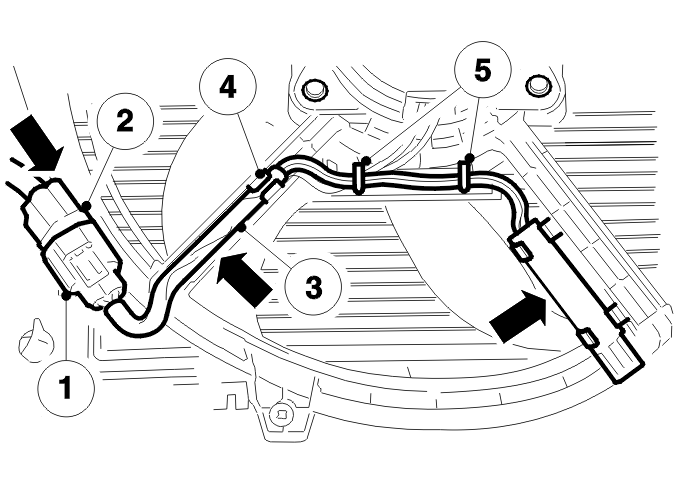

Сдвиньте разъем (1) к узлу вентилятора охлаждения. Не подсоединяйте разъем (2).Сдвиньте защитную втулку на место.Расположите проводку в узле вентилятора (3). Вдавите резистор в зажим. Закройте зажим (4).Пропустите проводку в узел вентилятора с петлей. Установите два ленточных хомута (5), чтобы закрепить проводку.Убедитесь, что провода не будут перетираться или повреждаться.

Установите:

• разъем (2)
• нижний брызговик.

Проверьте функционирование вентилятора охлаждения согласно VIDA.
