Резиновые уплотнения и стыки, проверка и ремонт (1)

Резиновое уплотнение, проверка

Проверьте резиновый уплотнитель следующим образом:

• на отсутствие повреждений
• воздушные клапаны должны быть открыты
• профиль на стыке кузова должен быть установлен правильно по всему периметру без щелей

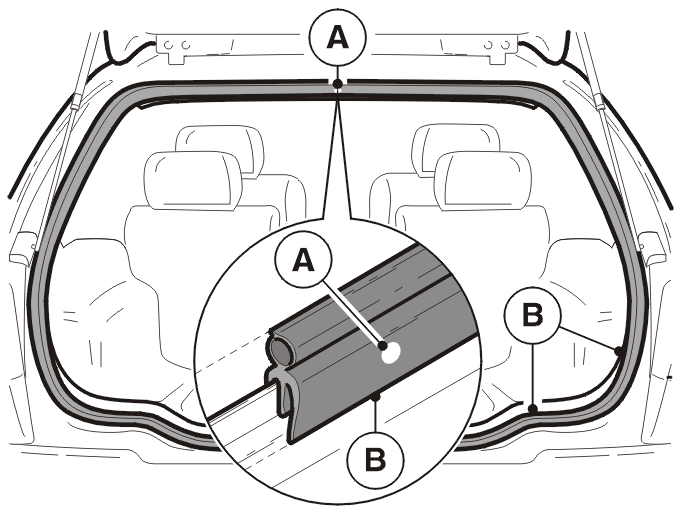

• V40: белая метка (А) находится сверху

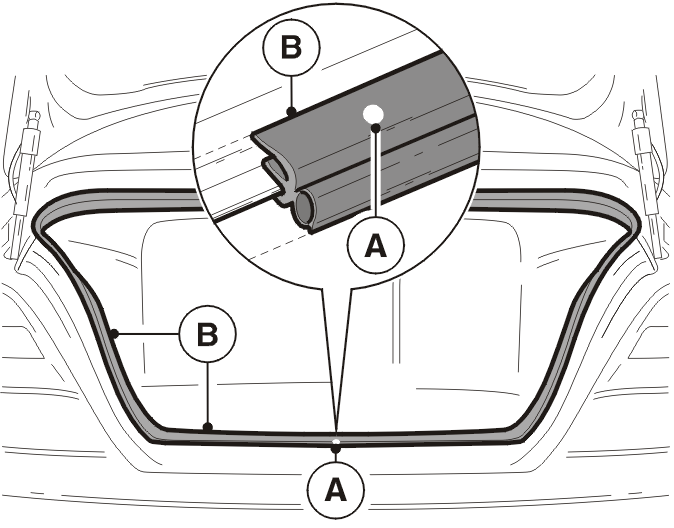

• S40: белая метка (А) находится снизу
• широкая кромка (В) должна быть расположена внутри

Проверьте закрытие/регулировку задней двери/крышки багажника. См. процедуру в VIDA, функциональная группа 8.

Если что-либо из перечисленного не в порядке:Проверьте, в каком месте протекает вода из-под резинового уплотнителя. См. шаг 2.Если вода из-под резинового уплотнителя протекает, перейдите к выполнению шага 9.Если все вышеперечисленное в порядке:Если вода из-под резинового уплотнителя не протекает, перейдите к выполнению шага 3.

Протекание воды, проверка

Правильно отрегулируйте заднюю дверь/крышку багажника.

Проверьте, протекает ли вода, поливая водой из шланга задний бампер и пространство вокруг проема задней двери/крышки багажника. Проверьте изнутри, не попадает ли вода в багажник через резиновый уплотнитель.

Если вода протекает через резиновый уплотнитель, перейдите к выполнению шага 9.

Если вода через резиновый уплотнитель не протекает, перейдите к выполнению шага 3.

Протекание воды, проверка (продолжение)

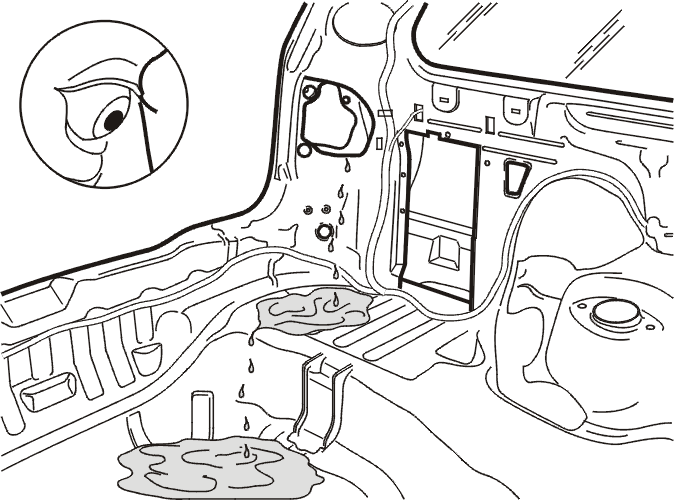

Оставьте заднюю дверь/крышку багажника закрытой.Снимите внутренние боковые панели. Поливайте водой задний бампер и пространство вокруг проема задней двери/крышки багажника. Проверьте, проникает ли вода внутрь автомобиля.Перейдите к выполнению шага 4 (V40) или 5 (S40 (-04) ).

Уплотнения, дренажные каналы и стыки, проверка - V40

Снимите резиновый уплотнитель и панели.Очистите:

• дренажный канал
• крепления регулятора и ограничительный упор.

Проверьте:

• чтобы кромка не была погнута или повреждена. Протрите кромку начисто (не удаляйте герметик в стыках)

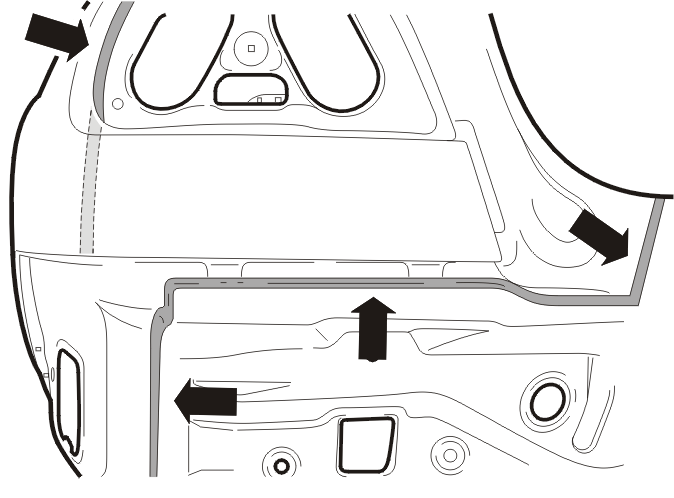

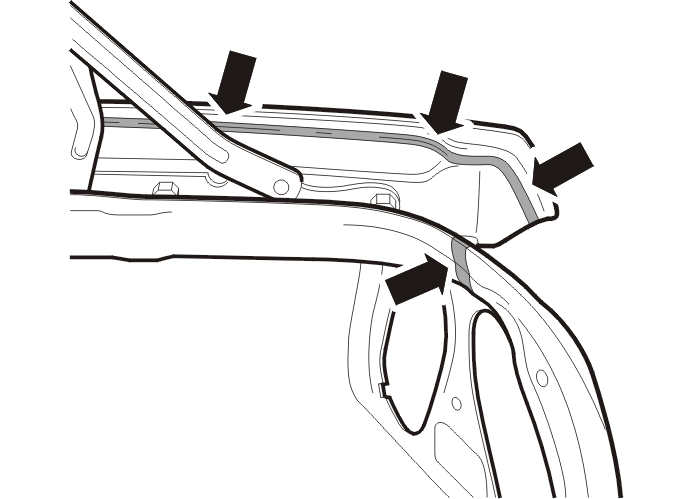

• заделанные герметиком стыки, особенно в указанных местах (см. стрелки на рисунках).

Используйте герметик для уплотнения отверстий. Правильно нанесите и распределите герметик.После отверждения герметика нанесите краску исходного цвета.Проверьте, чтобы регулятор оставался гладким. При необходимости нанесите герметик.Перейдите к выполнению шага 6.

Клеевой стык заднего окна, проверка - S40 (-04)

Проверьте:

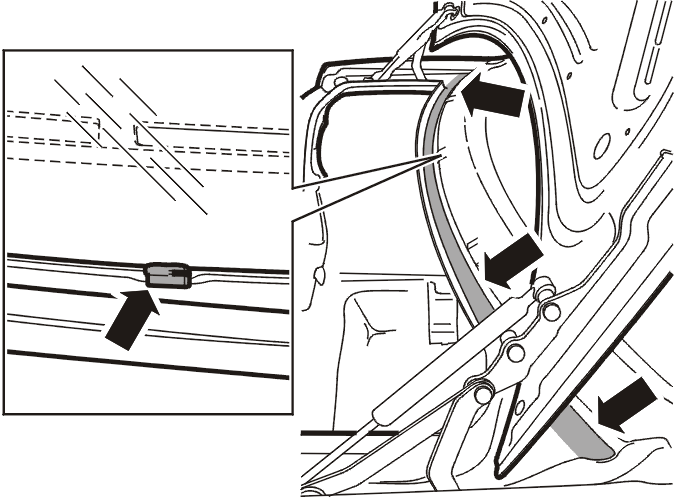

• стыки под задним стеклом
• установку распорных зажимов для заднего окна.

При необходимости снимите зажимы, нанесите герметик и установите зажимы на место.Используйте кузовной герметик для уплотнения отверстий. Правильно нанесите и распределите герметик.После отверждения герметика нанесите краску исходного цвета.Перейдите к выполнению шага 6.

Детали кузова, внутренние, уплотнение - S40 (-04)/V40

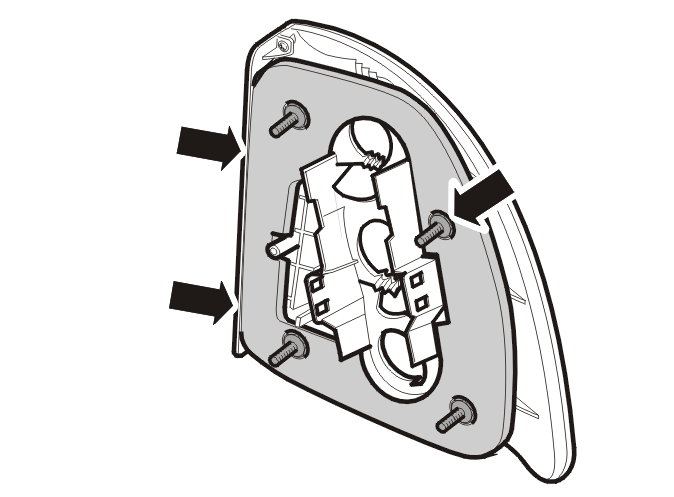

Снимите задний фонарь. См. процедуру в VIDA, функциональная группа 3.Проверьте правильность установки резинового уплотнителя заднего фонаря. Резиновый уплотнитель должен быть установлен поверх сборочных штифтов и прилегать к выступающему краю заднего фонаря.Снимите бампер. См. процедуру в VIDA, функциональная группа 8.

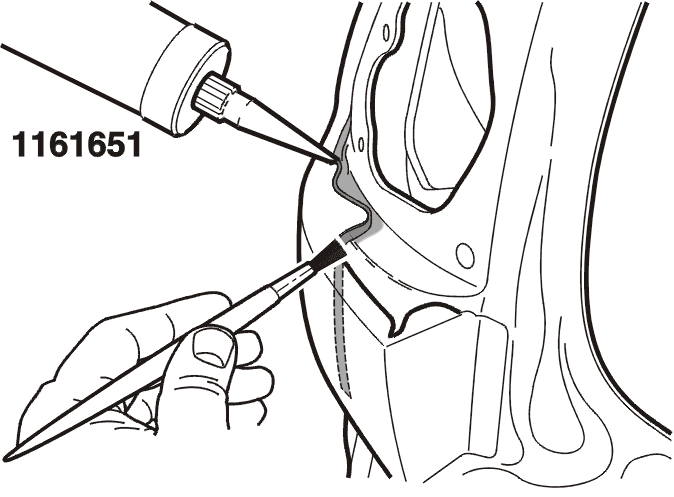

Очистите панель изнутри. Подождите, пока панель высохнет.Нанесите герметик (деталь номер 1161651) на внутренний стык сплошным швом в направлении наружного края панели.Разровняйте герметик, чтобы распределить его в нужные места. Используйте маленькую кисточку. Вытрите излишки герметика.После отверждения герметика нанесите краску исходного цвета.Перейдите к выполнению шага 7.

Стыки, проверка - S40 (-04)/V40

Вначале снимите бампер и задний фонарь.Используйте герметик для уплотнения отверстий. Правильно нанесите и распределите герметик.Вытрите излишки герметика.После отверждения герметика нанесите краску исходного цвета.

Стыки, проверка (продолжение) - S40 (-04)

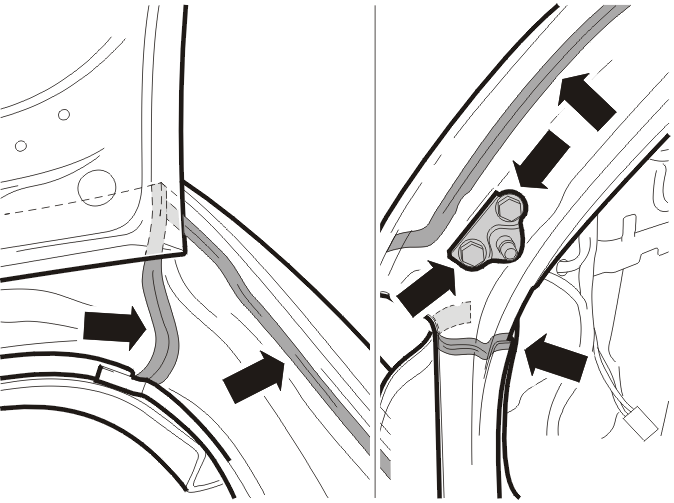

Проверьте заделанные герметиком стыки, особенно в указанных местах (см. стрелки на рисунках).Проверьте, чтобы регулятор оставался гладким. При необходимости нанесите герметик.Используйте кузовной герметик для уплотнения отверстий. Правильно нанесите и распределите герметик.После отверждения герметика нанесите краску исходного цвета.

Резиновое уплотнение, перед установкой, проверка

Снимите резиновый уплотнитель с проема задней двери/крышки багажника.

Проверьте:

• что по всей длине резинового уплотнителя имеются следы герметика, что свидетельствует о правильности установки
• резиновый уплотнитель на отсутствие повреждений (при необходимости замените)
• воздушные клапаны должны быть открыты.

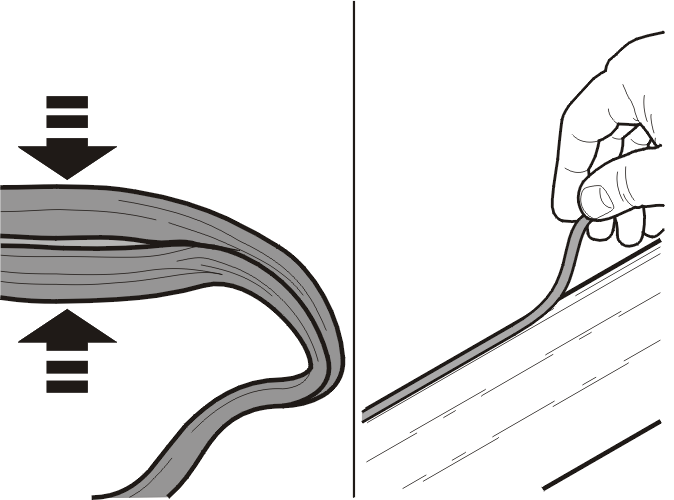

Осторожно: Если резиновый уплотнитель используется повторно, на стык кузова необходимо нанести герметик, чтобы обеспечить надежное уплотнение стыка. Используйте уплотнительную ленту, номер детали 1161616. Наложите уплотнительную ленту на край кузова.

Убедитесь в том, что резиновый уплотнитель нигде не выступает из стыка. При необходимости прижмите стык.Установите резиновый уплотнитель согласно указаниям в шаге 10.

Новый резиновый уплотнитель, установка

Снимите резиновый уплотнитель с проема задней двери/крышки багажника.

Примечание: При повторном использовании резинового уплотнителя вначале выполните шаг 9.

Проверьте, чтобы кромка не была погнута или повреждена. Протрите кромку начисто (не удаляйте герметик из стыка).Проверьте дренажные каналы.

Установите:

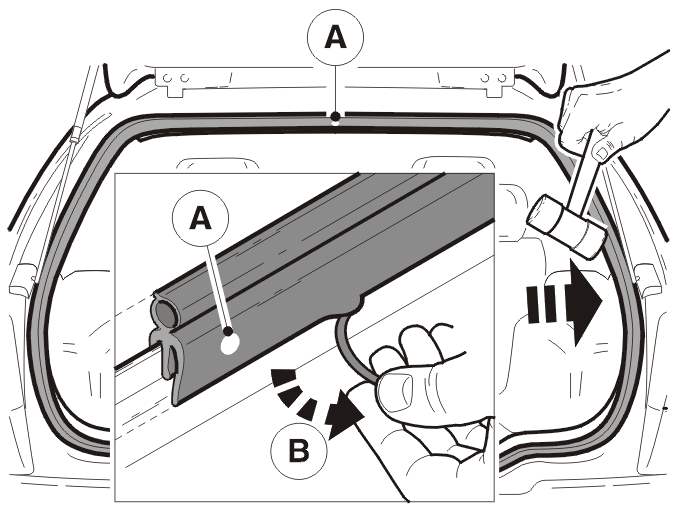

• на V40: белая метка (А) на резиновом уплотнителе должна быть расположена посередине на верхней стороне. Стык должен быть снизу, вблизи фиксатора. Широкая кромка должна быть расположена внутри.

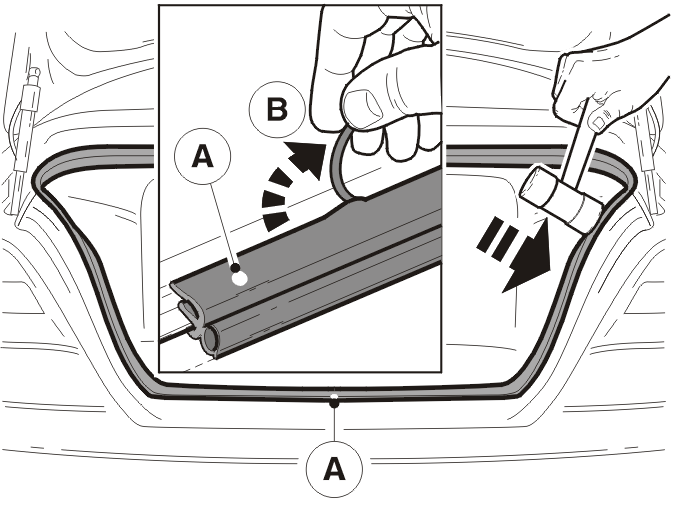

• на S40 (-04): белая метка (А) на резиновом уплотнителе должна быть расположена посередине на нижней стороне. Стык должен быть посередине сверху. Широкая кромка должна быть расположена внутри.

При установке резинового уплотнителя начните с белой отметки (А). Прижмите резиновый уплотнитель в стык по возможности ровнее. Пройдите по всему краю и будьте осторожны на углах.Не растягивайте резиновый уплотнитель.С помощью резиновой киянки убедитесь в том, что резиновый уплотнитель полностью прижат по всей длине. Не повредите резину.Если используется новый резиновый уплотнитель:

• поместите резиновый уплотнитель внутрь. Вытяните одним движением сборочный шнур (В) из резинового уплотнителя. (При необходимости поместите кромки поверх панелей).

Если используется бывший в употреблении резиновый уплотнитель:

• поместите резиновый уплотнитель внутрь, правильно расположив широкую кромку. При необходимости поместите кромку поверх панелей.
