Рециркуляция (ECC)

Применимость

Электродвигатель рециркуляции

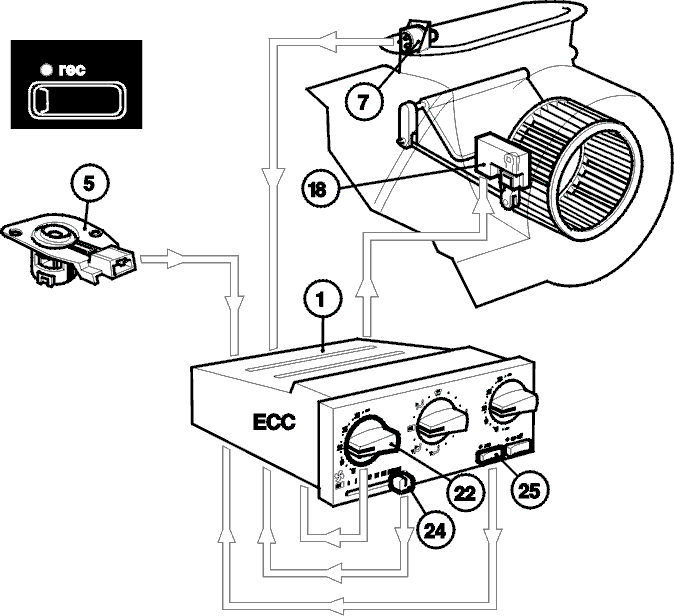

На основании сигналов, поступающих от модуля
управления (1), электродвигатель рециркуляции (18)
перемещает заслонку рециркуляции с помощью
механических тяг.

Выключатель рециркуляции

Выключенное положение выключателя
рециркуляции (25) соответствует автоматической работе, т.
е. блок управления сам определяет, требуется ли
рециркуляция.При нажатии на выключатель рециркуляции
заслонка перемещается прямо в верхнее предельное
положение и производится полная рециркуляция воздуха.

Рециркуляция

Блок управления использует рециркуляцию
только для охлаждения при высокой наружной
температуре (7), при условии, что также имеет место одно из
следующих двух условий:

• Имеется значительная разница между желаемой (22) и фактической (5) температурой со стороны водителя. В зависимости от разницы температур доля рециркулируемого воздуха может колебаться в пределах от 70 до 100%.
• В ручном режиме заданы высокие обороты вентилятора (24). В этом случае заслонка будет установлена в среднее положение, т. е. доля рециркуляции воздуха будет составлять около 50%.

Выключатель распределения воздуха

При нахождении выключателя распределения
воздуха в положении антиобледенителя рециркуляция
всегда выключается, так как влажность воздуха в
пассажирском салоне обычно всегда бывает выше
влажности наружного воздуха.

Заслонка рециркуляции

В автоматическом режиме скорость перемещения
заслонки рециркуляции ограничивается 2% в секунду. Это
означает, что при высокой наружной температуре для
включения полной рециркуляции потребуется около
половины минуты.
