Ремонт жгута оптических проводов (2007, 2008)

Примечание: При использовании оборудования всегда выполняйте инструкции производителя.

Примечание: Волоконно-оптический кабель нельзя надставить. Поврежденный волоконно-оптический кабель можно отремонтировать только при наличии достаточной длины с тем, чтобы можно было установить новую заглушку. В противном случае в качестве замены параллельно поврежденной линии устанавливается новый волоконно-оптический кабель.

Осторожно: Убедитесь в том, что оптоволоконные кабели не согнуты до радиуса менее 25 мм.

Примечание: Проследите за тем, чтобы оптические соединения были чистыми и свободными от загрязнений.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Примечание: Чтобы не перепутать кабели, не работайте более, чем с одним кабелем одновременно.

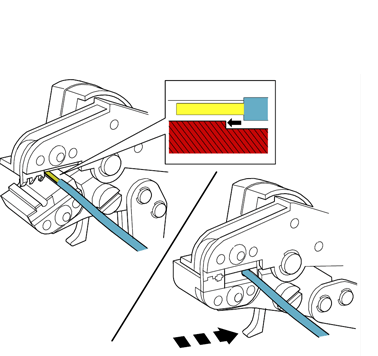

🔧 Резак для волокна

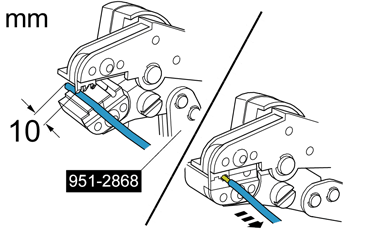

🔧 Резак для волокна

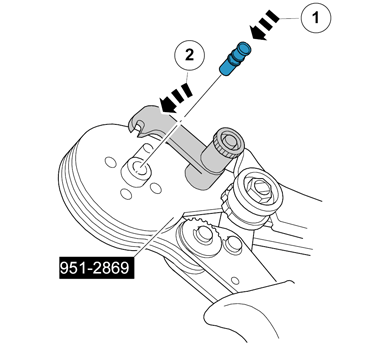

🔧 Обжимной инструмент для зажима

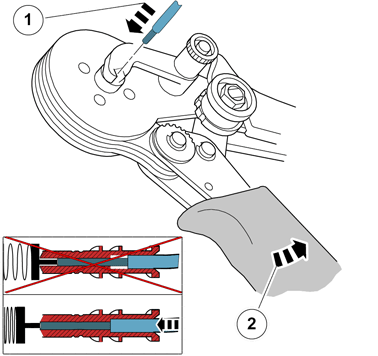

Примечание: Нажмите на волоконно-оптический кабель в инструменте так, чтобы пружина инструмента прижалась к дну.

Осторожно: Убедитесь, что компонент располагается в правильном положении.

Осторожно: Убедитесь в том, что оптоволоконные кабели не согнуты до радиуса менее 25 мм.

Примечание: Проследите за тем, чтобы оптические соединения были чистыми и свободными от загрязнений.

Установку выполните в порядке обратном снятию.
