Ремонт жгута оптических проводов (2004, 2005)

Общая информация

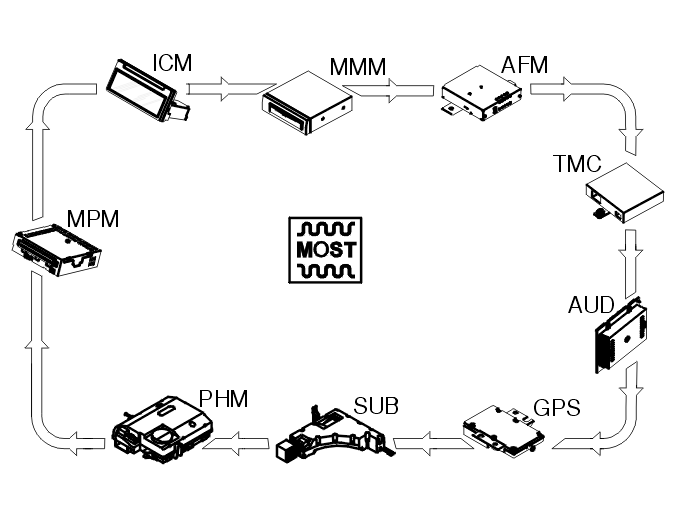

Компоненты в информационно-развлекательной системе являются частью оптической сети, известной как сеть MOST. (Ориентированная на аудиовизуальную информацию системная транспортировка). Сеть состоит из оптоволоконных кабелей. Специальные разъемы используются в сети MOST для оптоволоконных кабелей и модулей управления MOST, т.е. модулей управления, подсоединенных к сети MOST.Данные, например музыка, передаются по оптоволоконным кабелям в виде световых сигналов. Сеть MOST представляет собой кольцо, которое, чтобы оно работало, не должно быть разъединено. Если оптоволоконные кабели разрываются или разъем не подсоединен, ни один из компонентов информационно-развлекательной системы не будет работать. Концы волокон должны быть также не загрязнены, чтобы ничто не мешало прохождению света.

Для волокна необходим больший радиус изгиба, чем для медного кабеля. Радиус изгиба не должен быть меньше, чем 25 мм. Если волокно изогнуто чрезмерно, будет пропускаться недостаточное количество света.

Примечание: Оптоволоконные кабели нельзя сращивать.

Поврежденные оптоволоконные кабели можно ремонтировать, если остается отрезок, достаточно длинный для установки нового зажима (4). Если оставшееся волокно не достаточно длинное, необходимо проложить новый оптоволоконный кабель параллельно с поврежденным волокном.

Примечание: Оптоволоконные кабели чувствительны к изгибанию и пережатию. Будьте осторожны при прокладывании и закреплении.

Разборка разъема (2)

Примечание: Имеется одно волокно для поступающего сигнала и одно - для выходящего сигнала. Система не будет работать, если их поменять местами.

Выдавите защелку (1) при помощи отвертки.

Откройте защелки (3) отверткой.Вытяните зажим (1). Отметьте его расположение.

Разборка комбинированного разъема (оптический и электрический проводник) (1)

Освободите защелку отверткой. Снимите внутреннюю секцию (2).Снимите зажим. См.: Разборка разъема (2)

Установка зажима

Отрежьте требуемый отрезок (+10 мм) оптоволоконного кабеля.Зачистите оптоволоконный кабель. Используйте: 🔧 Резак для волокна, как показано на иллюстрации

Отрежьте оптоволоконный кабель. Используйте: 🔧 Резак для волокна, как показано на иллюстрации.

Вдавите зажим. Используйте: 🔧 Обжимной инструмент для зажима, как показано на иллюстрации.

Убедитесь, что зажим закреплен и расположен край в край с волокном.

Сборка разъема

Примечание: Имеется одно волокно для поступающего сигнала и одно - для выходящего сигнала. Система не будет работать, если их поменять местами.

Вдавите зажим (1) на место в разъеме (2).

Установите защелку (1).

Сборка комбинированного разъема (2 оптических и 4 электрических проводника)

Установите зажим. См.: Сборка разъема.

Вдавите внутреннюю секцию на место в комбинированном разъеме.

Заключительные операции

Проверьте ремонт. См.: Optisk ledningsmatta kontroll.
