Ремонт задних суппортов тормоза (2001, 2002)

Подготовка

Установите механизм стояночного тормоза при помощи центральной регулировочной гайки в рукоятке стояночного тормоза.

Снимите колесо.

Тщательно очистите суппорт тормоза.

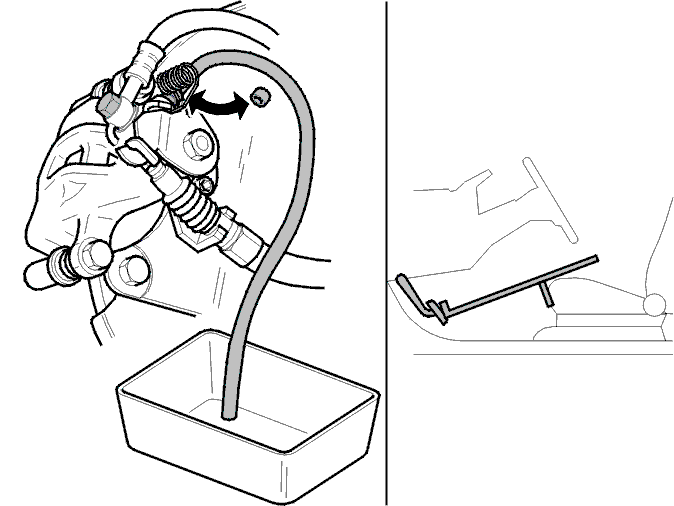

Слейте тормозную жидкость

Снимите защитный колпачок со спускного штуцера. Подсоедините шланг. Отвинтите штуцер.Заблокируйте педаль в нажатом положении при помощи фиксатора педали.Используйте емкость для сбора тормозной жидкости.

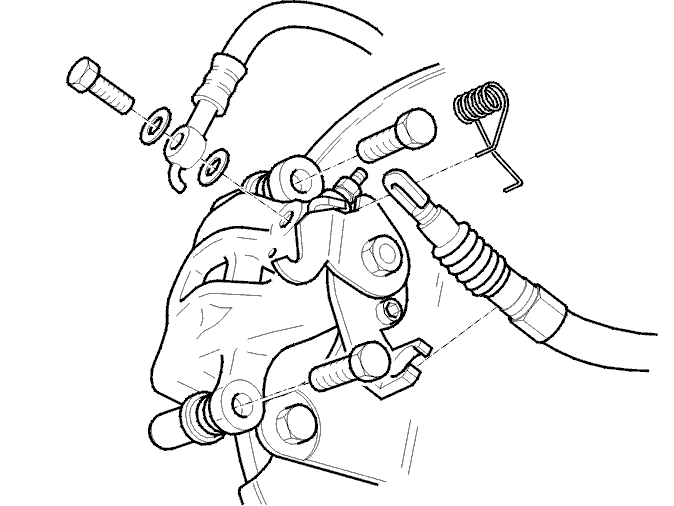

Снятие всего заднего суппорта тормоза

Снимите:

• тормозной шланг с суппорта тормоза
• винты с направляющих суппорта тормоза
• суппорт тормоза с держателя и тормозные накладки
• трос стояночного тормоза с опоры. Сначала потяните резиновую втулку вверх вокруг троса стояночного тормоза
• пружину троса стояночного тормоза (если установлена)
• внутренний трос с рукоятки стояночного тормоза
• слейте оставшуюся тормозную жидкость.

Снимите задний суппорт тормоза

Снимите:

• поршень и корпус через суппорт тормоза путем поворачивания поршня и корпуса против часовой стрелки. Используйте инструмент 🔧 NYCKEL (JUSTERING KOLV/BROMSOK) S40,V40
• уплотнительное кольцо
• используйте инструмент для уплотнения 🔧 FALSBEN , чтобы не повредить кромки канавки
• спускной штуцер.

Очистка и проверка задних суппортов тормоза

Очистите компоненты денатурированным спиртом. Проверьте детали на наличие износа, повреждений, трещин и ржавчины. В случае необходимости, замените детали.

Всегда заменяйте уплотнительное кольцо и грязезащитный чехол.

Убедитесь, что проводка и канавка уплотнительного кольца чистые.

Полностью замените суппорт тормоза, если на цилиндре видны следы более серьезного повреждения или царапины.

Удалите ржавчину при помощи мелкой наждачной бумаги.

Соберите задний суппорт тормоза

Очистите компоненты продувкой сжатым воздухом.Смажьте стенку цилиндра, поршень и новое уплотнительное кольцо тормозной жидкостью.

Установите:

• Уплотнительное кольцо в цилиндр
• грязезащитный чехол на поршень
• грязезащитный чехол (и поршень) в канавку в цилиндре.

Осторжно вдавите поршень в цилиндр. Вставьте поршень насколько возможно, с усилием поворачивая по часовой стрелке. Используйте специальный инструмент 🔧 NYCKEL (JUSTERING KOLV/BROMSOK) S40,V40.Убедитесь, что грязезащитный чехол расположен правильно.Установите спускной штуцер. Затяните спускной штуцер. Затяните до 5 Н·м.

Завершение

Проверьте

• направляющую суппорта тормоза, см. Тормозные накладки, задние, замена
• тормозной диск, см. Тормозные накладки, задние, замена.

Установите тормозные накладки, см. Тормозные накладки, задние, замена.Установите трос стояночного тормоза, см. Замена троса стояночного тормоза.Установите суппорт тормоза на держатель. Установите винт. Затяните до 33 Н·м. Установите тормозной шланг. Используйте новые уплотнения. Момент затяжки 29 Н·м.Убедитесь в том, что тормозной шланг не перекручен.Прокачайте тормозную систему. См. Слив тормозной системы.Установите колесо. См. Тормозные накладки, задние, замена. Несколько раз нажмите на педаль тормоза. Проверьте уровень тормозной жидкости.Проверьте установку стояночного тормоза. См. Стояночный тормоз, регулировка.
