Ремонт, выполняемый в случае коррозии

Подготовка

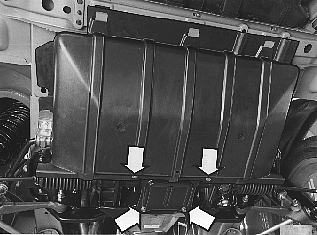

Снимите:

• брызговик под двигателем
• пластину для домкрата с балки переднего моста

Очистка

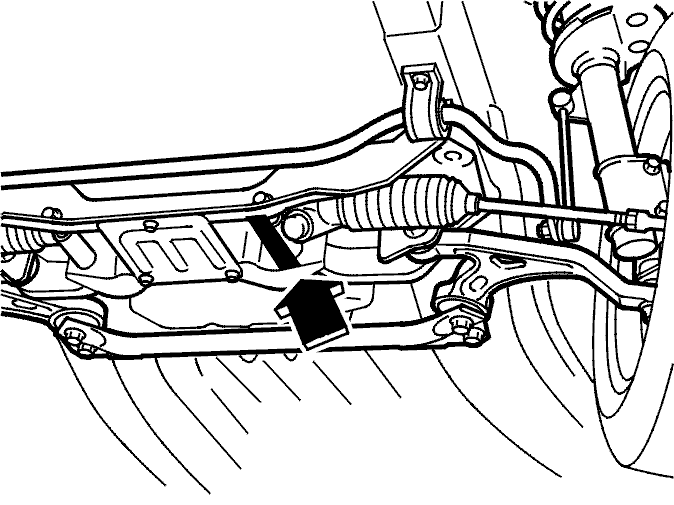

Выверните винт из поврежденного крепления.Тщательно очистите крепление проволочной щеткой.Напылите антикоррозионный состав высокой вязкости, номер детали 1381065-0.

Отожмите переднюю балку

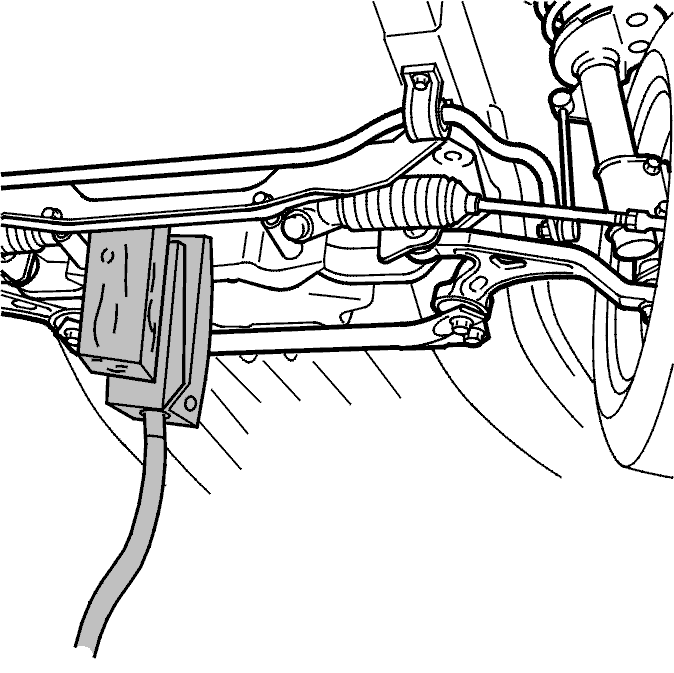

Отожмите переднюю балку на несколько миллиметров.Используйте приспособления, например, из комплекта 4-тонного гидравлического оборудования.Ручной насос и насадку, деревянный брусок в качестве прокладки.Если гидравлическое оборудование отсутствует, возьмите массивную отвертку и, используя ее в качестве рычага, создайте зазор между рулевым механизмом и передней балкой.

Установка металлического кронштейна

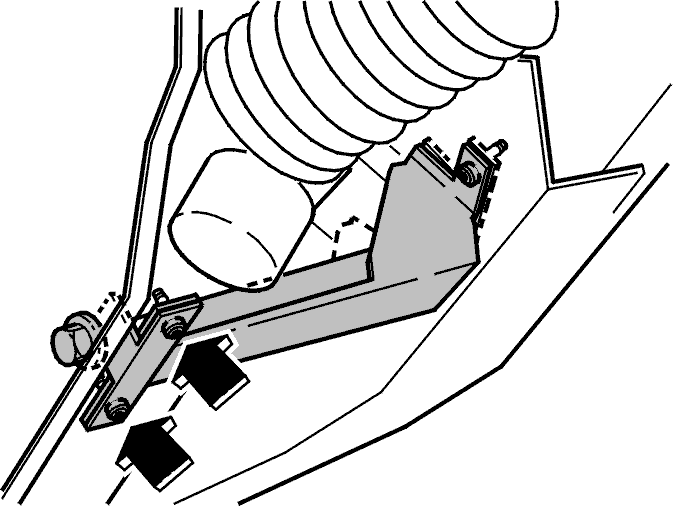

Поставьте более массивный (задний) кронштейн под крепление.Убедитесь, что винт в рулевом механизме правильно расположен относительно кронштейна.Поставьте меньший (передний) кронштейн (см. стрелки).Поставьте новый винт и стопорную гайку рулевого механизмаСнимите нажимной инструмент.Затяните винт рулевого механизма моментом 35 Н·м + 150°.

Установка металлического кронштейна

Установите пластину из ремонтного комплекта над задним креплением рулевого механизма (заштрихованная часть рисунка).Затяните винты.Просверлите отверстия в кронштейне у переднего крепления (см. стрелки).Используйте отверстия в малом кронштейне в качестве шаблона.Установите под кронштейн защиту, чтобы при сверлении не повредить окружающие компоненты.Сверло 3,5 мм.Затяните винты.

Антикоррозионная обработка

Обработайте отверстия антикоррозионным составом и поставьте два винта.Используйте антикоррозионный состав, номер детали 1381065-0.Напылите на кронштейны антикоррозионный состав высокой вязкости так, чтобы он проник в стыки и покрыл все скрытые поверхности.Высушите кронштейны.Напылите на кронштейны антикоррозионный состав низкой вязкости, номер детали 1381063-5.

Заключительные операции

Установите крепление для домкрата и брызговик под двигателем.Затяните моментом 25 Н·м.
