Ремонт узла переключателя передач (B4184SM)

Снятие узла кронштейна

См.Замена тросов переключателя передач (нерегулируемые),Замена тросов переключателя передач (нерегулируемые) и Замена тросов переключателя передач (нерегулируемые).

Снятие ручки переключателя передач и чехла

См.Замена ручки и чехла рычага переключения передач,Замена ручки и чехла рычага переключения передач и Замена ручки и чехла рычага переключения передач.

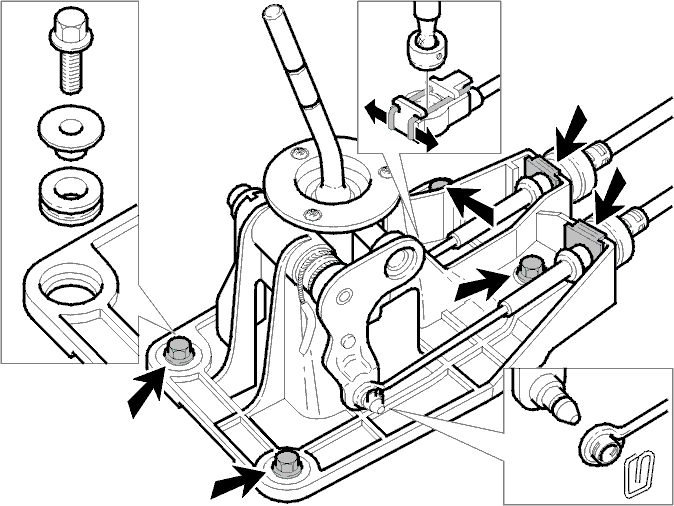

Снятие узла переключателя передач

Отсоедините тросы переключателя передач, см.Замена тросов переключателя передач (нерегулируемые).Выверните четыре болта крепления.

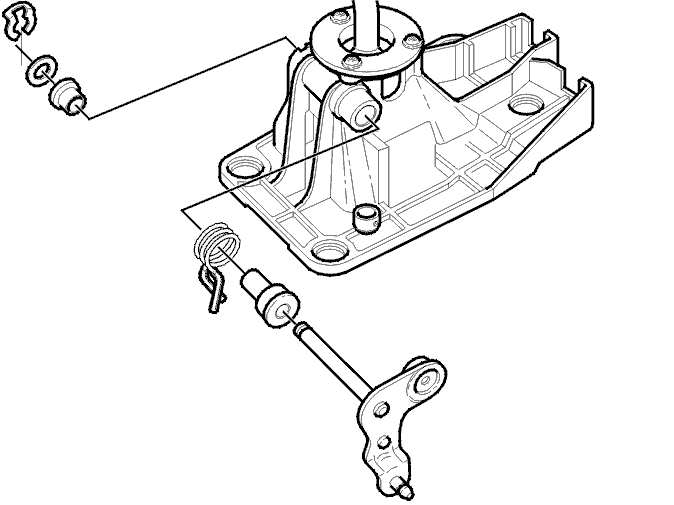

Снимите наклонный рычаг переключателя передач

Снимите:

• стопорный зажим наклонного рычага переключателя передач
• упорную шайбу
• резиновый элемент

Осторожно вытяните наклонный рычаг переключателя передач.Снимите пружину и втулку.

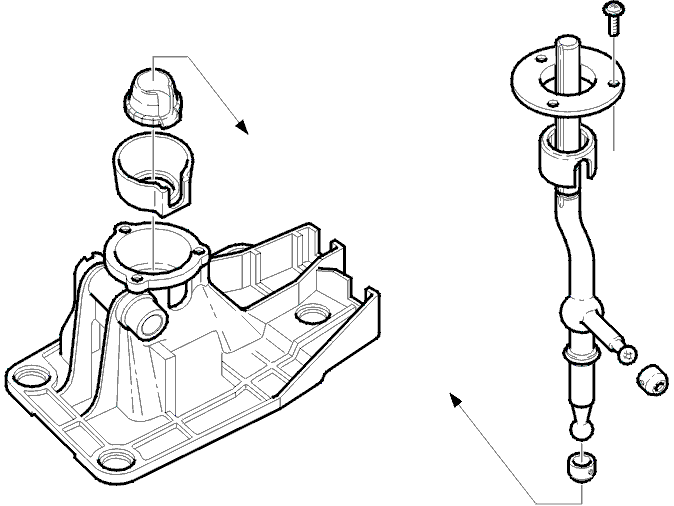

Снятие рычага переключателя передач

Снимите:

• крышку шарового шарнира рычага переключателя передач (3 винта).
• резиновый элемент.
• крышку белого шарового шарнира (две секции).
• рычаг переключателя передач и резиновый элемент.

Замена колпачков тяги рычага переключателя передач

Стяните старые колпачки тяги.Смажьте новые колпачки тяги смазкой номер 1161236-3.Вдавите колпачки тяги на рычаг переключателя передач.

Примечание: Квадратный колпачок тяги должен быть установлен на боковой рычаг.

Смажьте и установите рычаг переключателя передач

Смажьте шаровой шарнир и втулку смазкой номер 1161236-3.Установите:

• резиновый элемент и рычаг переключателя передач
• крышку белого шарового шарнира из двух частей
• резиновый элемент
• крышку шарового шарнира рычага переключателя передач (3 винта).

Установка наклонного рычага переключателя передач

Расположите втулку и пружину над наклонным рычагом переключателя передач.Установите:

• наклонный рычаг переключателя передач
• резиновый элемент
• упорную шайбу закругленной стороной внутрь
• фиксирующий зажим

Установка узла переключателя передач

Установите:

• и затяните четыре болта крепления до25 Н·м.
• тросы переключателя передач, см.Замена тросов переключателя передач (нерегулируемые)

Установка узла кронштейна

См.Замена тросов переключателя передач (нерегулируемые) и Замена тросов переключателя передач (нерегулируемые).

Установка ручки переключателя передач и чехла

См.Замена ручки и чехла рычага переключения передач.
