Ремонт ослабленных ограничителей двери в стойках A и B

В некоторых случаях может произойти разрушение сварного шва между усиливающим элементом и креплением ограничителя двери в стойках A и B.

Этот бюллетень по техобслуживанию описывает процесс ремонта повреждения.

В случае необходимости замены креплений ограничителей двери, они поставляются в качестве запасных деталей.

Номер: Крепление ограничителя двери, стойка А 6817408-5

Крепление ограничителя двери, стойка В 6817409-3

Подготовка:

• Снимите переднюю дверь
• Нанесите маскировочное покрытие на стойку A, чтобы защитить ее от повреждений при проведении сварки и шлифования
• Закройте салон автомобиля огнеупорным покрывалом.

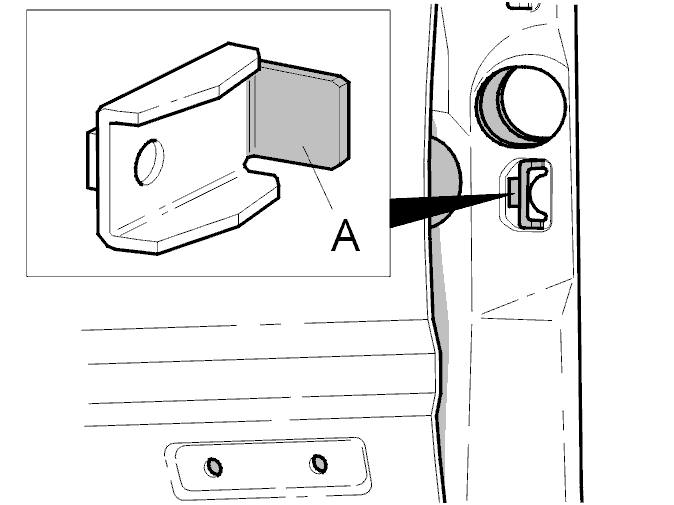

Срежьте с автомобиля установленное крепление. Срежьте с нового крепления (A) секцию, соответствующую той части крепления, которая осталась на автомобиле. Зашлифуйте крепление до получения чистой и ровной поверхности, так чтобы новое крепление могло быть приварено на место.

Приварите новое крепление на место прихваточным швом

Скопируйте, вырежьте и используйте шаблон Шаблоны при выравнивании.Приложите шаблон к стойке A ниже положения для крепления. Выровняйте крепление над рисунком на шаблоне.Приварите прихваточным швом, проверьте размеры и отрегулируйте в случае необходимости.

Приварите крепление на место

Заварите любые трещины, имеющиеся в стойке А.

Зашлифуйте сварные швы

Обработайте стальной щеткой и очистите поверхности, подлежащие обработке распылителем

Зашлифуйте мелкой наждачной бумагой

Нанесите распылителем первичную грунтовку, верхний слой и лак.

См.Грунтовка >,Нанесение нижнего покрытия > и ЦВЕТНОЙ ФОНПОКРЫТИЕ МЕТАЛЛИК3-СЛОЙНОЕ ПЕРЛАМУТРОВОЕ ПОКРЫТИЕ.

Неокрашенные отремонтированные поверхности обработайте антикоррозийным составом

Используйте антикоррозийный состав номер 1381065-0.

Снимите маскировочное покрытие и защитные покрывала

Установите заново переднюю дверь

Проверьте работу и, если необходимо, отрегулируйте

Подготовка:

• Сдвиньте переднее сиденье в крайнее переднее положение. Закройте переднее сиденье огнеупорным покрывалом
• Закройте ковровые покрытия и обивку заднего сиденья огнеупорным покрывалом
• Снимите панели стойки В
• Отсоедините отрицательный провод аккумулятора
• Отсоедините разъемы. Снимите проводку со стойки В
• Снимите заднюю дверь.

Маскировочное покрытие

Нанесите маскировочное покрытие на стойку В, чтобы защитить ее от повреждений при проведении сварки и шлифования

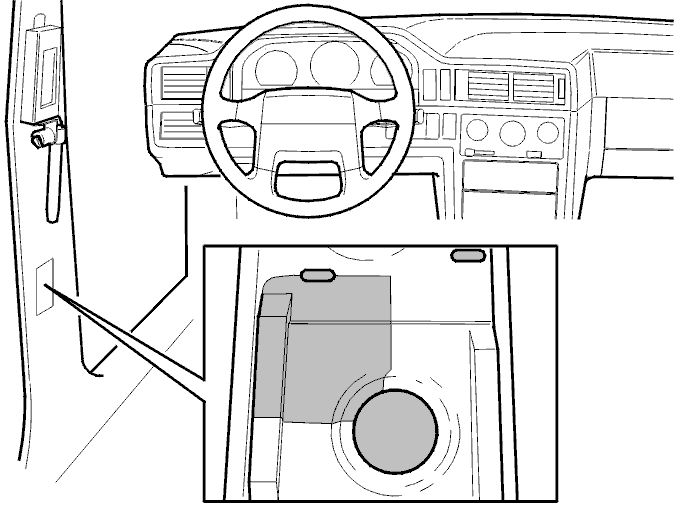

Отметьте контур заштрихованного участка на иллюстрации. Используйте шаблон в разделе Шаблоны.Скопируйте и вырежьте шаблон.

Вырежьте помеченную секцию

Используйте механическую пилу с коротким лезвием.

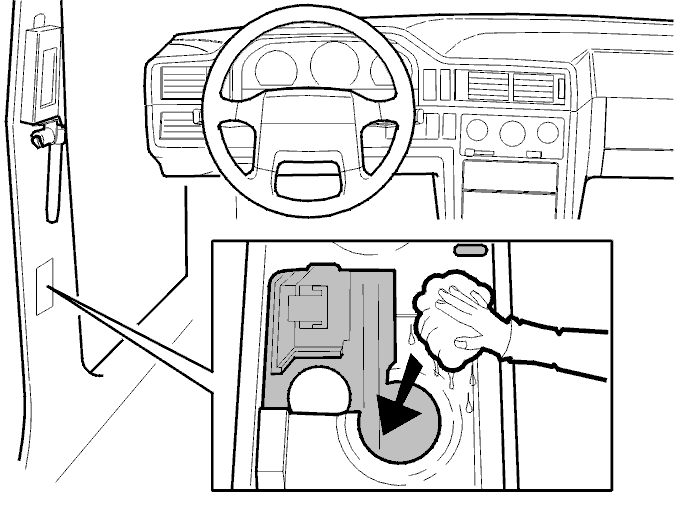

Для защиты от капель расплавленного металла и шлифовального шлама заткните отверстие в стойке B влажной тряпкой. Тряпка должна быть достаточно большой, чтобы ее можно было закрепить непосредственно под круглым отверстием.

Зачистите поверхность вокруг поврежденного сварного шва на креплении ограничителя двери

Используйте вращающуюся проволочную щетку.

Замените крепление ограничителя двери, если оно повреждено.

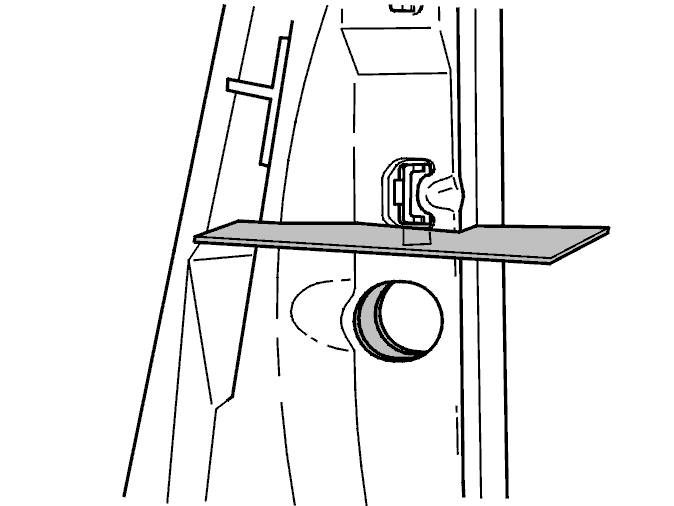

Выровняйте крепление ограничителя двери

Используйте шаблон Шаблоны. Расположите шаблон, как показано на иллюстрации. Крепление ограничителя двери должно располагаться выше отмеченной части шаблона.

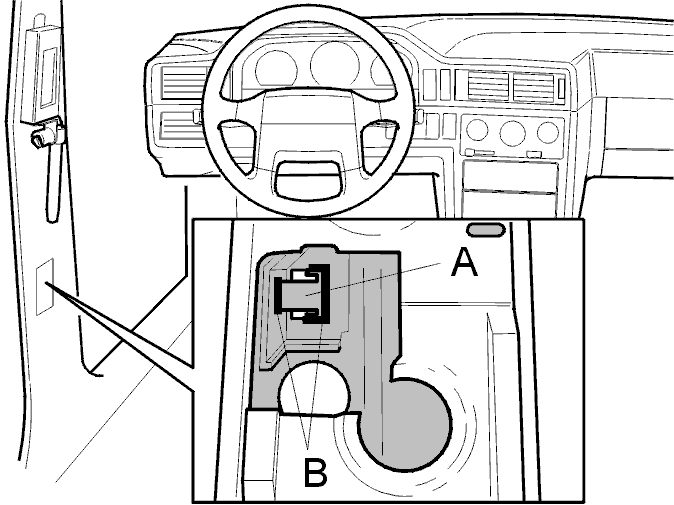

Приварите крепление ограничителя двери

Приварите роликовым сварным швом в "A" и "B".

Очистите сварной шов и окружающую поверхность

Используйте вращающуюся проволочную щетку.

Извлеките из стойки B влажную тряпку

Если необходимо, высушите влажную поверхность сжатым воздухом.

Установите заново снятую секцию панели в стойке B

Убедитесь, что огнеупорное покрывало закрывает пол и отделку салона.

Приварите прихваточным швом, при необходимости выровняйте (используйте шаблон), и после правильного расположения секции панели приварите роликовым сварным швом все соединение.

Зашлифуйте сварные швы

Не повредите отделку салона.

Снова покрасьте распылителем отремонтированные поверхности

Нанесите распылителем первичную грунтовку, верхний слой и лак.

Высушите нагревательной лампой.

См.Грунтовка >,Нанесение нижнего покрытия > и ЦВЕТНОЙ ФОНПОКРЫТИЕ МЕТАЛЛИК3-СЛОЙНОЕ ПЕРЛАМУТРОВОЕ ПОКРЫТИЕ.

Выполните антикоррозийную обработку

Нанесите распылителем антикоррозийный состав номер 1381065-0 на отремонтированные внутренние и наружные участки стойки B.

Снимите маскировочное покрытие и покрывала

Установите заново снятую проводку и панели.

Установите заново заднюю дверь.

Снова подсоедините отрицательный провод аккумулятора.

Проверьте

Проверьте работу ограничителя двери и отрегулируйте его в случае необходимости.

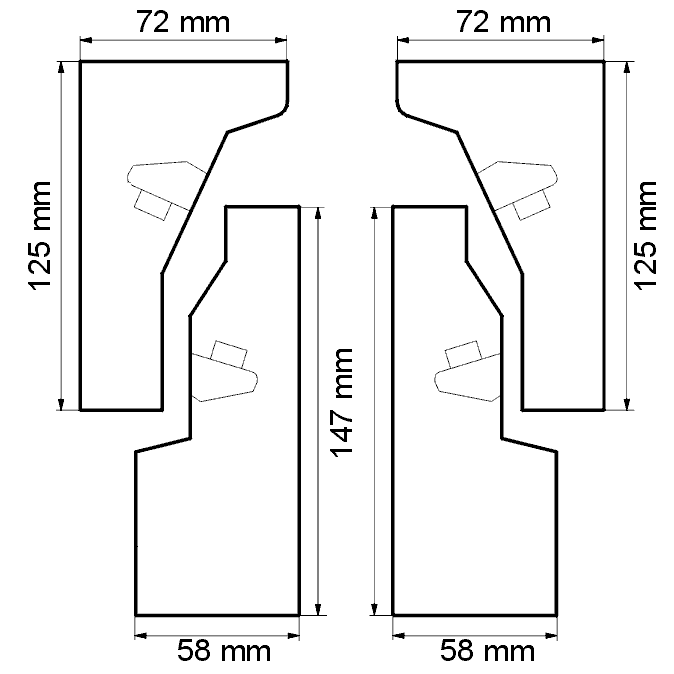

Шаблоны

Шаблон, расположенный сверху слева, предназначен для: Правой стойки АШаблон, расположенный сверху справа, предназначен для: Левой стойки АШаблон, расположенный снизу слева, предназначен для: Правой стойки ВШаблон, расположенный снизу справа, предназначен для: Левой стойки В

Шаблон слева предназначен для: Левой стойки ВШаблон справа предназначен для: Правой стойки В
