Ремни безопасности, замена (3)

Подготовка

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Отсоедините провод аккумулятора.См.Заметьте при отсоединении/подсоединении провода аккумулятора Чтобы получить информацию о натяжном устройстве ремня безопасности сиденья, см.Обращение с несработавшими компонентами дополнительной системы удерживания (SRS)

Осторожно: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем натяжном устройстве ремня безопасности. Это может привести к его срабатыванию.

Осторожно: Всегда заменяйте катушки (инерционные) ремней безопасности вместе с натяжными устройствами ремней безопасности и замками ремней безопасности после столкновения. Всегда заменяйте ремни безопасности, натяжные устройства ремней безопасности и замки ремней безопасности после срабатывания надувной подушки безопасности. В случае столкновения, при котором надувная подушка безопасности не сработала, натяжные устройства ремней безопасности должны быть проверены и заменены, если необходимо.

Осторожно: Натяжные устройства ремней безопасности нельзя разбирать, ремонтировать или переставлять в другой автомобиль.

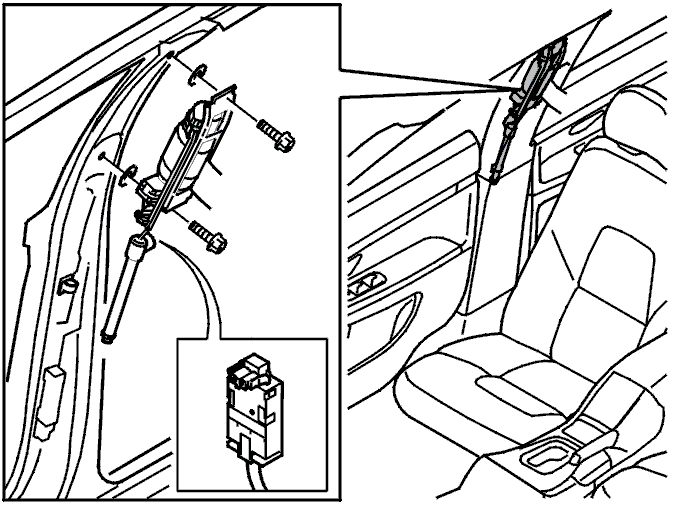

Снятие катушек (инерционных) передних ремней безопасности

Снимите:

• панель стойки В согласно Панель, стойка В, замена
• концевое крепление замка ремня безопасности. См. "Концевое крепление замка ремня безопасности"
• разъем. См.Соединитель провода высокого напряжения
• винты (x 2)
• катушку (инерционную) ремня безопасности с натяжным устройством ремня безопасности, потянув прямо вверх.

Снимите катушку (инерционную) ремня безопасности и натяжное устройство ремня безопасности, потянув блок прямо вверх и оставив зажимы и зажимное приспособление на месте.

Установка катушек (инерционных) передних ремней безопасности

Установите:

• катушку (инерционную) ремня безопасности с натяжным устройством ремня безопасности, вдавив вниз сквозь зажим в зажимное приспособление
• винты (x 2). Затяните до48 Н·м
• разъем. См.Соединитель провода высокого напряжения
• концевое крепление замка ремня безопасности. См. "Концевое крепление замка ремня безопасности"
• панель стойки В согласно Панель, стойка В, замена
• Проверьте функционирование ремня безопасности. См.

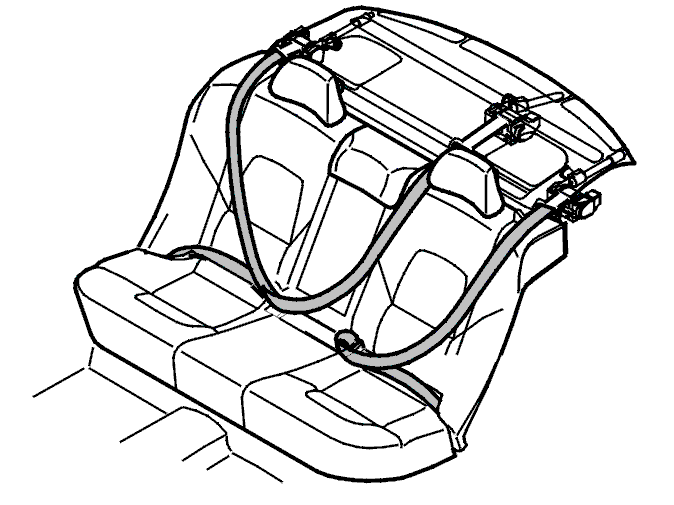

Снятие задней катушки (инерционной) ремня безопасности

Снимите:

• подушку заднего сиденья. См.Заднее сиденье в сборе
• вещевую полку. См.Вещевая полка, замена
• разъем. См.Соединитель провода высокого напряжения
• гайку катушки (инерционной) ремня безопасности
• винт концевого крепления
• катушку (инерционную) ремня безопасности.

Установка задних катушек (инерционных) ремней безопасности

Примечание: При установке убедитесь, что направляющая концевого крепления правильно расположена. (Концевое крепление должно быть направлено вперед под углом 45°).

Установите:

• винт концевого крепления. Затяните до48 Н·м
• гайки катушки (инерционной) ремня безопасности. Затяните до48 Н·м
• разъем. См.Соединитель провода высокого напряжения
• вещевую полку. См.Вещевая полка, замена
• подушку заднего сиденья. См.Заднее сиденье в сборе
• ремень безопасности в направляющей ремня безопасности
• Затем проверьте функционирование ремня безопасности. См.

Снятие замка переднего ремня безопасности

Снимите:

• сиденье из автомобиля. См.Установка и снятие передних сидений. Отсоедините разъем от рамы сиденья
• ленточные хомуты (х 2) жгута проводов
• винт (1)
• замок ремня безопасности.

Снятие замков задних ремней безопасности

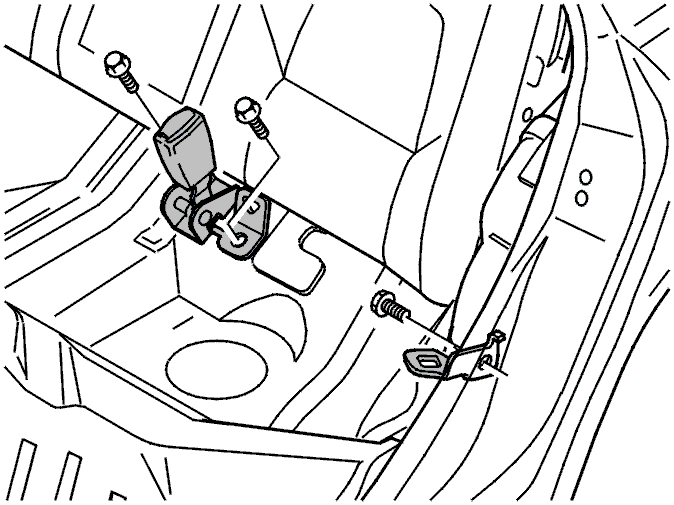

• подушку заднего сиденья. См.Подушка
• винт замка ремня безопасности.

Установка замка переднего ремня безопасности

Установите:

• винт замка ремня безопасности. Затяните до48 Н·м
• ленточные хомуты (х 2) жгута проводов
• разъем в раме сиденья
• сиденье в автомобиль. См.Установка и снятие передних сидений

Установка замков задних ремней безопасности

• винт замка ремня безопасности. Затяните до48 Н·м
• спинку сиденья. См.Подушка

Проверьте

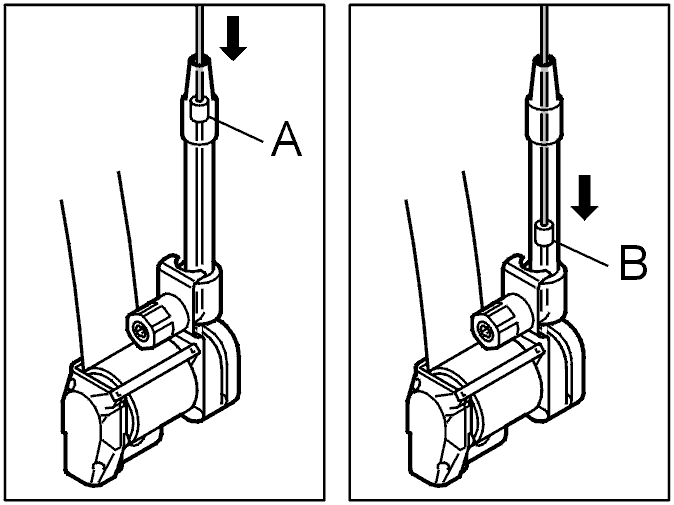

Вставьте проволоку в трубку на натяжном устройстве ремня безопасности, как показано на иллюстрации.Проверьте положение поршня в натяжном устройстве ремня безопасности.

Положение А поршня:
Натяжное устройство ремня безопасности сработало. Замените как катушки (инерционные) ремней безопасности, так и натяжные устройства ремней безопасности. См.

Положение В поршня:
Натяжное устройство ремня безопасности не сработало.Никаких действий не требуется

Примечание: Если какая-либо из надувных подушек безопасности сработала, все ремни безопасности и натяжные устройства должны быть заменены.

Проверьте функционирование ремня безопасности

Убедитесь, что катушка (инерционная) ремня безопасности задерживает движение ремня безопасности правильно. Потяните и подергайте ремень несколько раз, чтобы проверить функционирование.

Внимание: Ни при каких обстоятельствах нельзя включать зажигание при снятии или установке разъема кабеля воспламенения SRS (Дополнительная система удерживания).

Зажигание в положении II. Подсоедините отрицательный провод аккумулятора.

Примечание: Убедитесь, что индикаторная лампа SRS (Дополнительная система удерживания) исправна, повернув ключ в положение II. Индикаторная лампа SRS (Дополнительная система удерживания) должна загореться и погаснуть приблизительно через 7 секунд.

Убедитесь, что индикаторная лампа SRS (Дополнительная система удерживания) в комбинированной приборной панели не горит постоянно. Если лампа горит постоянно, выполните поиск неисправности в SRS (Дополнительная система удерживания).
