Ремень распределительного механизма (D4204T)

• стартер Стартёр
• ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов
• Упругий элемент опоры двигателя, правый Подушка двигателя, правая
• правое переднее колесо колесо

🔧 T9997119,🔧 T9997120,

Осторожно: При установке уплотнения коленвала следите, чтобы коленчатый вал не вращался при установке специального инструмента.

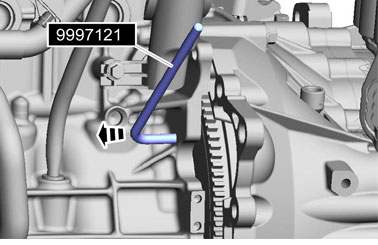

🔧 T9997121,

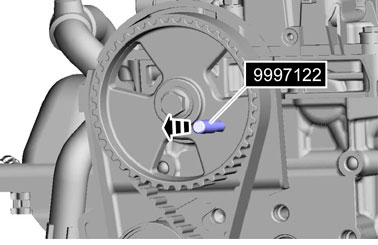

🔧 T9997122,

Осторожно: Опасность загрязнения. К компоненту следует прикасаться только в специальных перчатках.

Осторожно: Будьте особенно осторожны при обращении с датчиком положения коленчатого вала (CKP).

Примечание: Компонент можно установить на место, если он не подвергался воздействию ненормальных усилий, утечки масла и не имеет повреждений.

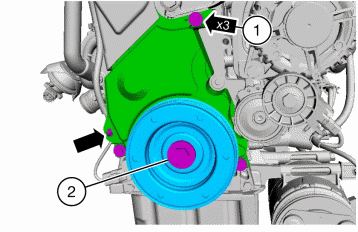

1. Осторожно: > Убедитесь, что установлен новый компонент.

2. 🔩 Момент затяжки: 56 Н·м

Осторожно: Опасность загрязнения. К компоненту следует прикасаться только в специальных перчатках.

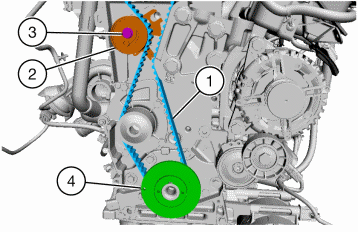

1. Осторожно: > Убедитесь, что установлен новый компонент.

Примечание: Компонент можно установить на место, если он не подвергался воздействию ненормальных усилий, утечки масла и не имеет повреждений.
2. > [!CAUTION] > Убедитесь, что установлен новый компонент.
3. > [!NOTE] > На этом этапе затяните винт только рукой.
4. > [!CAUTION] > Будьте особенно осторожны при обращении с датчиком положения коленчатого вала (CKP).

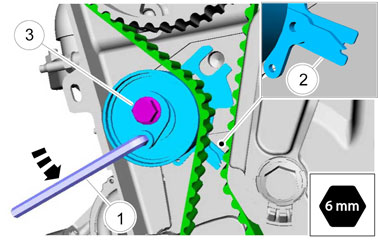

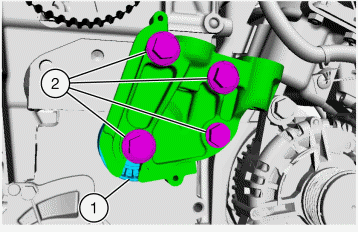

1. Ключ-шестигранник
2. 🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 50 Н·м

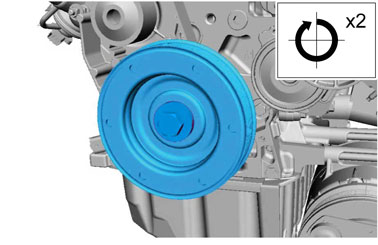

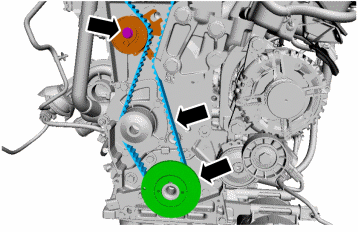

Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.

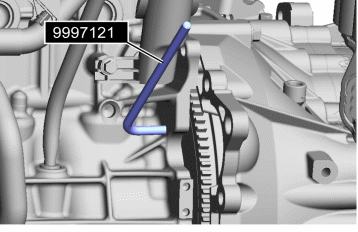

🔧 T9997121,

Примечание: Специальный инструмент может быть установлен тогда, когда время открывания клапанов будут правильно установлены.

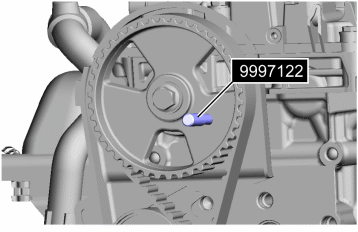

🔧 T9997122,

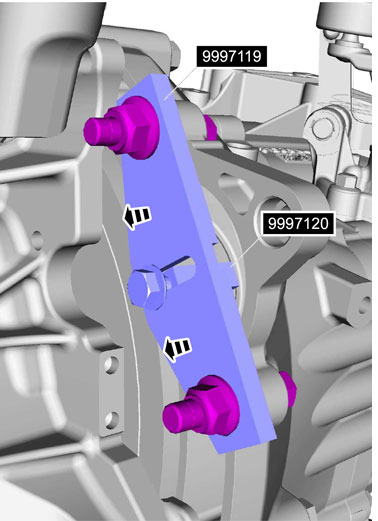

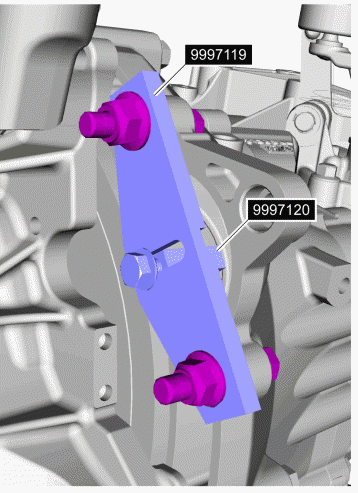

🔧 T9997119,🔧 T9997120,

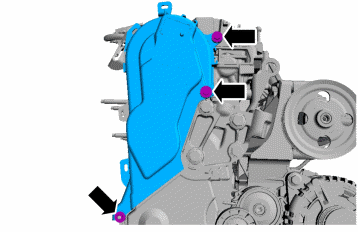

🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 10 Н·м

2. Осторожно: > Убедитесь, что установлен новый компонент.

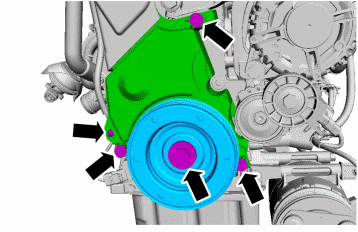

🔩 Момент затяжки: 70 Н·м + доворот 60°

• Упругий элемент опоры двигателя, правый Подушка двигателя, правая
• стартер Стартёр
• ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов
• правое переднее колесо колесо
