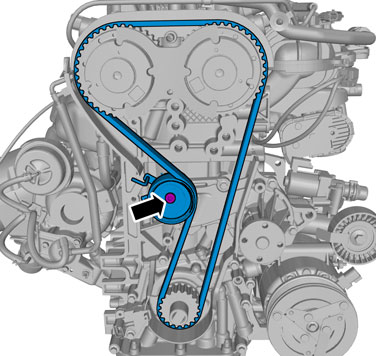

Ремень распределительного механизма (B4164T, B4164T3, B4164T4)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите генератор Генератор

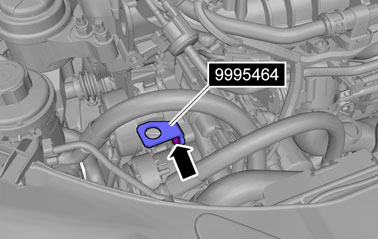

🔧 ПОДЪЕМНАЯ ПРОУШИНА (КОЛЛЕКТОР) B5204,5254

🔧 ПОДЪЕМНАЯ ТРАВЕРСА (ДВИГАТЕЛИ), ИСПОЛЬЗУЕТСЯ С 2 X 999 5460🔧 Подъемный крюк🔧 КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ ПРИ СНЯТИИ, К 2810)

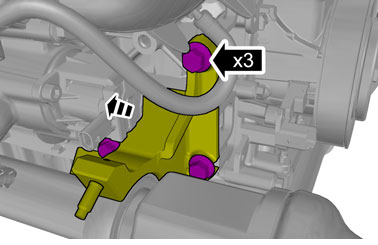

• Упругий элемент опоры двигателя, правый Подушка двигателя, правая

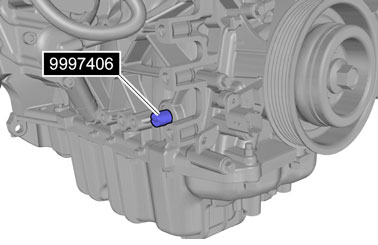

• Датчик положения коленвала Датчик положения коленвала

🔩 Момент затяжки: 24 Н·м

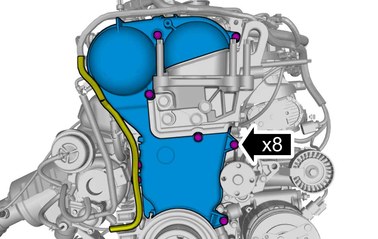

🔩 Момент затяжки: 10 Н·м

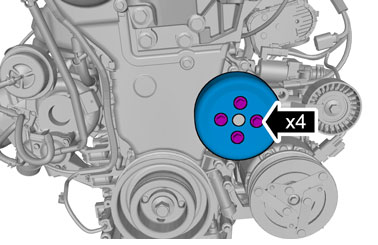

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 50 Н·м

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 20 Н·м

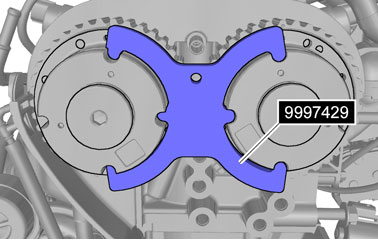

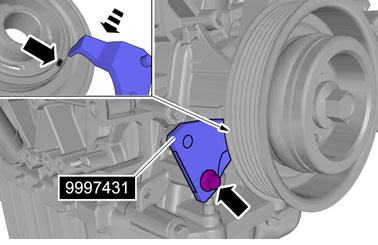

🔧 Регулятор положения

🔧 Регулятор положения

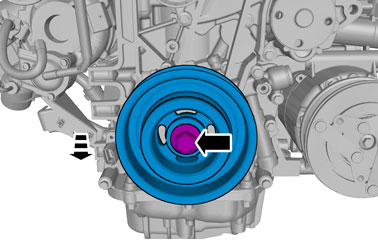

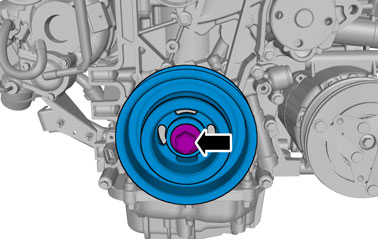

🔩 Момент затяжки: 100 Н·м + доворот 90° + доворот 15°

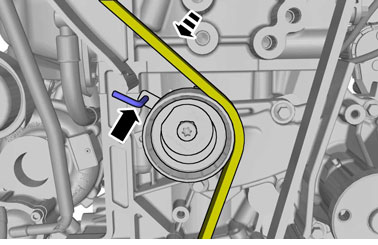

Штифт 3 мм

🔩 Момент затяжки: 24 Н·м

Примечание: На этом этапе затяните винт только рукой.

🔧 Регулятор положения

Установите в обратном порядке.
